Фільтр

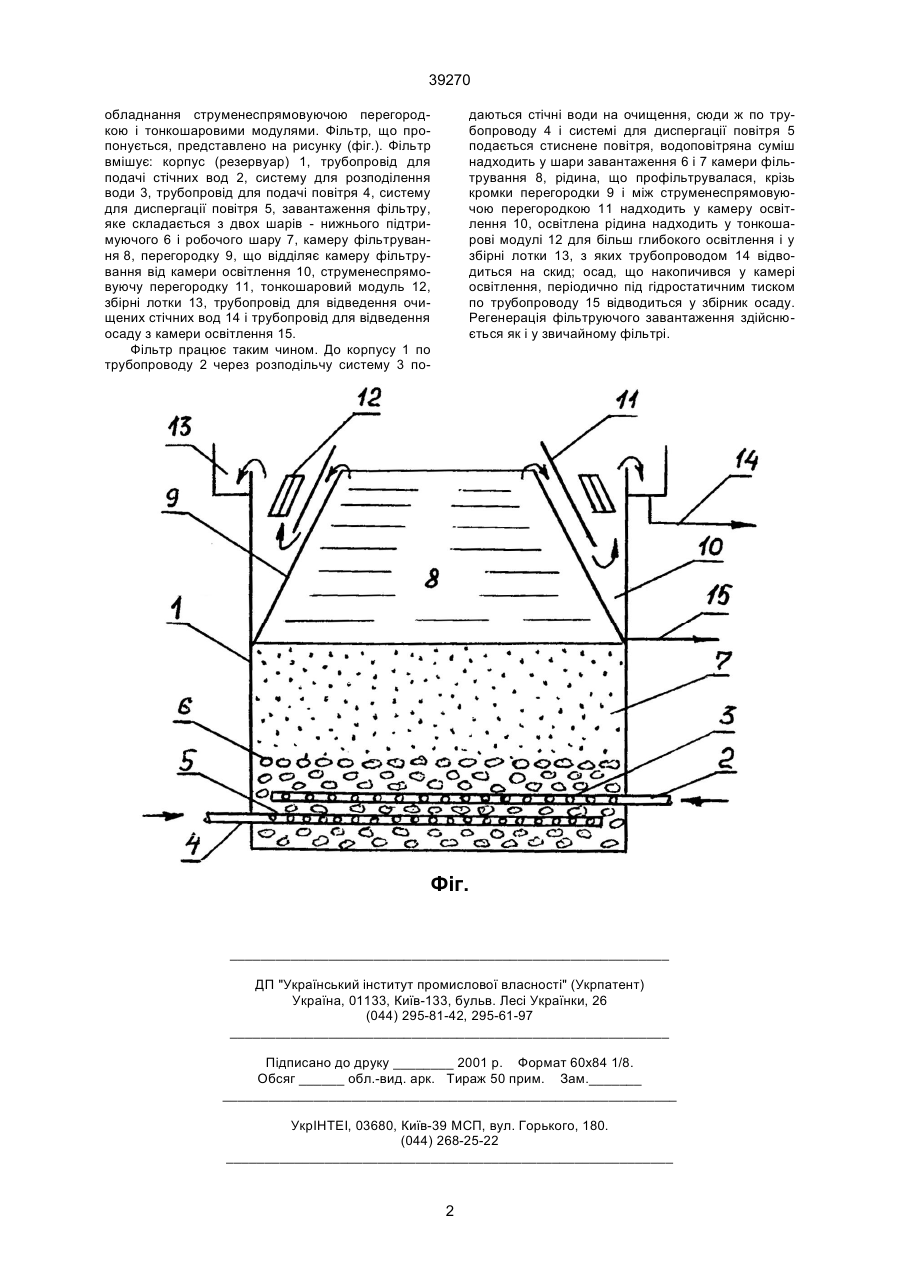

Фільтр для доочищення біологічно очищених стічних вод, який вміщує корпус, завантажений фільтруючим матеріалом і обладнаний системами для подачі й розподілення стічних вод і повітря, розділений на камери фільтрування і освітлення, який відрізняється тим, що у камері фільтрування виділена частина ємності для камери освітлення, при цьому камера освітлення обладнана струменеспрямовуючою перегородкою і тонкошаровими модулями. (19) (21) 98126484 (22) 08.12.1998 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Кириченко Олексій Григорович, Друшляк Ольга Григорівна (73) Український державний науково-дослідний конструкторсько-технологічний інститут водопостачання, водовідведення і екології, Харківський державний технічний університет будівництва та архітектури 39270 обладнання струменеспрямовуючою перегородкою і тонкошаровими модулями. Фільтр, що пропонується, представлено на рисунку (фіг.). Фільтр вмішує: корпус (резервуар) 1, трубопровід для подачі стічних вод 2, систему для розподілення води 3, трубопровід для подачі повітря 4, систему для диспергації повітря 5, завантаження фільтру, яке складається з двох шарів - нижнього підтримуючого 6 і робочого шару 7, камеру фільтрування 8, перегородку 9, що відділяє камеру фільтрування від камери освітлення 10, струменеспрямовуючу перегородку 11, тонкошаровий модуль 12, збірні лотки 13, трубопровід для відведення очищених стічних вод 14 і трубопровід для відведення осаду з камери освітлення 15. Фільтр працює таким чином. До корпусу 1 по трубопроводу 2 через розподільчу систему 3 по даються стічні води на очищення, сюди ж по трубопроводу 4 і системі для диспергації повітря 5 подається стиснене повітря, водоповітряна суміш надходить у шари завантаження 6 і 7 камери фільтрування 8, рідина, що профільтрувалася, крізь кромки перегородки 9 і між струменеспрямовуючою перегородкою 11 надходить у камеру освітлення 10, освітлена рідина надходить у тонкошарові модулі 12 для більш глибокого освітлення і у збірні лотки 13, з яких трубопроводом 14 відводиться на скид; осад, що накопичився у камері освітлення, періодично під гідростатичним тиском по трубопроводу 15 відводиться у збірник осаду. Регенерація фільтруючого завантаження здійснюється як і у звичайному фільтрі. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
