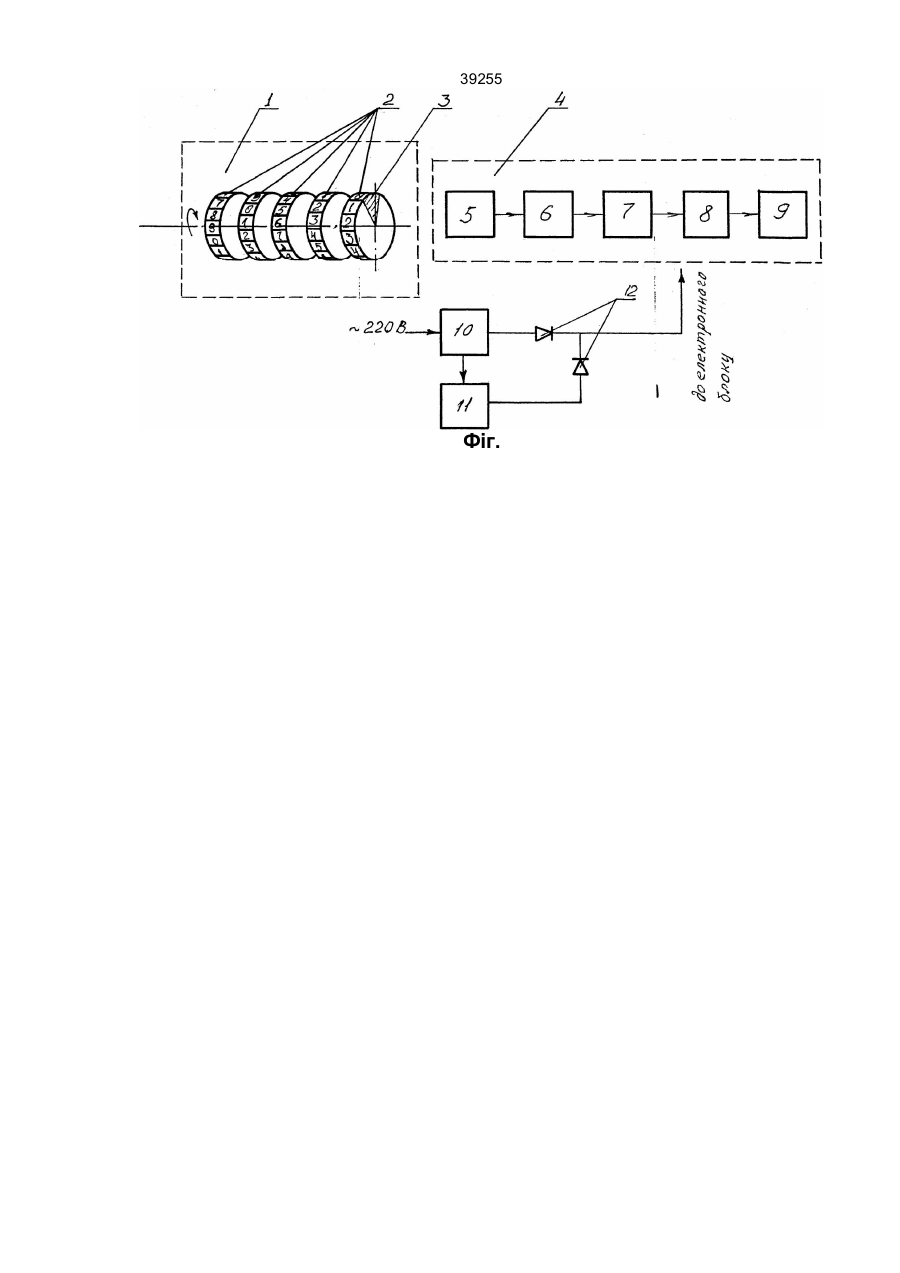

Цифровий індикатор лічильника

39255 Винахід належить до галузі вимірювальної техніки, а саме, - до засобів для зчитування інформації про витрату рідини чи енергії, наприклад, електричної або теплової. Відомий механічний реєструючий пристрій цифрового генератора, імпульсів, який є конструктивним вузлом цифрового лічильника електроенергії, в якому використаний метод статичних випробувань, при яких формування функцій перевищення кожної вимірюваної змінної над відповідною випадковою величиною здійснюється на компараторі, а перемноження отриманих логічних змінних забезпечується логічними схемами. При цьому уся конструкція цифрового лічильника електроенергії містить два генератори напруги трикутної форми, частоти яких несумірні, компаратори струму і напруги, логічну схему додавання, реверсивний лічильник та вказаний вище вузол, а саме: цифровий генератор імпульсів з цифровим індикатором імпульсів у вигляді механічного реєструючого пристрою (див. А. с. CPСP № 286062, МКВ G 01 R 11/16, 1970 p.). Недоліком такого лічильника є складність конструкції, низька надійність і незручність зчитування показів, тобто неможливість дистанційного їх зчитування. Найбільш близьким до цифрового індикатору лічильника, що пропонується, є цифровий індикатор лічильника, що являє собою вузол лічильного механізму лічильника води крильчастого КВ – 1,5. Лічильник води крильчастий містить крильчастий модуль, що являє собою проточну камеру з розташованою в ній крильчаткою і герметично ізольований від цієї камери лічильний механізм із стрілковим та цифровим індикаторами, при цьому ос- танній виконаний у вигляді еквідистантно, на спільній осі встановлених з можливістю обертання, дисків, кожен з яких відповідає одному з десяткових розрядів числа, що зчитується (покази лічильника, тобто величина вимірювального параметра). Цифри для візуального зчитування нанесені на циліндричну поверхню дисків і розташовані так, щоб вони могли бути зчитаними під прозорою зовнішньою кришкою корпуса лічильника. На циліндричній поверхні останнього диску нанесені цифри, що відповідають наймолодшому розряду числа, яке зчитується (Див.: паспорт до лічильника води крильчастого KВ-1,5, що виготовляється Луцьким заводом "Електротермометрія"). Суттєвим недоліком такого цифрового індикатора лічильника є неможливість дистанційного зчитування інформації, а саме, - необхідність візуального зчитування виключно за місцем розташування лічильника, а також неможливість зберігання та запам'ятовування інформації. В основу даного винаходу поставлене завдання у відомому цифровому індикаторі лічильника шляхом зміни конструкції отримати новий технічний результат, що виявляється у забезпеченні можливості дистанційного зчитування показів, а також зберіганні та запам'ятовуванні цих показів. Поставлене завдання вирішується наступним чином. У відомому цифровому індикаторі лічильника, що містить еквідистантно розташовані на спільній осі з можливістю обертання диски, на циліндричній поверхні яких нанесені цифри від "0" до "9" для утворення показів, які зчитуються, згідно з запропонованим винаходом, до бічної поверхні остан- нього диску прикріплений, як мінімум, один сектор металізованої плівки, а з ексцентриситетом до осі обертання дисків біля бічної поверхні останнього диску встановлений електронний блок, з розташованим всередині нього безконтактним датчиком, вихід якого приєднаний до електричного кола послідовно з'єднаних підсилювачаформувача прямокутних імпульсів, блоку корекції, лічильника та електронного табло, при цьому електронний блок споряджений блоком електроживлення. Ознака "нанесення металізованої плівки" є відомою, наприклад, у приладі "МАИ-ПКС", який містить кварцовий генератор, тахогенератор, виконаний у вигляді феромагнітної плівки, яка розташована на встановленому з можливістю обертання навколо осі об'єкті, що контролюється, а також, містить нерухому магнітну голівку. Робота цього приладу грунтується на порівнянні фази напруги ультразвукової частоти кварцового генератора з фазою напруги тахогенератора (Див.: Утямышев Р.И. Техника измерения скоростей вращения. - М-Л.: ТЭИ, 1961. - С.42, прибор MAИ-ПKС). Феромагнітна плівка і металізована плівка у пристрої, що пропонується, є технічними еквівалентами. Але у приладі MAИ-ПKС феромагнітна плівка нанесена не у вигляді сектора, а повністю на усю площину круга, а магнітна голівка призначена (разом із складною генераторів) для фіксації швидкості обертання круга. Така конструкція має недоліки, що полягають у нелінійності статичної характеристики приладу, а саме, - у залежності вихідної напруги від різниці фаз напруг кварцового генератора і тахогенератора, що суттєво зніжує точність показів приладу. Кількість секторів з металізованою плівкою в залежності від потрібної точності вимірів може бути більш, ніж один, наприклад, 2, 4, 10, а величина ексцентриситету розміщення електронного блоку, точніше, безконтактного датчику, може бути визначена, виходячи з конструкторських розрахунків і типу безконтактного датчика, який застосовано у пристрою. Таким чином, уся сукупність відмінних суттєвих ознак пристрою, що пропонується, спрямована на отримання нового технічного результату: можливості дистанційного зчитування показів, а також зберігання та запам'ятовування цих показів. На кресленні, що додається, схематично показаний цифровий індикатор лічильника, що пропонується. Цифровий індикатор лічильника містить вузол 1 механізму зчитування показів механічного лічильника, виконаний у вигляді еквідистантно розташованих на спільній осі з можливістю обертання дисків 2, на циліндричній поверхні яких нанесені цифри від "0" до "9" для утворення показів, які зчитуються, на бічній поверхні останнього диску прикріплений як мінімум, один сектор 3 з металізованої плівки. Сектор 3 може бути виконаний за допомогою напилення металопокриття. Якщо кількість секторів 3 більш, ніж один, тоді їх розташовують на площині кругу симетрично. Окрім вказаного вузла, цифровий індикатор лічильника містить також електронний блок 4, що у свою чергу містить встановлений з ексцентриситетом до осі обертання дисків 2 біля бічної поверхні останнього диску безконтактний датчик 5, при цьому безконтактний датчик 5 розташований так, щоб початок відліку на механічному цифровому індикаторі співпадав з початком відліку 39255 на електронному табло електронного блоку 4, а сектор 3 з металізованою плівкою на останньому дискові розташований відповідно показнику (цифрі) "0" на циліндричній поверхні останнього диску. Вихід безконтактного датчика 5 підключений до входу підсилювача-фор- мувача 6 прямокутних імпульсів, вихід його підключений до входу блоку корекції 7, вихід блоку корекції 7 приєднаний до входу лічильника 8, а останній - до електронного табло 9. При цьому електроживлення електронного блоку 4 виконано у вигляді електричної схеми, що містить блок живлення 10, резервний блок живлення 11 (батарею акумуляторів), що з'єднані між собою роздільними діодами 12. Цифровий індикатор лічильника, що пропонується, працює наступним чином. При обертанні останнього диску 2 механізми зчитування показів механічного лічильника на виході безконтактного датчика 5 створюються імпульси, кількість яких дорівнює n. n=f× K , 10 де: f - кількість обертів сектора 3; 10 - кількість цифр (від "0" до "9") на циліндричній поверхні диску; К - кількість секторів металізованої плівки, прикріпленої до диску. Імпульси, що утворюються на виході безконтактного датчика 5, поступають на вхід підсилювачаформувача 6 прямокутних імпульсів, де отримують форму, яка потрібна для подальшої цифрової обробки. 10 Далі імпульси поступають на вхід блоку корекції 7, який виконує функцію множення імпульсів на K для того, щоб на вхід лічильника 11 поступила кількість імпульсів, яка відповідає показам механічного лічильника. Лічильник 8 працює в режимі накопичування імпульсів і має розрядність, відповідну до розрядності механічного лічильника. Інформація про кількість імпульсів (тобто покази лічильника) передаються на електронне табло 9. Живлення електронного блоку 4 здійснюється за посередництвом блоку живлення 10, при цьому у випадку зникнення напруги, живлення електронного блоку 4 провадиться: від резервного блоку живлення 11, що з'єднаний з блоком живлення 10 за посередництвом роздільних діодів 12. В режимі нормальної роботи резервний блок живлення отримує підзарядку від блоку живлення 10. 39255 Фіг.
