Теплообмінник

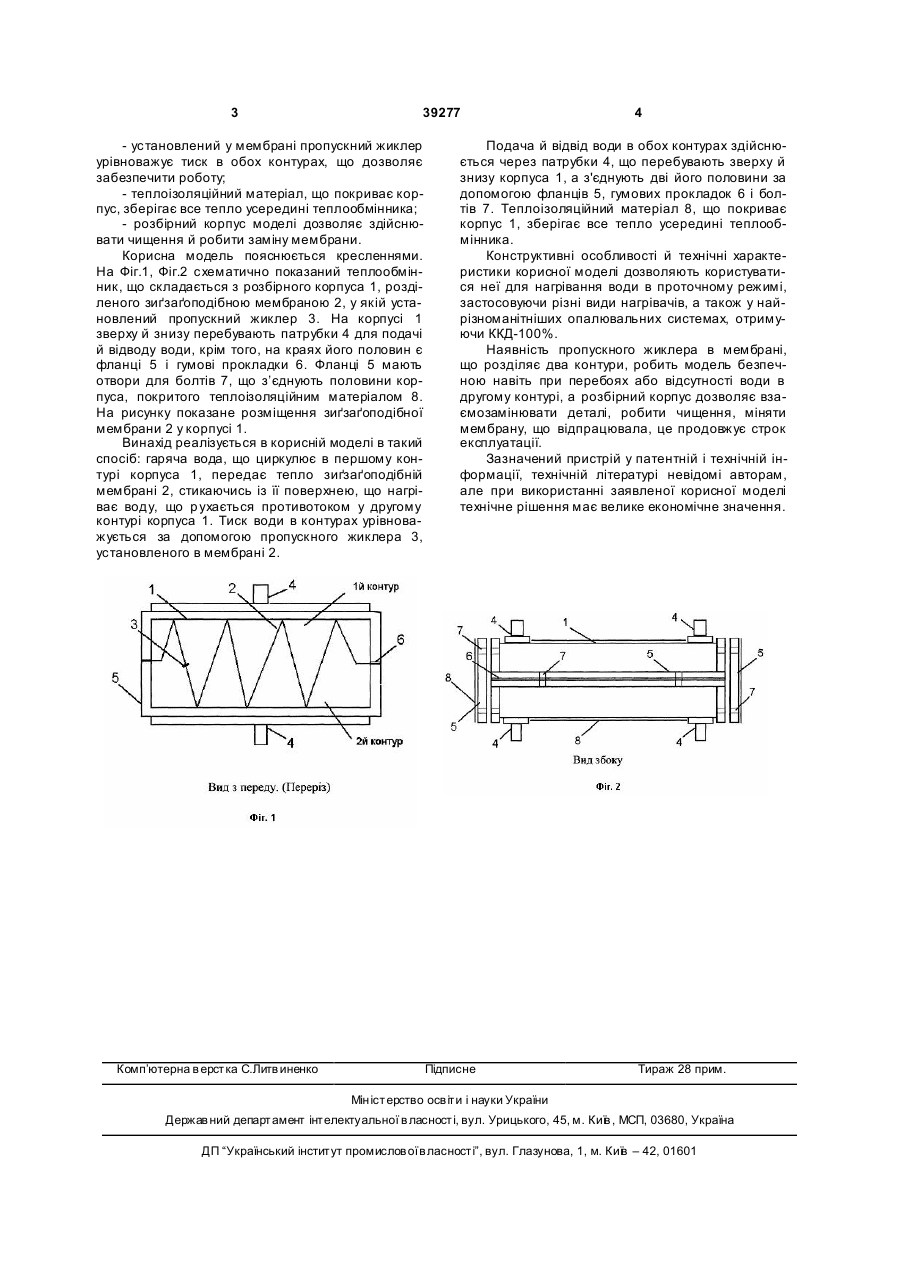

Теплообмінник, що складається із двох контурів - корпуса з патрубками для подачі й відводу води й трубки всередині нього, у якій циркулює гаряча вода, який відрізняється тим, що корпус виконаний у вигляді двох однакових половин, кожна з яких є окремим контуром, з'єднаних між собою за допомогою фланців з отворами для болтів і гумових прокладок та розділених зиґзаґоподібною металевою мембраною, у якій установлений перепускний жиклер, причому корпус зовні покритий теплоізоляційним матеріалом. (19) (21) u200804754 (22) 14.04.2008 (24) 25.02.2009 (62) a200802748, 03.03.2008 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) РАДКОВСЬКИЙ ВАЛЕРІЙ ПАВЛОВИЧ, UA, РАДКОВСЬКИЙ МИКОЛА ПАВЛОВИЧ, UA, МЕДВЕДЄВ ВІКТОР МИКОЛАЙОВИЧ, UA (73) РАДКОВСЬКИЙ ВАЛЕРІЙ ПАВЛОВИЧ, UA, РАДКОВСЬКИЙ МИКОЛА ПАВЛОВИЧ, UA, МЕДВЕДЄВ ВІКТОР МИКОЛАЙОВИЧ, UA 3 39277 - установлений у мембрані пропускний жиклер урівноважує тиск в обох контурах, що дозволяє забезпечити роботу; - теплоізоляційний матеріал, що покриває корпус, зберігає все тепло усередині теплообмінника; - розбірний корпус моделі дозволяє здійснювати чищення й робити заміну мембрани. Корисна модель пояснюється кресленнями. На Фіг.1, Фіг.2 схематично показаний теплообмінник, що складається з розбірного корпуса 1, розділеного зиґзаґоподібною мембраною 2, у якій установлений пропускний жиклер 3. На корпусі 1 зверху й знизу перебувають патрубки 4 для подачі й відводу води, крім того, на краях його половин є фланці 5 і гумові прокладки 6. Фланці 5 мають отвори для болтів 7, що з’єднують половини корпуса, покритого теплоізоляційним матеріалом 8. На рисунку показане розміщення зиґзаґоподібної мембрани 2 у корпусі 1. Винахід реалізується в корисній моделі в такий спосіб: гаряча вода, що циркулює в першому контурі корпуса 1, передає тепло зиґзаґоподібній мембрані 2, стикаючись із її поверхнею, що нагріває воду, що р ухається противотоком у другому контурі корпуса 1. Тиск води в контурах урівноважується за допомогою пропускного жиклера 3, установленого в мембрані 2. Комп’ютерна в ерстка C.Литв иненко 4 Подача й відвід води в обох контурах здійснюється через патрубки 4, що перебувають зверху й знизу корпуса 1, а з'єднують дві його половини за допомогою фланців 5, гумових прокладок 6 і болтів 7. Теплоізоляційний матеріал 8, що покриває корпус 1, зберігає все тепло усередині теплообмінника. Конструктивні особливості й технічні характеристики корисної моделі дозволяють користуватися неї для нагрівання води в проточному режимі, застосовуючи різні види нагрівачів, а також у найрізноманітніших опалювальних системах, отримуючи ККД-100%. Наявність пропускного жиклера в мембрані, що розділяє два контури, робить модель безпечною навіть при перебоях або відсутності води в другому контурі, а розбірний корпус дозволяє взаємозамінювати деталі, робити чищення, міняти мембрану, що відпрацювала, це продовжує строк експлуатації. Зазначений пристрій у патентній і технічній інформації, технічній літературі невідомі авторам, але при використанні заявленої корисної моделі технічне рішення має велике економічне значення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
