Теплообмінник

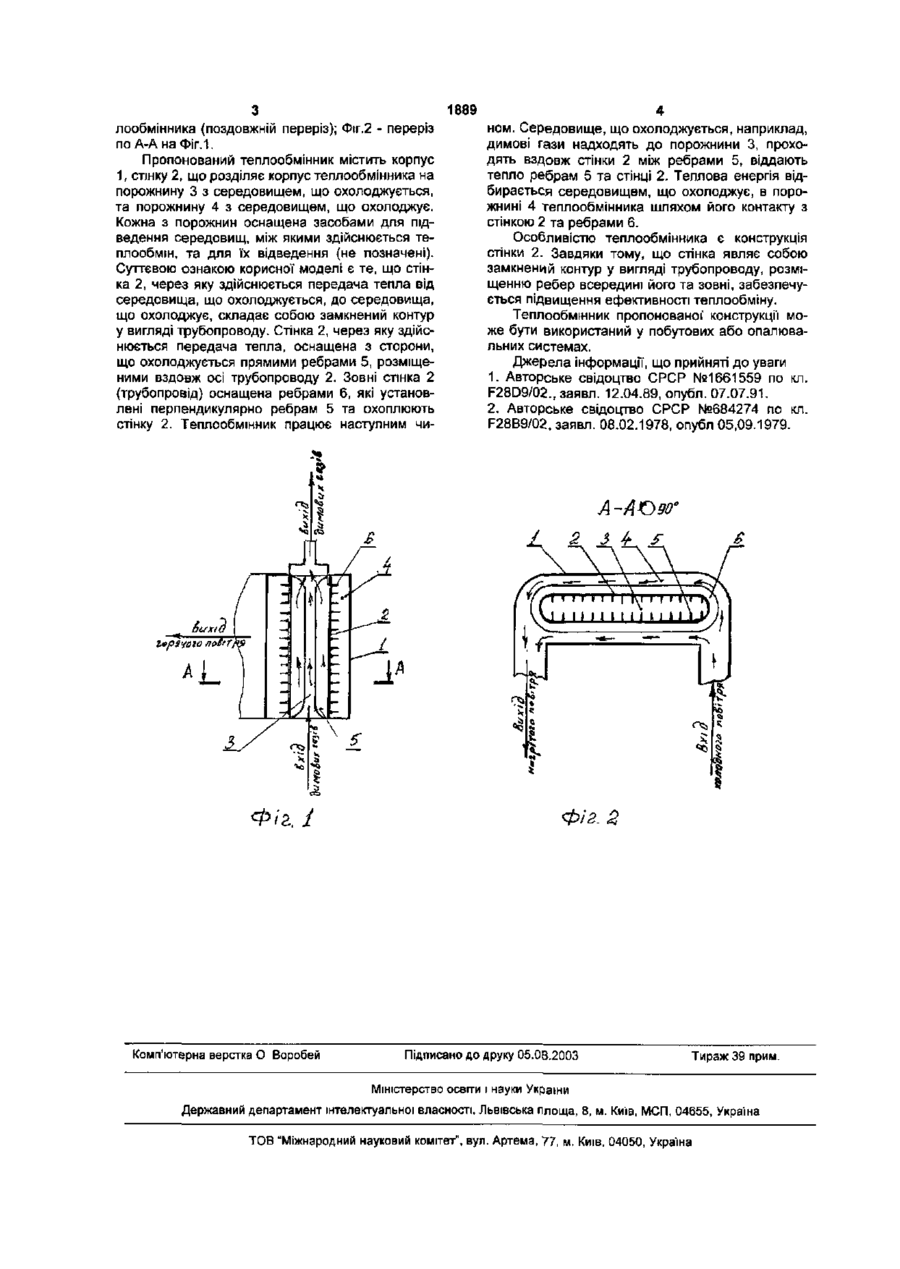

Теплообмінник, що містить корпус, стінку, яка розділяє порожнину корпусу на камери для робочих середовищ, оснащену з двох сторін напрям ним апаратом у вигляді ребер, розміщених на кожній із сторін стінки у взаємно перпендикулярному напрямку, засоби для підведення середовищ, між якими здійснюється теплообмін, та їх відведення, який відрізняється тим, що стінка являє собою замкнений контур у вигляді трубопроводу, а ребра всередині трубопроводу розміщені вздовж його осі. Корисна модель відноситься до теплотехніки, більш конкретно вона стосується конструкції теплообмінника і може бути використана для нагріву теплоносія в побутових або промислових опалювальних установках. Відомий теплообмінник, що містить корпус, стінку, яка розділяє порожнину корпусу на камери для робочих середовищ, оснащену з двох сторін направляючим апаратом у вигляді виступів, патрубки для підведення середовищ, між якими здійснюється теплообмін [1]. Недоліком відомого теплообмінника є низька технологічність конструкції, викликана наявністю на обох сторонах пластини численних виступів, перегородок різних за формою та розмірами, утворюючих направляючий апарат.. Найбільш близьким по технічній суті до запропонованого є теплообмінник, що містить корпус, стінку, яка розділяє порожнину корпусу, на камери для робочих середовищ, оснащену з двох сторін направляючим апаратом у вигляді ребер, розміщених на кожній із сторін стінки у взаємно перпендикулярному напрямку, засоби для підведення середовищ, між якими здійснюється теплообмін та їх відведення [2]. Недоліком конструкції цього теплообмінника є невисока ефективність теплообміну між середовищами, оскільки їх контакт здійснюється вздовж площини.. В основу корисної моделі покладена задача удосконалення теплообмінника, в якому шляхом зміни конструкції стінки, забезпечується підвищення ефективності теплообміну між середовищами. Поставлена задача вирішується тим, що у відомому теплообміннику, який містить корпус, стінку, яка розділяє корпус на камери для робочих середовищ, оснащену з двох сторін напрямним апаратом у вигляді ребер, розміщених на кожній із сторін стінки у взаємно перпендикулярному напрямку, засоби для підведення середовищ, між якими здійснюється теплообмін, та їх відведення, згідно корисної моделі, стінка являє собою замкнений контур у вигляді трубопроводу, а ребра всередині розміщені вздовж його осі. Суттєвими ознаками пропонованої корисної моделі спільними з ознаками відомого теплообмінника, тобто такими, які не являють в загальному вигляді новини є: теплообмінник; корпус стінка; стінка з двох сторін оснащена напрямним апаратом у вигляді ребер; ребра розміщені на кожній із сторін стінки у взаємно перпендикулярному напрямку; засоби для підведення середовищ та їх відведення. До нових суттєвих ознак корисної моделі відносяться наступні: стінка являє собою замкнений контур у вигляді трубопроводу, ребра всередині трубопроводу розміщені вздовж його осі. Суть корисної моделі міститься в наступному. Завдяки тому, що у теплообмінника стінка складає собою замкнений контур у вигляді трубопроводу, а також розміщенню ребер всередині трубопроводу вздовж його осі, забезпечується підвищення ефективності теплообміну між середовищами. Суть корисної моделі ілюструють креслення, на яких зображено: Фіг.1 - загальний вигляд теп 00 00 1889 лообмінника (поздовжній переріз); Фіг.2 - переріз по А-Ана Фіг.1. Пропонований теплообмінник містить корпус 1, стінку 2, що розділяє корпус теплообмінника на порожнину 3 з середовищем, що охолоджується, та порожнину 4 з середовищем, що охолоджує. Кожна з порожнин оснащена засобами для підведення середовищ, між якими здійснюється теплообмін, та для їх відведення (не позначені). Суттєвою ознакою корисної моделі є те, що стінка 2, через яку здійснюється передача тепла від середовища, що охолоджується, до середовища, що охолоджує, складає собою замкнений контур у вигляді трубопроводу. Стінка 2, через яку здійснюється передача тепла, оснащена з сторони, що охолоджується прямими ребрами 5, розміщеними вздовж осі трубопроводу 2. Зовні стінка 2 (трубопровід) оснащена ребрами 6, які установлені перпендикулярно ребрам 5 та охоплюють стінку 2. Теплообмінник працює наступним чи ном. Середовище, що охолоджується, наприклад, димові гази надходять до порожнини 3, проходять вздовж стінки 2 між ребрами 5, віддають тепло ребрам 5 та стінці 2. Теплова енергія відбирається середовищем, що охолоджує, в порожнині 4 теплообмінника шляхом його контакту з стінкою 2 та ребрами 6. Особливістю теплообмінника є конструкція стінки 2. Завдяки тому, що стінка являє собою замкнений контур у вигляді трубопроводу, розміщенню ребер всередині його та зовні, забезпечується підвищення ефективності теплообміну. Теплообмінник пропонованої' конструкції може бути використаний у побутових або опалювальних системах. Джерела інформації, що прийняті до уваги 1. Авторське свідоцтво СРСР №1661559 по кл. F28D9/02., заявл. 12.04.89, опубл. 07.07.91. 2. Авторське свідоцтво СРСР №684274 по кл. F28B9/02, заявл. 08.02.1978, опубл 05,09.1979. «5 А I —T - *L 1 - — ( /^ / ScsxiO 1 горячого no&'Tfis -y У І П І І І І М П П І '-%^f Iff r s $ Фіг. 1 Комп'ютерна верстка О Воробей Фіг. 2 Підписано до друку 05.08.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
