Антифрикційна композиція

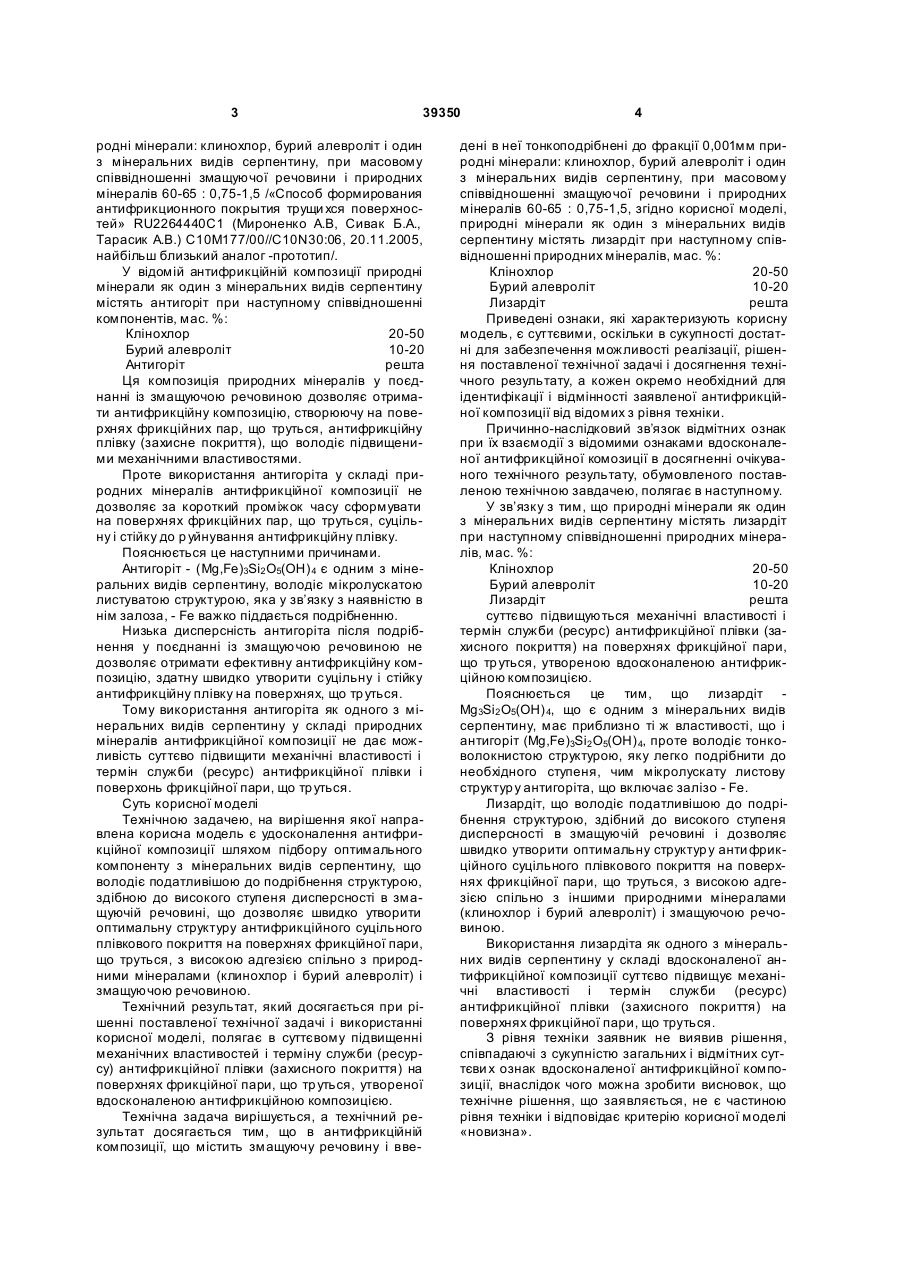

Антифрикційна композиція, що містить змащуючу речовину і введені в неї тонкоподрібнені до фракції 0,001 мм природні мінерали: клинохлор, 3 39350 родні мінерали: клинохлор, бурий алевроліт і один з мінеральних видів серпентину, при масовому співвідношенні змащуючої речовини і природних мінералів 60-65 : 0,75-1,5 /«Способ формирования антифрикционного покрытия трущи хся поверхностей» RU2264440C1 (Мироненко А.В, Сивак Б.А., Тарасик А.В.) C10M177/00//C10N30:06, 20.11.2005, найбільш близький аналог -прототип/. У відомій антифрикційній композиції природні мінерали як один з мінеральних видів серпентину містять антигоріт при наступному співвідношенні компонентів, мас. %: Клінохлор 20-50 Бурий алевроліт 10-20 Антигоріт решта Ця композиція природних мінералів у поєднанні із змащуючою речовиною дозволяє отримати антифрикційну композицію, створюючу на поверхнях фрикційних пар, що труться, антифрикційну плівку (захисне покриття), що володіє підвищеними механічними властивостями. Проте використання антигоріта у складі природних мінералів антифрикційної композиції не дозволяє за короткий проміжок часу сформувати на поверхнях фрикційних пар, що труться, суцільну і стійку до р уйнування антифрикційну плівку. Пояснюється це наступними причинами. Антигоріт - (Mg,Fe)3Si2 O5(OH) 4 є одним з мінеральних видів серпентину, володіє мікролускатою листуватою структурою, яка у зв’язку з наявністю в нім залоза, - Fe важко піддається подрібненню. Низька дисперсність антигоріта після подрібнення у поєднанні із змащуючою речовиною не дозволяє отримати ефективну антифрикційну композицію, здатну швидко утворити суцільну і стійку антифрикційну плівку на поверхнях, що тр уться. Тому використання антигоріта як одного з мінеральних видів серпентину у складі природних мінералів антифрикційної композиції не дає можливість суттєво підвищити механічні властивості і термін служби (ресурс) антифрикційної плівки і поверхонь фрикційної пари, що тр уться. Суть корисної моделі Технічною задачею, на вирішення якої направлена корисна модель є удосконалення антифрикційної композиції шляхом підбору оптимального компоненту з мінеральних видів серпентину, що володіє податливішою до подрібнення структурою, здібною до високого ступеня дисперсності в змащуючій речовині, що дозволяє швидко утворити оптимальну структуру антифрикційного суцільного плівкового покриття на поверхнях фрикційної пари, що труться, з високою адгезією спільно з природними мінералами (клинохлор і бурий алевроліт) і змащуючою речовиною. Технічний результат, який досягається при рішенні поставленої технічної задачі і використанні корисної моделі, полягає в суттєвому підвищенні механічних властивостей і терміну служби (ресурсу) антифрикційної плівки (захисного покриття) на поверхнях фрикційної пари, що тр уться, утвореної вдосконаленою антифрикційною композицією. Технічна задача вирішується, а технічний результат досягається тим, що в антифрикційній композиції, що містить змащуючу речовину і вве 4 дені в неї тонкоподрібнені до фракції 0,001мм природні мінерали: клинохлор, бурий алевроліт і один з мінеральних видів серпентину, при масовому співвідношенні змащуючої речовини і природних мінералів 60-65 : 0,75-1,5, згідно корисної моделі, природні мінерали як один з мінеральних видів серпентину містять лизардіт при наступному співвідношенні природних мінералів, мас. %: Клінохлор 20-50 Бурий алевроліт 10-20 Лизардіт решта Приведені ознаки, які характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення можливості реалізації, рішення поставленої технічної задачі і досягнення технічного результату, а кожен окремо необхідний для ідентифікації і відмінності заявленої антифрикційної композиції від відомих з рівня техніки. Причинно-наслідковий зв’язок відмітних ознак при їх взаємодії з відомими ознаками вдосконаленої антифрикційної комозиції в досягненні очікуваного технічного результату, обумовленого поставленою технічною завдачею, полягає в наступному. У зв’язку з тим, що природні мінерали як один з мінеральних видів серпентину містять лизардіт при наступному співвідношенні природних мінералів, мас. %: Клінохлор 20-50 Бурий алевроліт 10-20 Лизардіт решта суттєво підвищуються механічні властивості і термін служби (ресурс) антифрикційної плівки (захисного покриття) на поверхнях фрикційної пари, що тр уться, утвореною вдосконаленою антифрикційною композицією. Пояснюється це тим, що лизардіт Mg3Si2 O5(OH) 4, що є одним з мінеральних видів серпентину, має приблизно тіж властивості, що і антигоріт (Mg,Fe)3Si2 O5(OH) 4, проте володіє тонковолокнистою структурою, яку легко подрібнити до необхідного ступеня, чим мікролускату листову структур у антигоріта, що включає залізо - Fe. Лизардіт, що володіє податливішою до подрібнення структурою, здібний до високого ступеня дисперсності в змащуючій речовині і дозволяє швидко утворити оптимальну структур у анти фрикційного суцільного плівкового покриття на поверхнях фрикційної пари, що труться, з високою адгезією спільно з іншими природними мінералами (клинохлор і бурий алевроліт) і змащуючою речовиною. Використання лизардіта як одного з мінеральних видів серпентину у складі вдосконаленої антифрикційної композиції суттєво підвищує механічні властивості і термін служби (ресурс) антифрикційної плівки (захисного покриття) на поверхнях фрикційної пари, що труться. З рівня техніки заявник не виявив рішення, співпадаючі з сукупністю загальних і відмітних суттєви х ознак вдосконаленої антифрикційної композиції, внаслідок чого можна зробити висновок, що технічне рішення, що заявляється, не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». 5 39350 Надалі вдосконалена антифрикційна композиція пояснюється докладним описом прикладу її виконання. Відомості які підтверджують можливість здійснення корисної моделі У загальному випадку заявлена антифрикційна композиція містить змащуючу речовину і введені в неї тонкоподрібнені до фракції 0,001мм природні мінерали: клинохлор, бурий алевроліт і один з мінеральних видів серпентину, при масовому співвідношенні змащуючої речовини і природних мінералів 60-65 : 0,75-1,5. Особливістю удосконалення антифрикційної композиції є те, що природні мінерали як один з мінеральних видів серпентину містять лизардіт при наступному співвідношенні природних мінералів, мас. %: Клінохлор 20-50 Бурий алевроліт 10-20 Лизардіт решта Як змащуючу речовину використовують: - те хнічні масла - те хнічні рідини - пластичні мастила Приклад. У прикладі виконання як змащуючу речовину використовували технічне масло. Для прискорення утворення і підвищення стійкості антифрикційної плівки (захисного покриття) на поверхнях фрикційної пари, що труться, утворюваної вдосконаленою антифрикційною композицією, як початкові природні мінерали використовували клинохлор, бурий алевроліт і один з мінеральних видів серпентину - лизардіт, які по 6 дрібнювали до фракції 0,01-1,0мм в млині в аргоновому середовищі з подальшою магнітною сепарацією. Для додаткового прискорення утворення і підвищення стійкості антифрикційної плівки (захисного покриття) на поверхнях фрикційної пари, що труться, утворюваною вдосконаленою антифрикційною композицією може бути використаний модифікатор. Як модифікатор може бути використаний природний мінерал - шунги т в кількості 1-5% від маси вказаних природних мінералів (клинохлор, бурий алевроліт і лизардіт) антифрикційної композиції, які спільно подрібнюють до фракції 0,01-1,0мм в млині в аргоновому середовищі з подальшою магнітною сепарацією. Шунгит - група твердих вуглецевих мінеральних речовин, що представляють в головній масі аморфні різновиди вуглецю, близькі по складу графіту. Подрібнені початкові природні мінерали до фракції 0,01-1,0мм змішували з технічним маслом і подрібнювали в рідинному дезинтеграторі до фракції 0,001мм при масовому співвідношенні технічного масла і природних мінералів 60-65 : 0,75-1,5 з конкретним співвідношенням природних мінералів: клинохлор, бурий алевроліт і лизардіт, мас. % (приклади 1-5), приведеними в таблиці. За аналогічною технологією, проводили приготування антифрикційної композиції по прототипу RU2264440C1 з конкретним співвідношенням природних мінералів: клинохлор, бурий алевроліт і антигоріт, мас. % (приклад 6), приведеними в таблиці. Таблиця Приклади Природні мінерали Клинох- Бурий алеСерпентин лор мас. вроліт мас. Лизардіт Антигоріт % % мас. % мас. % Приклад 1 15 5 80 Приклад 2 20 10 70 Приклад 3 35 15 50 Приклад 4 50 20 30 Приклад 5 55 25 20 Приклад 6 Прототип RU2264440Cl 35 15 Приклади 2, 3, 4 підтверджують підвищення механічних властивостей і терміну служби (ресурсу) анти фрикційної плівки на поверхнях фрикційної пари, що труться, утвореною вдосконаленою антифрикційною композицією. 50 Ме ханічні властивості антифрикційної плівки Термінслужби анифрикційної плівки (ресурс) годин Не задовільні. Низька якість захисного покриття, 6480 (9міс.) мала довговічність Задовільні. Тривалий час 7200 (10міс.) прироблення Хороші. Хороші міцністні і упругодеформаційні харак8640 (12мес) теристики покриття, малий час прироблення Задовільні. Малий приріст 7200 (10міс.) маси зон контакту Не задовільні. Підвищена абразивність і некероване 6480 (9міс.) зростання покриття Не задовільні. Не стабільні характеристики покриття 6480 (9міс.) Вдосконалена антифрикційна композиція складається виключно з природних мінералів і може бути успішно використана у вузлах тертя різних механічних засобів при формуванні антифрикційних покриттів поверхонь фрикційних пар, 7 39350 що труться, зокрема в двигунах вн утрішнього згорання (ДВЗ), а приведені відомості підтверджують можливість її промислового використання, що сві Комп’ютерна в ерстка Д. Шев ерун 8 дчить про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
