Формула / Реферат

Пристрій для вимірювання витрати газу в трубопроводах, що містить корпус з камерами для відбору тиску, розділеними між собою діафрагмою, і вхідний та вихідний патрубки з фланцями для підключення до газопроводу, який відрізняється тим, що вхідний та вихідний патрубки виконані з каліброваних труб і з'єднані між собою фланцями, а корпус з камерами відбору тиску, розділеними діафрагмою, встановлений і закріплений між фланцями, що з'єднують вхідний та вихідний патрубки.

Текст

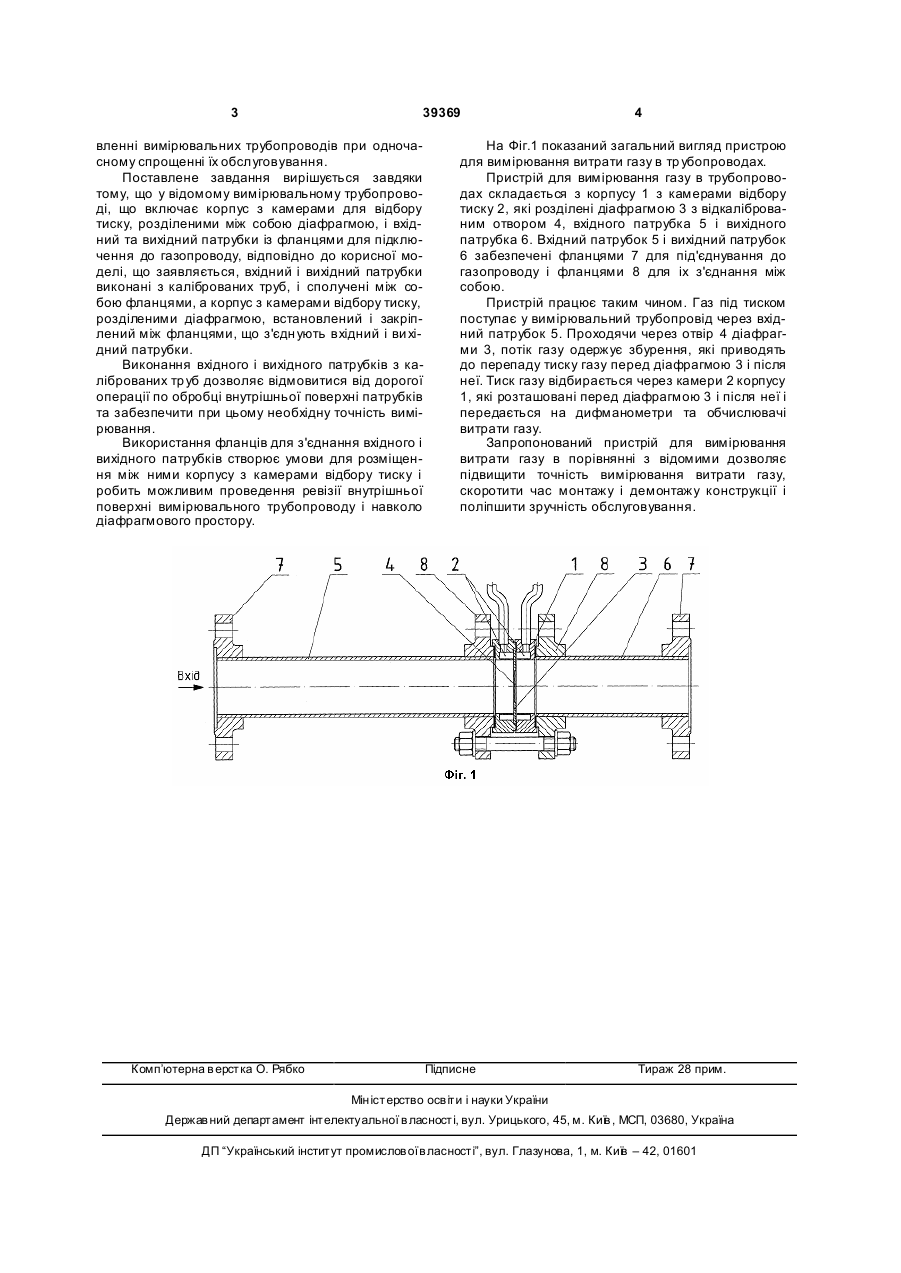

Пристрій для вимірювання витрати газу в трубопроводах, що містить корпус з камерами для відбору тиску, розділеними між собою діафрагмою, і вхідний та вихідний патрубки з фланцями для підключення до газопроводу, який відрізняється тим, що вхідний та ви хідний патрубки виконані з каліброваних тр уб і з'єднані між собою фланцями, а корпус з камерами відбору тиску, розділеними діафрагмою, встановлений і закріплений між фланцями, що з'єднують вхідний та вихідний патрубки. (19) (21) u200810918 (22) 05.09.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ПОТАНІН АН АТОЛІЙ ЮРІЙОВИЧ, U A, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, U A, ВОВНЯНКО РУСЛАН ВІКТОРОВИЧ, UA, ГЕРМАН СЕРГІЙ ІВАНОВИЧ, U A (73) ПОТАНІН АН АТОЛІЙ ЮРІЙОВИЧ, U A, МИХАЙЛЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, U A 3 39369 вленні вимірювальних трубопроводів при одночасному спрощенні їх обслуговування. Поставлене завдання вирішується завдяки тому, що у відомому вимірювальному трубопроводі, що включає корпус з камерами для відбору тиску, розділеними між собою діафрагмою, і вхідний та вихідний патрубки із фланцями для підключення до газопроводу, відповідно до корисної моделі, що заявляється, вхідний і вихідний патрубки виконані з каліброваних труб, і сполучені між собою фланцями, а корпус з камерами відбору тиску, розділеними діафрагмою, встановлений і закріплений між фланцями, що з'єдн ують вхідний і ви хідний патрубки. Виконання вхідного і вихідного патрубків з каліброваних тр уб дозволяє відмовитися від дорогої операції по обробці внутрішньої поверхні патрубків та забезпечити при цьому необхідну точність вимірювання. Використання фланців для з'єднання вхідного і вихідного патрубків створює умови для розміщення між ними корпусу з камерами відбору тиску і робить можливим проведення ревізії внутрішньої поверхні вимірювального трубопроводу і навколо діафрагмового простору. Комп’ютерна в ерстка О. Рябко 4 На Фіг.1 показаний загальний вигляд пристрою для вимірювання витрати газу в тр убопроводах. Пристрій для вимірювання газу в трубопроводах складається з корпусу 1 з камерами відбору тиску 2, які розділені діафрагмою 3 з відкаліброваним отвором 4, вхідного патрубка 5 і вихідного патрубка 6. Вхідний патрубок 5 і вихідний патрубок 6 забезпечені фланцями 7 для під'єднування до газопроводу і фланцями 8 для іх з'єднання між собою. Пристрій працює таким чином. Газ під тиском поступає у вимірювальний трубопровід через вхідний патрубок 5. Проходячи через отвір 4 діафрагми 3, потік газу одержує збурення, які приводять до перепаду тиску газу перед діафрагмою 3 і після неї. Тиск газу відбирається через камери 2 корпусу 1, які розташовані перед діафрагмою 3 і після неї і передається на дифманометри та обчислювачі витрати газу. Запропонований пристрій для вимірювання витрати газу в порівнянні з відомими дозволяє підвищити точність вимірювання витрати газу, скоротити час монтажу і демонтажу конструкції і поліпшити зручність обслуговування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for measurement of gas flow rate in pipelines

Автори англійською

Potanin Anatolii Yuriiovych, Mykhailenko Serhii Mykolaiovych, Vovnianko Ruslan Viktorovych, German Sergii Ivanovych

Назва патенту російською

Устройство для измерения расхода газа в трубопроводах

Автори російською

Потанин Анатолий Юрьевич, Михайленко Сергей Николаевич, Вовнянко Руслан Викторович, Герман Сергей Иванович

МПК / Мітки

МПК: G01F 1/34

Мітки: вимірювання, газу, витрати, пристрій, трубопроводах
