Пристрій для вимірювання витрати газу

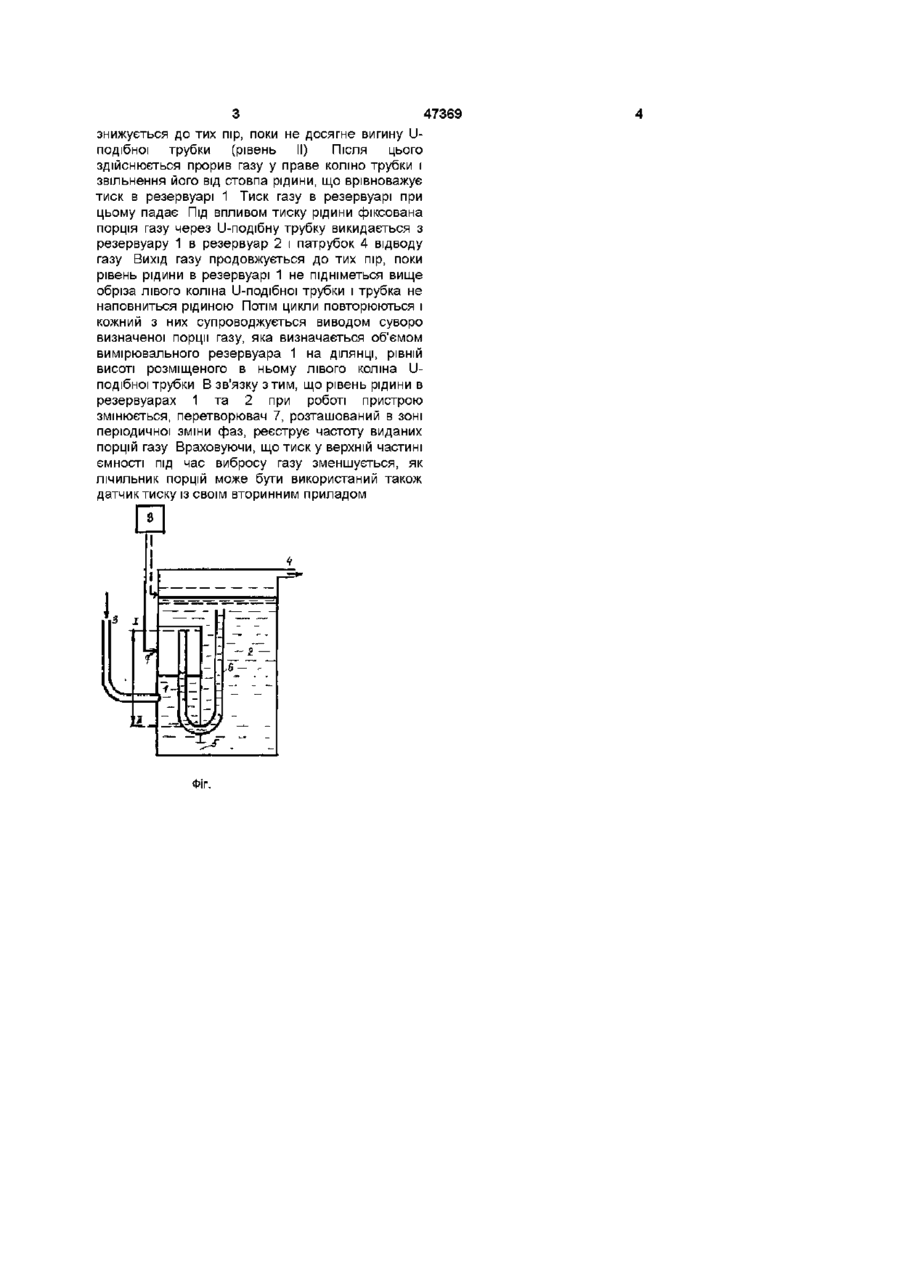

Пристрій для вимірювання витрати газу, який містить вимірювальний та допоміжний резервуари, що заповнені рідиною та з'єднані між собою каналами у верхній і нижній частинах, патрубок підведення газу, приєднаний до вимірювального резервуара, і перетворювач контрольованої величини у вихідний сигнал з вторинним приладом, який відрізняється тим, що резервуари з'єднані між собою у верхній частині Uподібною трубкою, вигин якої розташований вище каналу, що з'єднує резервуари у нижній частині Винахід відноситься до вимірювальної техніки і може бути використаний у ХІМІЧНІЙ промисловості для вимірювання витрати газу і для подачі його порціями фіксованого об'єму ВІДОМІ пристрої для вимірювання витрати газу різного виконання Так, газовий вимірник містить підвідну трубу, введену під колокол, занурений у рідину в мірній ємності Нижня частина колокола виконана у вигляді каркасу, а верхня частина - у вигляді прикріпленої до нього оболонки, причому підвідна труба виведена через каркас під центральний виступ оболонки, в нижній частині якої виконані сигнальні отвори (а с СРСР 729446, MnKGOIF3/24) Найбільш близьким до винаходу, що заявляється, є пристрій для вимірювання витрат газу (ас СРСР 640121, МПК G03F 3/00), який містить вимірювальний трубопровід, патрубок підводу газу, систему знімання та обробки сигналу Вимірювальний трубопровід виконаний у вигляді замкненого контура із гілками різних діаметрів, а у МІСЦІ їх з'єднання встановлений дросель змінного перерізу В основу винаходу поставлена задача створення пристрою для вимірювання витрати газу, який шляхом певного конструктивного виконання забезпечує його спрощення та підвищення надійності його роботи Поставлена задача вирішується тим, що у пристрої для вимірювання витрати газу, що містить вимірювальний та допоміжний резервуари, заповнені рідиною та з'єднані між собою каналами у верхній і нижній частинах, патрубок підведення газу, приєднаний до вимірювального резервуара, і перетворювач контрольованої величини у вихідний сигнал з вторинним приладом і, згідно винаходу, резервуари з'єднані між собою у верхній частині U-подібною трубкою, вигин якої розташований вище каналу, що з'єднує резервуари у нижній частині Суть винаходу пояснює креслення (див фіг) Пристрій містить вимірювальний 1 і допоміжний 2 резервуари До резервуару 1 підведений патрубок подачі газу, а до верхньої частини резервуара 2 - патрубок 4 відводу газу Нижні ЗОНИ резервуарів з'єднані між собою каналом 5, а верхні зони - U-подібною трубкою, вигін якої розташований вище канала 5 Перетворювач 7 контрольованої величини у вихідний сигнал фіксує зміну рівня в резервуарі 1 у зоні, де відбувається періодична зміна фаз КІЛЬКІСТЬ періодів реєструється за допомогою вторинного приладу (пунктиром на фіг показаний другий можливий варіант розміщення датчика у допоміжному резервуарі) Для реєстрації КІЛЬКОСТІ ВИХІДНИХ газових об'ємів можуть бути використані ВІДОМІ системи, які відрізняють газову фазу від рідинної, зокрема сигналізатори рівня Резервуари заповнюють рідиною, рівень якої у вихідному положенні І розташований вище обрізів U-подібноі трубки Пристрій працює наступним чином Газ, який надходить по патрубку 3, збирається у верхній частині резервуара 1, при цьому рідина з нього витісняється до резервуару 2 Рівень рідини в резервуарі 1 і у лівому КОЛІНІ U-подібноі трубки (О со 47369 знижується до тих пір, поки не досягне вигину Uподібної трубки (рівень II) Після ЦЬОГО ЗДІЙСНЮЄТЬСЯ прорив газу у праве коліно трубки і звільнення його від стовпа рідини, що врівноважує тиск в резервуарі 1 Тиск газу в резервуарі при цьому падає Під впливом тиску рідини фіксована порція газу через U-подібну трубку викидається з резервуару 1 в резервуар 2 і патрубок 4 відводу газу Вихід газу продовжується до тих пір, поки рівень рідини в резервуарі 1 не підніметься вище обріза лівого коліна U-подібноі трубки і трубка не наповниться рідиною Потім цикли повторюються і кожний з них супроводжується виводом суворо визначеної порції газу, яка визначається об'ємом вимірювального резервуара 1 на ДІЛЯНЦІ, рівній висоті розміщеного в ньому лівого коліна Uподібної трубки В зв'язку з тим, що рівень рідини в резервуарах 1 та 2 при роботі пристрою змінюється, перетворювач 7, розташований в зоні періодичної зміни фаз, реєструє частоту виданих порцій газу Враховуючи, що тиск у верхній частині ємності під час вибросу газу зменшується, як лічильник порцій може бути використаний також датчик тиску із своїм вторинним приладом Фіг.
