Сплав на основі магнію

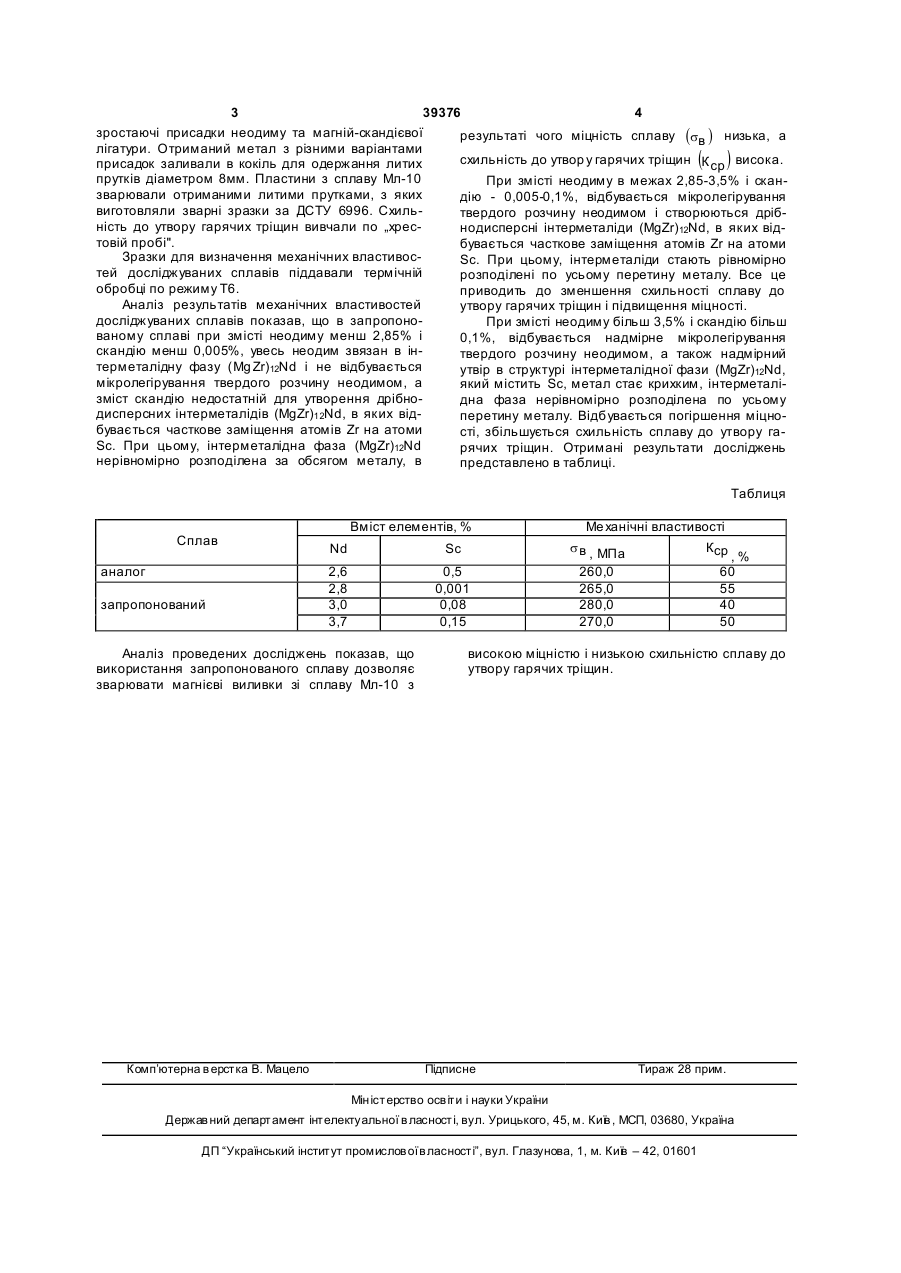

Сплав на основі магнію, що містить цирконій, неодим, цинк, скандій, який відрізняється тим, що він містить вказані компоненти при наступному співвідношенні, мас. %: цирконій 0,4-1,0 неодим 2,85-3,5 цинк 0,1-0,7 скандій 0,005-0,1 магній решта. (19) (21) u200811084 (22) 12.09.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ШАЛОМЄЄВ ВАДИМ АНАТОЛІЙОВИЧ, U A, ЦИВІРКО ЕДУАРД ІВАНОВИЧ, UA, БИКОВ ІГОР ДМИТРОВИЧ, U A, ПЕТРИК ІГОР АНДРІЙОВИЧ, UA, ЛУКІНОВ ВОЛОДИ МИР ВОЛОДИМИРОВИЧ, UA, ЛУКІНОВ ВОЛОДИ МИР ВАСИЛЬОВИЧ, UA, КЛОЧИХІН ВОЛОДИМИР ВАЛЕРІЙОВИЧ, U A, ЖЕМАНЮК П АВЛО ДМИТРОВИЧ, U A, ЗАМКОВОЙ ВАСИЛЬ ЄВГЕНОВИЧ, UA, ГНЕЗДІЛОВА ВАЛЕНТИНА ОЛЕКС АНДРІВНА, UA, ГРІЦЮК ГАЛИНА ІВАНІВН А, U A, ОЛЕЙНІКОВ ВОЛОДИ МИР ІВАНО 3 39376 4 зростаючі присадки неодиму та магній-скандієвої результаті чого міцність сплаву (sв ) низька, а лігатури. Отриманий метал з різними варіантами схильність до утвор у гарячих тріщин К ср висока. присадок заливали в кокіль для одержання литих прутків діаметром 8мм. Пластини з сплаву Мл-10 При змісті неодиму в межах 2,85-3,5% і сканзварювали отриманими литими прутками, з яких дію - 0,005-0,1%, відбувається мікролегірування виготовляли зварні зразки за ДСТУ 6996. Схильтвердого розчину неодимом і створюються дрібність до утвору гарячих тріщин вивчали по „хреснодисперсні інтерметаліди (MgZr)12Nd, в яких відтовій пробі". бувається часткове заміщення атомів Zr на атоми Зразки для визначення механічних властивосSc. При цьому, інтерметаліди стають рівномірно тей досліджуваних сплавів піддавали термічній розподілені по усьому перетину металу. Все це обробці по режиму Т6. приводить до зменшення схильності сплаву до Аналіз результатів механічних властивостей утвору гарячих тріщин і підвищення міцності. досліджуваних сплавів показав, що в запропоноПри змісті неодиму більш 3,5% і скандію більш ваному сплаві при змісті неодиму менш 2,85% і 0,1%, відбувається надмірне мікролегірування скандію менш 0,005%, увесь неодим звязан в інтвердого розчину неодимом, а також надмірний терметалідну фазу (Mg Zr)12Nd і не відбувається утвір в структурі інтерметалідної фази (MgZr)12Nd, мікролегірування твердого розчину неодимом, а який містить Sc, метал стає крихким, інтерметалізміст скандію недостатній для утворення дрібнодна фаза нерівномірно розподілена по усьому дисперсних інтерметалідів (MgZr)12Nd, в яких відперетину металу. Відбувається погіршення міцнобувається часткове заміщення атомів Zr на атоми сті, збільшується схильність сплаву до утвору гаSc. При цьому, інтерметалідна фаза (MgZr)12Nd рячих тріщин. Отримані результати досліджень нерівномірно розподілена за обсягом металу, в представлено в таблиці. ( ) Таблиця Сплав аналог запропонований Вміст елементів, % Nd Sc 2,6 2,8 3,0 3,7 0,5 0,001 0,08 0,15 Аналіз проведених досліджень показав, що використання запропонованого сплаву дозволяє зварювати магнієві виливки зі сплаву Мл-10 з Комп’ютерна в ерстка В. Мацело Ме ханічні властивості s в , МПа Кcp ,% 60 55 40 50 260,0 265,0 280,0 270,0 високою міцністю і низькою схильністю сплаву до утвору гарячих тріщин. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
