Зносостійкий сплав на основі заліза

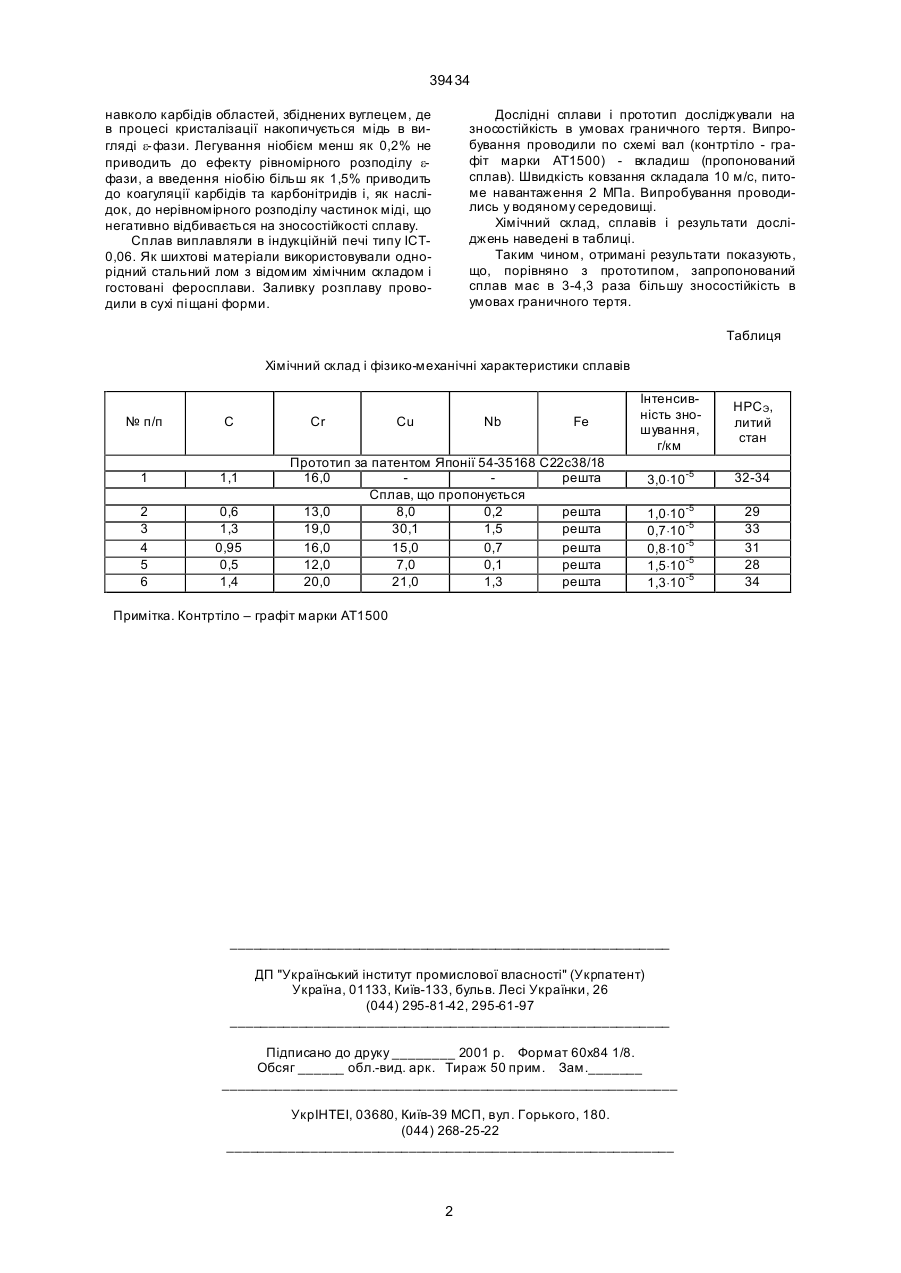

Зносостійкий сплав на основі заліза, що містить вуглець, хром, залізо, який відрізняється тим, що додатково легований міддю, ніобієм при наступному співвідношенні інгредієнтів, мас.ч., %: вуглець 0,6-1,3 хром 13,0-19,0 мідь 8,0-30,0 ніобій 0,2-1,5 залізо решта. (19) (21) 2000074522 (22) 27.07.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Новицький Віктор Григорович, Гаврилюк Василь Петрович, Панасенко Діна Данилівна (73) Фізико-технологічний інститут металів та сплавів Національної академії наук України 39434 навколо карбідів областей, збіднених вуглецем, де в процесі кристалізації накопичується мідь в вигляді e-фази. Легування ніобієм менш як 0,2% не приводить до ефекту рівномірного розподілу eфази, а введення ніобію більш як 1,5% приводить до коагуляції карбідів та карбонітридів і, як наслідок, до нерівномірного розподілу частинок міді, що негативно відбивається на зносостійкості сплаву. Сплав виплавляли в індукційній печі типу ІCT0,06. Як шихтові матеріали використовували однорідний стальний лом з відомим хімічним складом і гостовані феросплави. Заливку розплаву проводили в сухі пі щані форми. Дослідні сплави і прототип досліджували на зносостійкість в умовах граничного тертя. Випробування проводили по схемі вал (контртіло - графіт марки АТ1500) - вкладиш (пропонований сплав). Швидкість ковзання складала 10 м/с, питоме навантаження 2 МПа. Випробування проводились у водяному середовищі. Хімічний склад, сплавів і результати досліджень наведені в таблиці. Таким чином, отримані результати показують, що, порівняно з прототипом, запропонований сплав має в 3-4,3 раза більшу зносостійкість в умовах граничного тертя. Таблиця Хімічний склад і фізико-механічні характеристики сплавів № п/п C 1 1,1 2 3 4 5 6 0,6 1,3 0,95 0,5 1,4 Cr Cu Nb Fe Прототип за патентом Японії 54-35168 С22с38/18 16,0 решта Сплав, що пропонується 13,0 8,0 0,2 решта 19,0 30,1 1,5 решта 16,0 15,0 0,7 решта 12,0 7,0 0,1 решта 20,0 21,0 1,3 решта Інтенсивність зношування, г/км НРСЭ, литий стан 3,0×10-5 32-34 1,0×10-5 0,7×10-5 0,8×10-5 1,5×10-5 1,3×10-5 29 33 31 28 34 Примітка. Контртіло – графіт марки АТ1500 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
