Робоче колесо відцентрового насосу

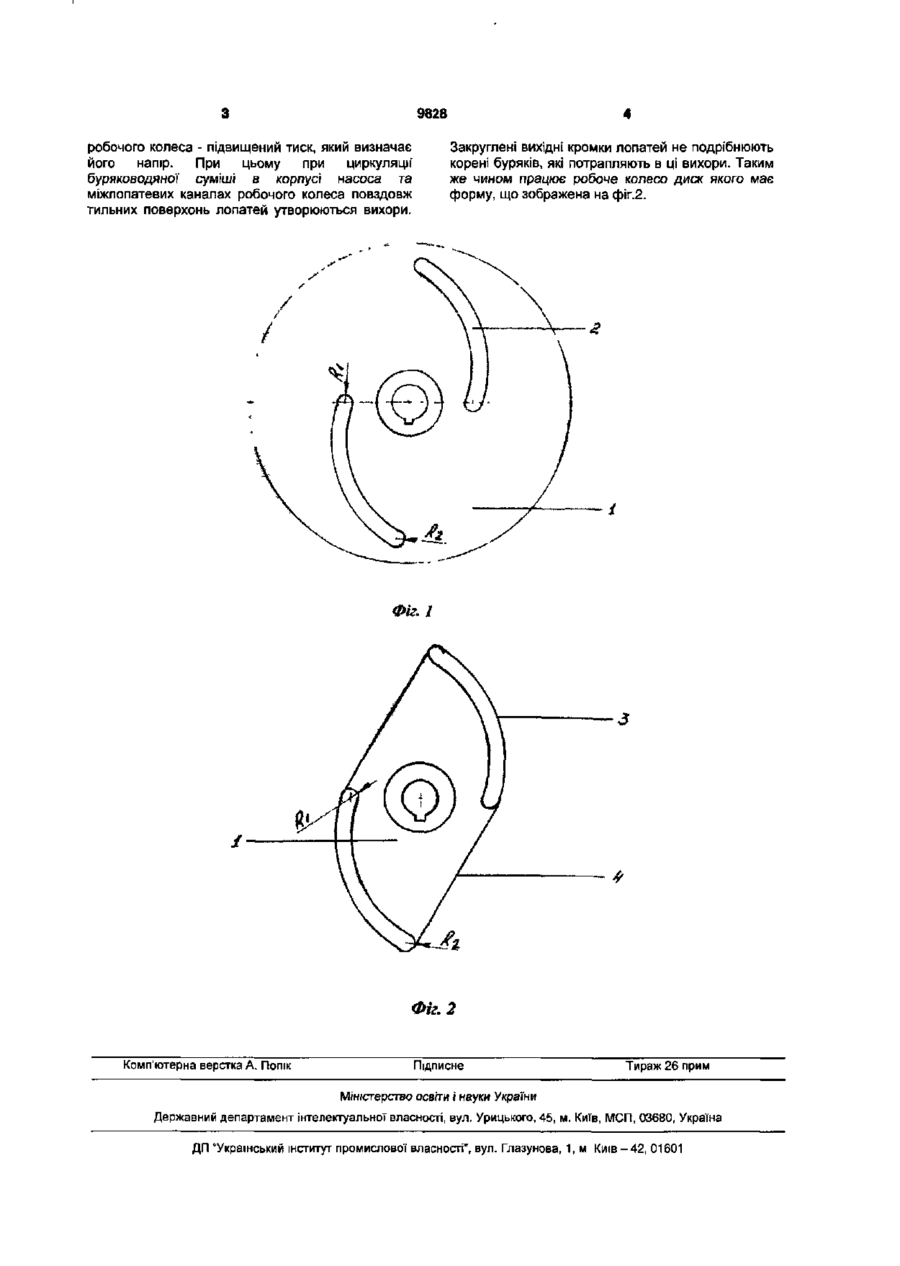

1. Робоче колесо відцентрового насоса, що має диск, на якому закріплені дві зігнуті лопаті, яке відрізняється тим, що вихідні кромки лопатей виконані закругленими по радіусу, що дорівнює 11,5 радіуса закруглення вхідної кромки лопатей. 2. Робоче колесо за п.1, яке відрізняється тим, що диск робочого колеса має площу, зовнішні контури якої утворені робочими поверхнями лопатей та дотичними до вихідної кромки однієї лопаті та вхідної кромки іншої лопаті. Корисна модель відноситься до насособудування, а саме до конструкції робочих коліс відцентрових насосів, які використовуються в цукрової галузі агропромислового комплексу як бурякопідйомники. Відоме робоче колесо відцентрового насосу, яке складається з диска на якому закріплені дві зігнуті лопаті, що мають закруглену вхідну кромку та загострену вихідну кромку [М.Я.Азрилевич "Оборудование сахарных заводов", М.. "Легкая и пищевая промышленность", 1982, стр.82]. Недоліком відомого робочого колеса відцентрового насосу є подрібнення буряків загостреними вихідними кромками лопатей при перекачуванні буря ко водя но і * суміші, що призводить до втрат цукру. В основу корисної моделі поставлено задачу створення робочого колеса відцентрового насосу, в якому шляхом зміни конструкції лопатей та диска, забезпечити зменшення втрат цукру при роботі буряконасосу та підвищення його економічності. Поставлена задача вирішується тим, що у відомому робочому колесі відцентрового насосу, що має диск, на якому закріплені дві зігнуті лопаті, згідно корисної моделі вихідні кромки лопатей виконані закругленими по радіусу, що складає 11,5 радіуса закруглення вхідної' кромки лопатей. В іншій конкретній формі виконання диск робочого колеса має площу, зовнішні контури якої утворені робочими поверхнями лопатей та дотичними до вихідної кромки однієї лопаті та вхідної кромки іншої лопаті. Виконання вихідних кромок лопатей закругленими по радіусу, що дорівнює радіусу закруглення вхідної кромки лопатей, а це 37-50мм - середній радіус цукрового буряка, або не більший за 1,5 радіуса закруглення вхідної кромки лопатей дозволяє запобігти травмуванню коренів при циркуляції буря ко водяної суміші в корпусі насоса та міжлопатевих каналах робочого колеса при перекачуванні буряків, що забезпечує зменшення подрібнення буряків, а за рахунок цього і втрат цукру, не зменшуючи при цьому ККД насосу. Виконання диску робочого колеса таким чином, що контури його площі утворюються робочими поверхнями лопатей та дотичними до вихідної кромки однієї лопаті та вхідної кромки іншої лопаті, дозволяє забезпечити надійність робочого колеса при зменшенні матеріаломісткості та енерговитратності, що робить його більш економічним. Корисна модель пояснюється кресленнями. На фіг.1 зображено робоче колесо вид зверху, яке має диск 1 і рівномірно розміщені на ньому дві лопаті 2, в яких радіус заокруглення вхідної' кромки лопаті Ri дорівнює радіусу закруглення вихідної кромки лопаті R2. На фіг.2 зображено робоче колесо вид зверху в іншій формі виконання диску 1, контури його площі утворюються робочими поверхнями 3 лопатей 2 та дотичними 4 до вихідної кромки однієї лопаті та вхідної' кромки іншої лопаті. Робоче колесо відцентрового насосу працює наступним чином. При обертанні робочого колеса поздовж робочої поверхні лопатей утворюється зона підвищеного тиску, повздовж тильної поверхні лопатей - зона зниженого тиску, а навколо (24)17.10.2005 00 CM со 9828 робочого колеса - підвищений тиск, який визначає його напір. При цьому при циркуляції буряководяної суміші в корпусі насоса та міжпопатевих каналах робочого колеса повздовж тильних поверхонь лопатей утворюються вихори. Закруглені вихідні кромки лопатей не подрібнюють корені буряків, які потрапляють в ці вихори. Таким же чином працює робоче колесо диск якого має форму, що зображена на фіг.2. Фіг. І Фіг. 2 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим Міністерство осв'тл і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
