Насос відцентровий
Номер патенту: 39469
Опубліковано: 25.02.2009
Автори: Шевченко Сергій Михайлович, Сірик Юрій Іванович, Кіріченко Сергій Єфремович, Горбенко Олександр Борисович, Прокопенко Володимир Ілліч
Формула / Реферат
Насос відцентровий, що містить статорну і роторну частини, при цьому статорна частина містить корпус, кришки і вхідний і вихідний патрубки зі зворотними фланцями, який відрізняється тим, що всередині зворотного фланця вихідного патрубка розміщений зворотний клапан, який містить стакан і кришку з зовнішнім ребром.
Текст

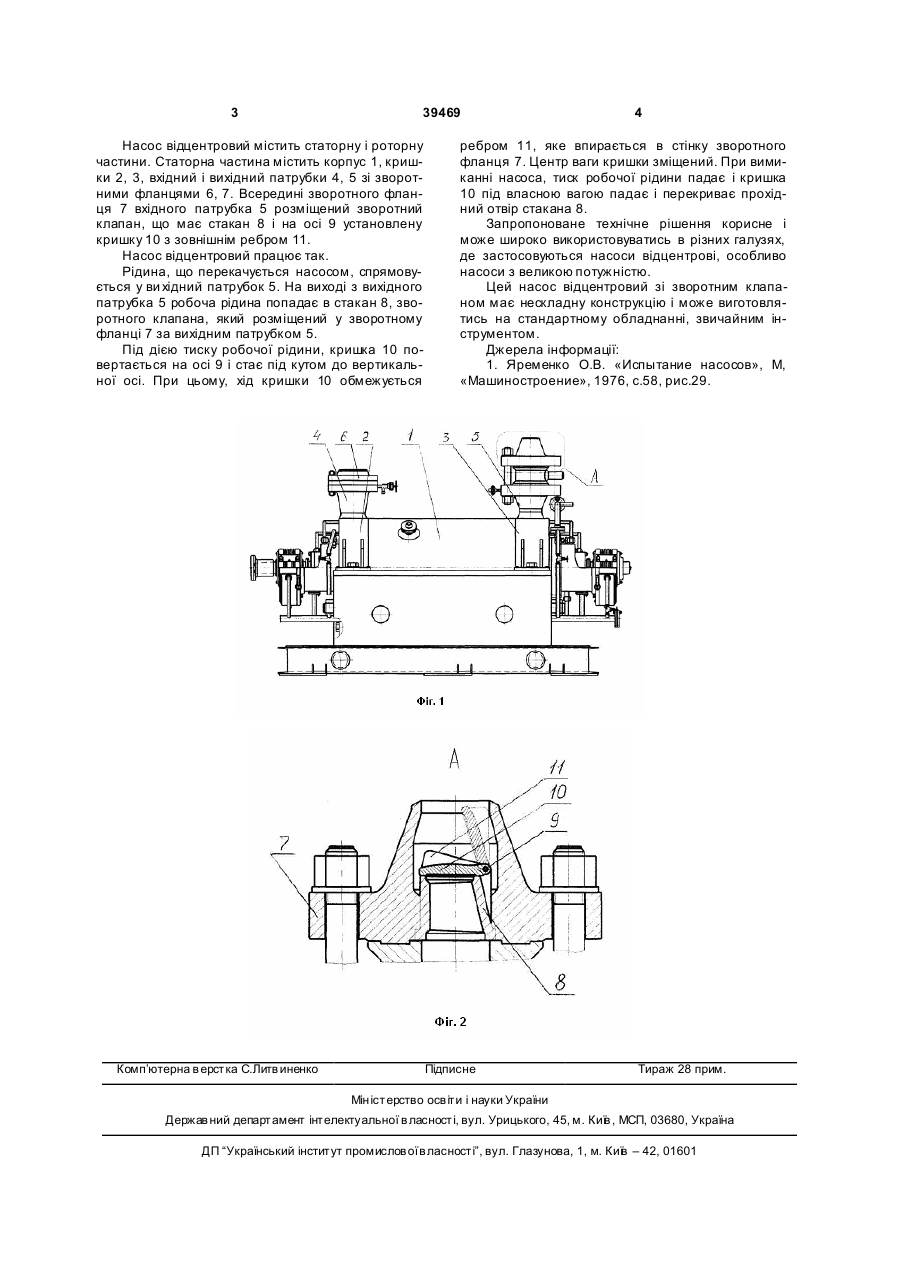

Насос відцентровий, що містить статорну і роторну частини, при цьому статорна частина містить корпус, кришки і вхідний і вихідний патрубки зі зворотними фланцями, який відрізняється тим, що всередині зворотного фланця вихідного патрубка розміщений зворотний клапан, який містить стакан і кришку з зовнішнім ребром. (19) (21) u200812141 (22) 14.10.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, U A, СІРИК ЮРІЙ ІВАНОВИЧ, UA, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ, UA (73) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, U A, СІРИК ЮРІЙ 3 39469 Насос відцентровий містить статорну і роторну частини. Статорна частина містить корпус 1, кришки 2, 3, вхідний і вихідний патрубки 4, 5 зі зворотними фланцями 6, 7. Всередині зворотного фланця 7 вхідного патрубка 5 розміщений зворотний клапан, що має стакан 8 і на осі 9 установлену кришку 10 з зовнішнім ребром 11. Насос відцентровий працює так. Рідина, що перекачується насосом, спрямовується у ви хідний патрубок 5. На виході з вихідного патрубка 5 робоча рідина попадає в стакан 8, зворотного клапана, який розміщений у зворотному фланці 7 за вихідним патрубком 5. Під дією тиску робочої рідини, кришка 10 повертається на осі 9 і стає під кутом до вертикальної осі. При цьому, хід кришки 10 обмежується Комп’ютерна в ерстка C.Литв иненко 4 ребром 11, яке впирається в стінку зворотного фланця 7. Центр ваги кришки зміщений. При вимиканні насоса, тиск робочої рідини падає і кришка 10 під власною вагою падає і перекриває прохідний отвір стакана 8. Запропоноване технічне рішення корисне і може широко використовуватись в різних галузях, де застосовуються насоси відцентрові, особливо насоси з великою потужністю. Цей насос відцентровий зі зворотним клапаном має нескладну конструкцію і може виготовлятись на стандартному обладнанні, звичайним інструментом. Джерела інформації: 1. Яременко О.В. «Испытание насосов», М, «Машиностроение», 1976, с.58, рис.29. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal pump
Автори англійськоюProkopenko Volodymyr Illich, Shevchenko Serhii Mykhailovych, Siryk Yurii Ivanovych, Horbenko Oleksandr Borysovych, Kyrychenko Serhii Yefremovych
Назва патенту російськоюНасос центробежный
Автори російськоюПрокопенко Владимир Ильич, Шевченко Сергей Михайлович, Сирик Юрий Иванович, Горбенко Александр Борисович, Кириченко Сергей Ефремович
МПК / Мітки
МПК: F04D 1/00, F04D 29/00
Мітки: відцентровий, насос
