Вузол з’єднання плунжера з тягою

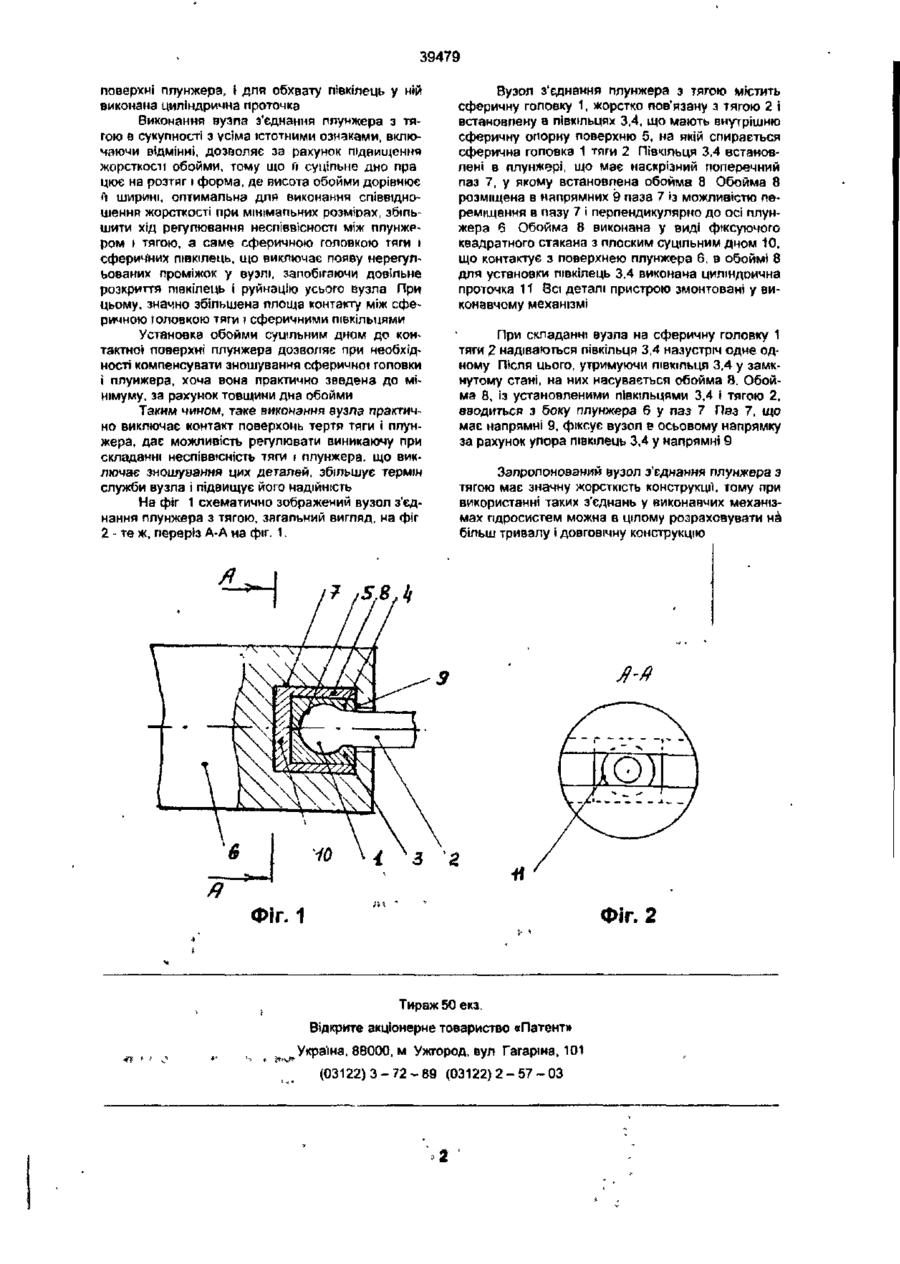

Вузоп з'єднання плунжера з тягою, що містить сферичну головку, жорстко пов'язану з тягою і встановлену в півкільцях із внутрішньою сферичною опорною поверхнею, розміщених у плунжері, у наскрізному поперечному пазу якого ©становлена обойма, що обхоплює півкільця, причому обойма розміщена в напрямних паза з можливістю переміщення в ньому і перпендикулярно до осі плунжера, який відрізняється тим, що обойма виконана у вигляд» фіксуючого квадратного стакана з плоским суцільним дном, оберненим до контактної поверхні плунжера. і для обхвату півкілець у ній виконана циліндрична проточка Винахід відноситься до області машинобудування, а саме до насособудування, і може бути використаний для з'єднання елементів виконавчих механізмів гідросистем, зокрема поршневих насосів Відомий вузол з'єднання плунжера, із установленою на ньому головкою, із тягою, при цьому головка і плунжер сполучені за допомогою пружних елементів таким чином, що головка може переміщатися щодо плунжера (диа Заявку ФРН № 4400651, МПК F04B 9/02, опубл. 13 07.95) Проте технологія виготовлення такого вузла не виключає неспіввісність плунжера і тяги, що призводить до кутових відхилень, і в Результаті до деформації пружних елементів протягом усього часу роботи вузла Радіальна сила, викликана деформацією пружного елемента, у свою чергу призводить до одностороннього зношування поверхонь тертя плунжера і головки Відомий також вузол з'єднання плунжера з тягою, що містить сферичну головку, жорстко пов'язану з тягою і встановлену в кільце з внутрішньою сферичною опорою поверхнею, при цьому кіпьце виконане розрізним і вміщене в обойму, встановлену в наскрізному поперечному пазу плунжера (див ав.св. СРСР № 620727, МПК F16J 1/22, опубл 25 08.78) Даний вузол є найбільш близьким до запропонованого по сукупності ознак, у результаті чого і прийнятий за прототип Водночас, недоліком описаного вузла залишається підвищене зношування поверхонь тертя, зокрема, сферичної головки за рахунок спі вудару її об поверхню плунжера при зеоротно-поступапьному русі тяги Крім того, точка контакту між сферичною головкою і опорною поверхнею плунжера по своїй площі мала, що призводить до поступового утворення на поверхні плунжера вм'ятини, що згодом збільшує зазори у вузлі і в остаточному підсумку може призвести до випадання півкілець з обойми з наступним від'єднанням плунжера від тяги, що знижує термін служби вузпа у цілому У основу винаходу поставлене завдання удосконалення вузла з'єднання плунжера з тягою за рахунок виключення прямого контакту поверхні сферичної головки тяги з плунжером і контролю розміру проміжку з урахуванням їхньої неспіввісності При цьому практично виключається зношування як сферичної головки тяги, так і плунжера, збільшується площа контакту між сферичною головкою і півкільцями, що підвищує термін служби вузла і позитивно позначається на показниках його надійності Поставлене завдання вирішується тим, що у відомому вузлі з'єднання плунжера з тягою, що містить сферичну головку, жорстко пов'язану з тягою і встановлену в півкільцях із внутрішньою сферичною опорною поверхнею, розміщених у плунжері, у наскрізному поперечному пазу якого встановлена обойма, що обхоплює півкільця, причому обойма розташована є напрямних лаза з можливістю переміщення в ньому і перпендикулярно до осі плунжера, відповідно до винаходу, обойма виконана у вигляді фіксуючого квадратного стакана з плоским суцільним дном, оберненим до контактної в• СП СО 39479 поверхні плунжера, і для обхвату півкілець у ній виконана циліндрична проточка Виконання вузла з'єднання плунжера з тягою в сукупності з усіма істотними ознаками, включаючи відмінні, дозволяє за рахунок підвищення жорсткості обойми, тому що п суцільне дно пра цює на розтяг і форма, де висота обойми дорівнює 0 ширині, оптимальна для виконання співвідношення жорсткості при мінімальних розмірах, збільшити хід регулювання нєспіввісиості між ппунжрром і тягою, а саме сферичною головкою тяги і сферичних півкілець, що виключає появу нерегульованих проміжок у вузлі, запобігаючи довільне розкриття півкілець і руйнацію усього вузла При цьому, значно збільшена площа контакту між сферичною головкою тяги і сферичними півкільцями Установка обойми суцільним дном до контактної поверхні плунжера дозволяє при необхідності компенсувати зношування сферичної гоповки 1 плунжера, хоча вона практично зведена до мінімуму, за рахунок товщини дна обойми Таким чином, таке виконання еузла практично виключає контакт поверхонь тертя тяги і плунжера, дає можливість регулювати виникаючу при складанні неспіввісність тяги і плунжера, що виключає зношування цих деталей, збільшує термін служби вузла і підвищує його надійність На фіг 1 схематично зображений вузол з'єднання плунжера з тягою, загальний вигляд, на фіг 2 - те ж, переріз А-А на фіг. 1. Вузол з'єднання плунжера з тягою містить сферичну головку 1, жорстко пов'язану з тягою 2 і встановлену в півкільцях 3,4, що мають внутрішню сферичну опорну поверхню 5, на якій спирається сферична головка 1 тяги 2 Півкільця 3.4 встановлені в плунжері, що має наскрізний поперечний паз 7, у якому встановлена обойма 8 Обойма 8 розміщена в напрямних 9 паза 7 із можливістю переміщення в пазу 7 і перпендикулярно до осі плунжера 6 Обойма 8 виконана у виді фіксуючого квадратного стакана з плоским суцільним дном 10, що контактує з поверхнею плунжера 6. в обоймі 8 для установки півкілець 3,4 виконана циліндрична проточка 11 Всі деталі пристрою змонтовані у виконавчому механізмі При складанні вузла на сферичну головку 1 тяги 2 надіваються півкільця 3,4 назустріч одне одному Після цього, утримуючи ПІВКІЛЬЦЯ 3,4 у замкнутому стані, на них насувається обойма 8. Обойма 8, із установленими півкіпьцями 3,4 і тягою 2. вводиться з боку плунжера 6 у паз 7 Паз 7. що має напрямні 9, фіксує вузол в осьовому напрямку за рахунок упора півкілець 3,4 у напрямні 9 Запропонований вузол з'єднання плунжера з тягою має значну жорсткість конструкції, тому при використанні таких з'єднань у виконавчих механізмах гідросистем можна в цілому розраховувати на більш тривалу і довговічну конструкцію 1 Ю) Фіг. 2 Фіг. 1 Тираж 50 ека. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 >
