Підшипниковий вузол
Номер патенту: 763
Опубліковано: 15.03.2001
Автори: МАРЦИНКОВСЬКИЙ ВАСИЛЬ СІГІЗМУНДОВИЧ, Гриценко Вячеслав Григорович
Формула / Реферат

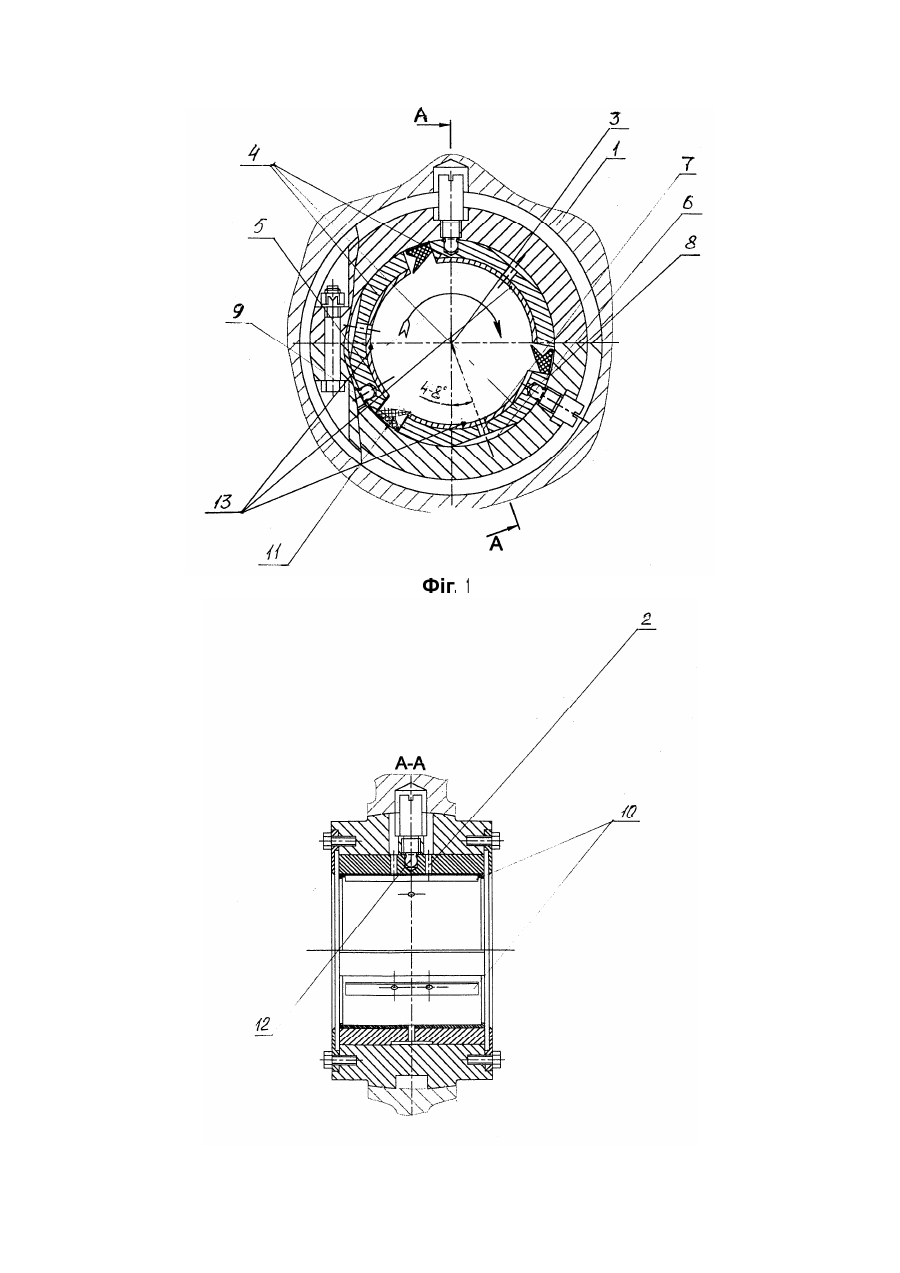

1. Підшипниковий вузол, який містить корпус з каналами підведення мастила та зливною порожниною, цапфу вала, самовстановлювальні колодки, що охоплюють цапфу вала, з виконаними у центральній частим) робочої поверхні радіальним отвором та у вхідній і вихідній кромках розподільними канавками, одна з яких, у вхідній кромці, сполучена через канали у тілі колодки з каналами підведення мастила, а інша, у вихідній кромці, виконана наскрізною і розташована паралельно поздовжній осі підшипникового вузла, фіксувальні гвинти, маслознімні скребки, який відрізняється тим, що у міжколодковому просторі за кожною з колодок встановлений маслознімний скребок.
2. Підшипниковий вузол за п.1, який відрізняється тим, що на внутрішніх поверхнях колодок виконані еліптичні лимоноподібні розточки.
3. Підшипниковий вузол за пп 1.2, який відрізняється тим, що фіксувальні гвинти у кожній з колодок виконані зі сферичними головками.
4. Підшипниковий вузол за пп.1-3, який відрізняється тим, що вісь нижньої самовстановлювальної колодки зміщена у круговому напрямку назустріч обертанню вала.
5. Підшипниковий вузол за пп.1-~4, який відрізняється тим, що вісь нижньої самовстановлювальної колодки зміщена у круговому напрямку на 4-в°.
6. Підшипниковий вузол за лп.1-5, який відрізняється тим, що на наріжній поверхні колодок виконано центральний карман, площа якого обрана у межах 14-20% площі поперечного перерізу колодки.
Додаткова інформація
Назва патенту англійськоюBearing unit
Автори англійськоюMartsynkovskyi Vasyl' Sihizmundovych, Grytsenko Viacheslav Grygorovych
Назва патенту російськоюПодшипниковый узел
Автори російськоюМарцинковский Василий Сигизмундович, Гриценко Вячеслав Григорьевич
МПК / Мітки
МПК: F16C 32/06
Мітки: підшипниковий, вузол
