Спосіб обробки великомодульних циліндричних зубчастих коліс
Номер патенту: 39595
Опубліковано: 15.06.2001
Автори: Микищенко Олександр Анатолійович, Маховський Юрій Олексійович, Розенберг Олег Олександрович, Рибак Валерій Якович
Формула / Реферат
Спосіб обробки крупномодульних циліндричних зубчастих коліс, що включає обробку заготовок по зовнішньому діаметру зубчастих коліс i зубофрезерування бокових сторін зуб’їв безперервною обкаткою черв'ячною фрезою до отримання заданих розмірів, який відрізняється тим, що обробку заготовок по зовнішньому діаметру зубчастих коліс i зубофрезерування бокових сторін зуб’їв безперервною обкаткою черв'ячною фрезою здійснюють одночасно, при цьому на одній осі з черв'ячною фрезою розташовують циліндричну фрезу, різальні елементи якої базують відносно зовнішнього діаметра зубчастого колеса, що оброблюється.
Текст

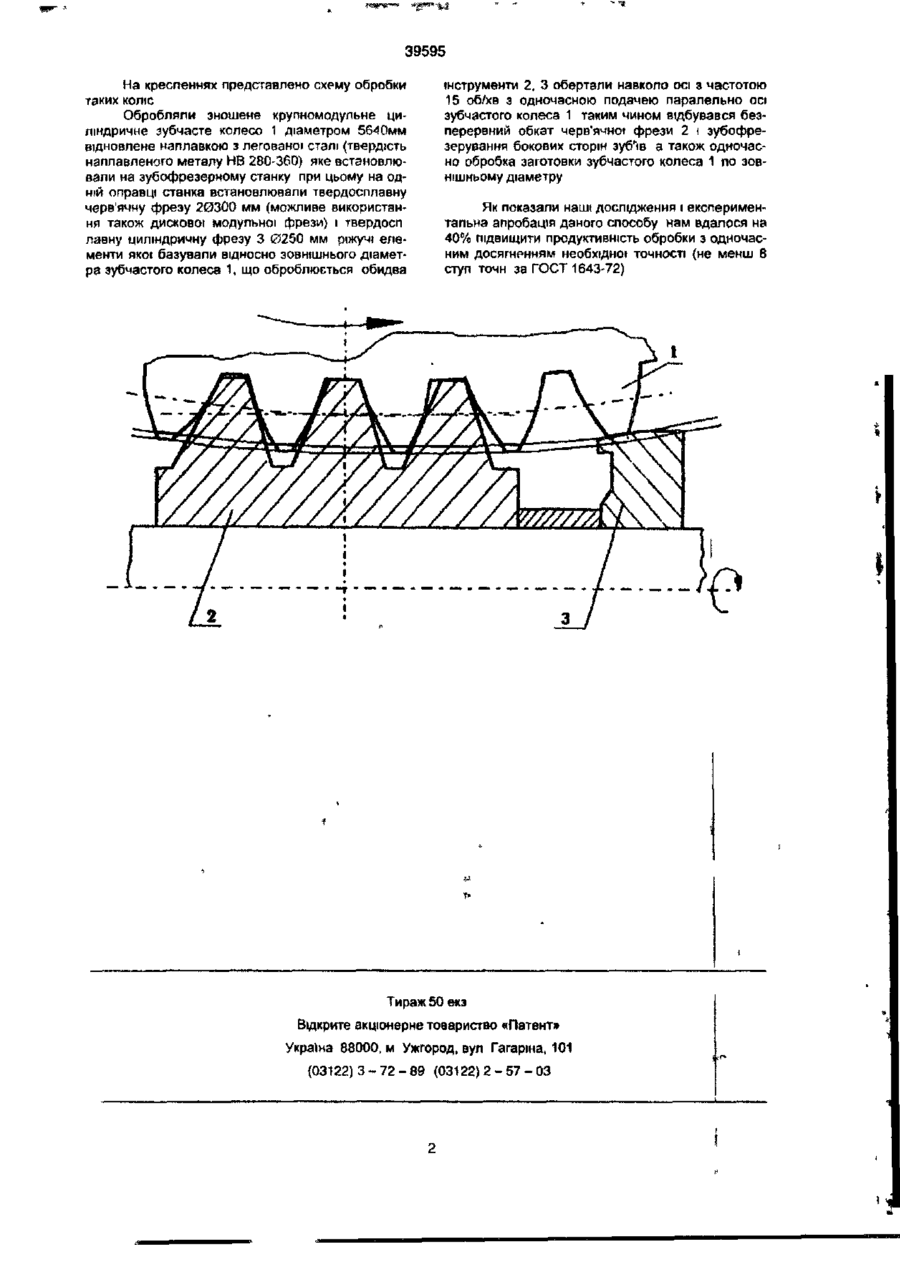

Спосіб обробки крупномодульних циліндричних зубчастих коліс, що включає обробку загото КОЛІС ю о> ю сп со 39595 На кресленнях представлено схему обробки таких коліс Обробляли зношене крупномодульне циліндричне зубчасте колесо 1 діаметром 5640мм відновлене наплавкою з легованої сталі (твердість наплавленого металу НВ 280-360) яке встановлювали на зубофрезерному станку при цьому на одній оправці станка встановлювали твердосплавну черв'ячну фрезу 20300 мм (можливе використання також дискової модульної фрези) і твердосп лавну циліндричну фрезу 3 0250 мм ріжучі елементи якої базували відносно зовнішнього діаметрз зубчастого колеса 1, що оброблюється обидва інструменти 2, 3 обертали навкопо осі з частотою 15 об/хв з одночасною подачею паралельно осі зубчастого колеса 1 таким чином відбувався безперервний обкат черв'ячної фрези 2 І зубофрезерування бокових сторін зуб'їв а також одночасно обробка заготовки зубчастого колеса 1 по зовнішньому діаметру Як показали наші дослідження і експериментальна апробація даного способу нам вдалося на 40% підвищити продуктивність обробки з одночасним досягненням необхідної точності (не менш 8 ступ точн за ГОСТ 1643-72) Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of working large-grained cylindrical gear wheels.
Автори англійськоюRybak Valerii Yakovych, Rozenberh Oleh Oleksandrovych, Mykyschenko Oleksandr Anatoliiovych, Makhovskyi Yurii Oleksiiovych
Назва патенту російськоюСпособ обработки крупномодульных цилиндрических зубчатых колес
Автори російськоюРыбак Валерий Яковлевич, Розенберг Олег Александрович, Микищенко Александр Анатольевич, Маховский Юрий Алексеевич
МПК / Мітки
МПК: B23F 9/00
Мітки: великомодульних, циліндричних, обробки, спосіб, зубчастих, коліс
