Пристрій для контролю зубчастих коліс
Номер патенту: 37021
Опубліковано: 16.04.2001
Автори: Іванов Сергій Олександрович, Антіпов Володимир Степанович, Кокотов Наум Григорович
Текст

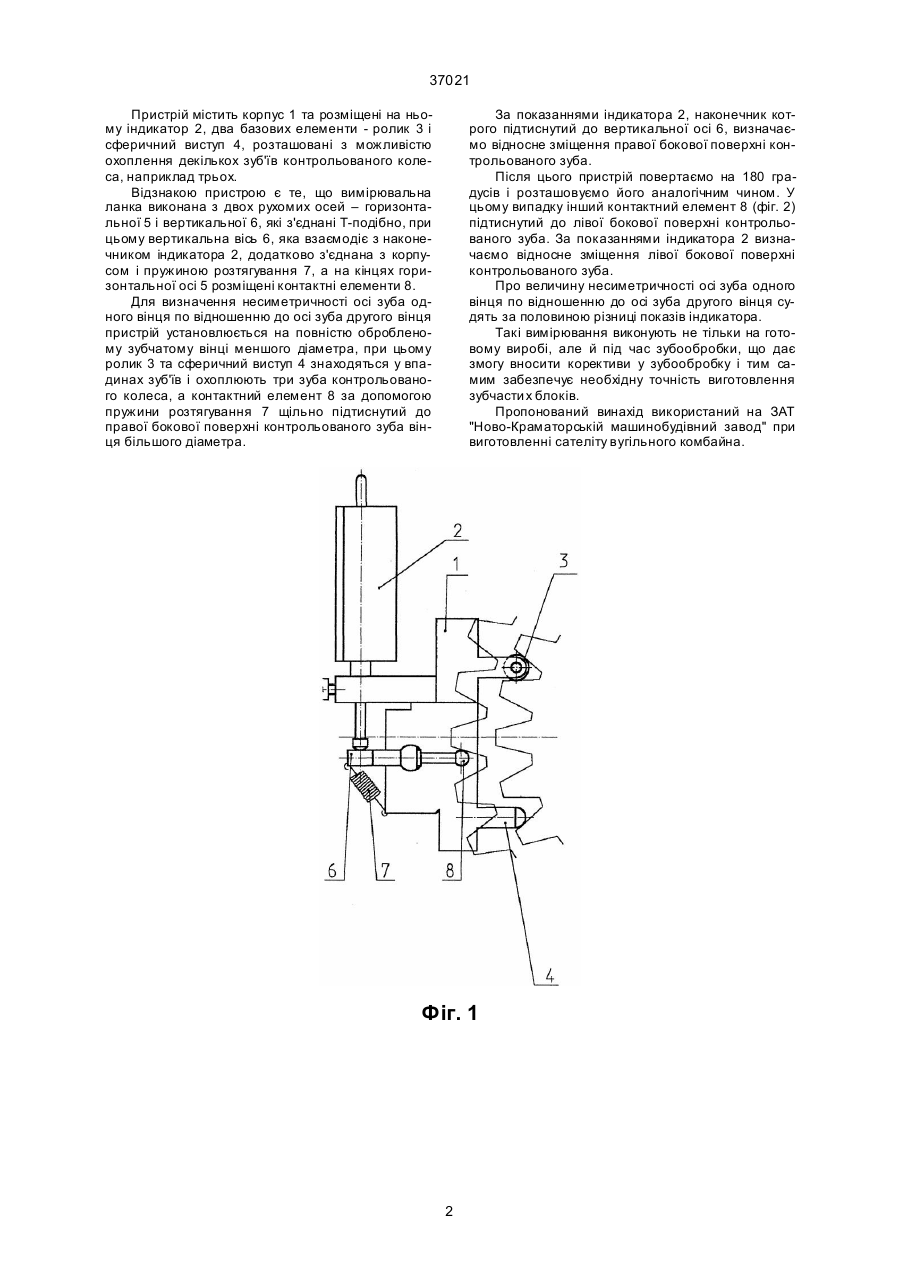

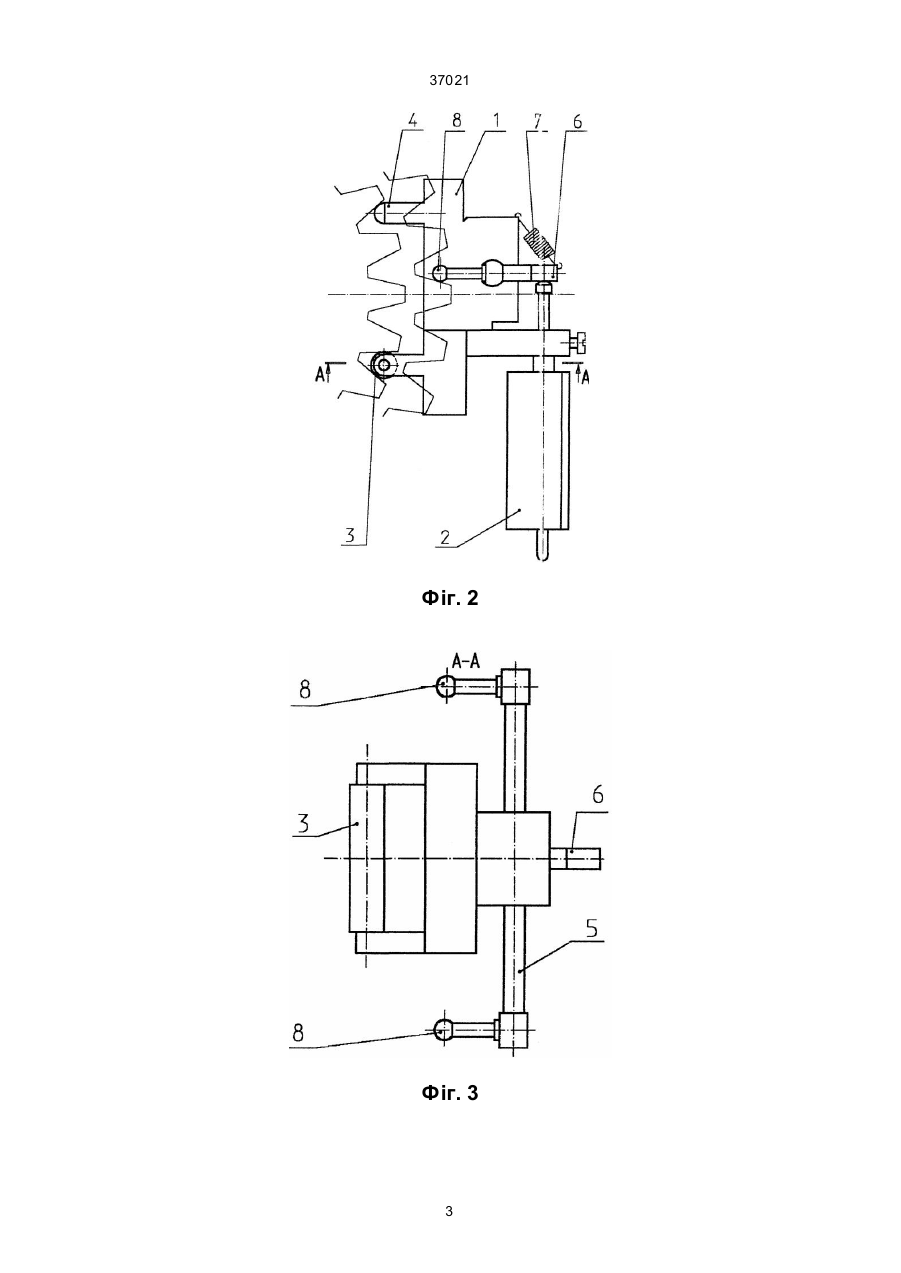

Пристрій для контролю зубчастих коліс, що містить корпус та розміщені на ньому індикатор, 37021 Пристрій містить корпус 1 та розміщені на ньому індикатор 2, два базових елементи - ролик 3 і сферичний виступ 4, розташовані з можливістю охоплення декількох зуб'їв контрольованого колеса, наприклад трьох. Відзнакою пристрою є те, що вимірювальна ланка виконана з двох рухомих осей – горизонтальної 5 і вертикальної 6, які з'єднані Т-подібно, при цьому вертикальна вісь 6, яка взаємодіє з наконечником індикатора 2, додатково з'єднана з корпусом і пружиною розтягування 7, а на кінцях горизонтальної осі 5 розміщені контактні елементи 8. Для визначення несиметричності осі зуба одного вінця по відношенню до осі зуба другого вінця пристрій установлюється на повністю обробленому зубчатому вінці меншого діаметра, при цьому ролик 3 та сферичний виступ 4 знаходяться у впадинах зуб'їв і охоплюють три зуба контрольованого колеса, а контактний елемент 8 за допомогою пружини розтягування 7 щільно підтиснутий до правої бокової поверхні контрольованого зуба вінця більшого діаметра. За показаннями індикатора 2, наконечник котрого підтиснутий до вертикальної осі 6, визначаємо відносне зміщення правої бокової поверхні контрольованого зуба. Після цього пристрій повертаємо на 180 градусів і розташовуємо його аналогічним чином. У цьому випадку інший контактний елемент 8 (фіг. 2) підтиснутий до лівої бокової поверхні контрольованого зуба. За показаннями індикатора 2 визначаємо відносне зміщення лівої бокової поверхні контрольованого зуба. Про величину несиметричності осі зуба одного вінця по відношенню до осі зуба другого вінця судять за половиною різниці показів індикатора. Такі вимірювання виконують не тільки на готовому виробі, але й під час зубообробки, що дає змогу вносити корективи у зубообробку і тим самим забезпечує необхідну точність виготовлення зубчасти х блоків. Пропонований винахід використаний на ЗАТ "Ново-Краматорській машинобудівний завод" при виготовленні сателіту вугільного комбайна. Фіг. 1 2 37021 Фіг. 2 Фіг. 3 3 37021 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of toothed wheels
Автори англійськоюIvanov Serhii Oleksandrovych, Kokotov Naum Hryhorovych, Antipov Volodymyr Stepanovych
Назва патенту російськоюУстройство для контроля зубчатых колес
Автори російськоюИванов Сергей Александрович, Кокотов Наум Григорьевич, Антипов Владимир Степанович
МПК / Мітки
МПК: B23F 23/00
Мітки: зубчастих, контролю, коліс, пристрій
