Волоконно-оптичний кабель в металополімерній оболонці

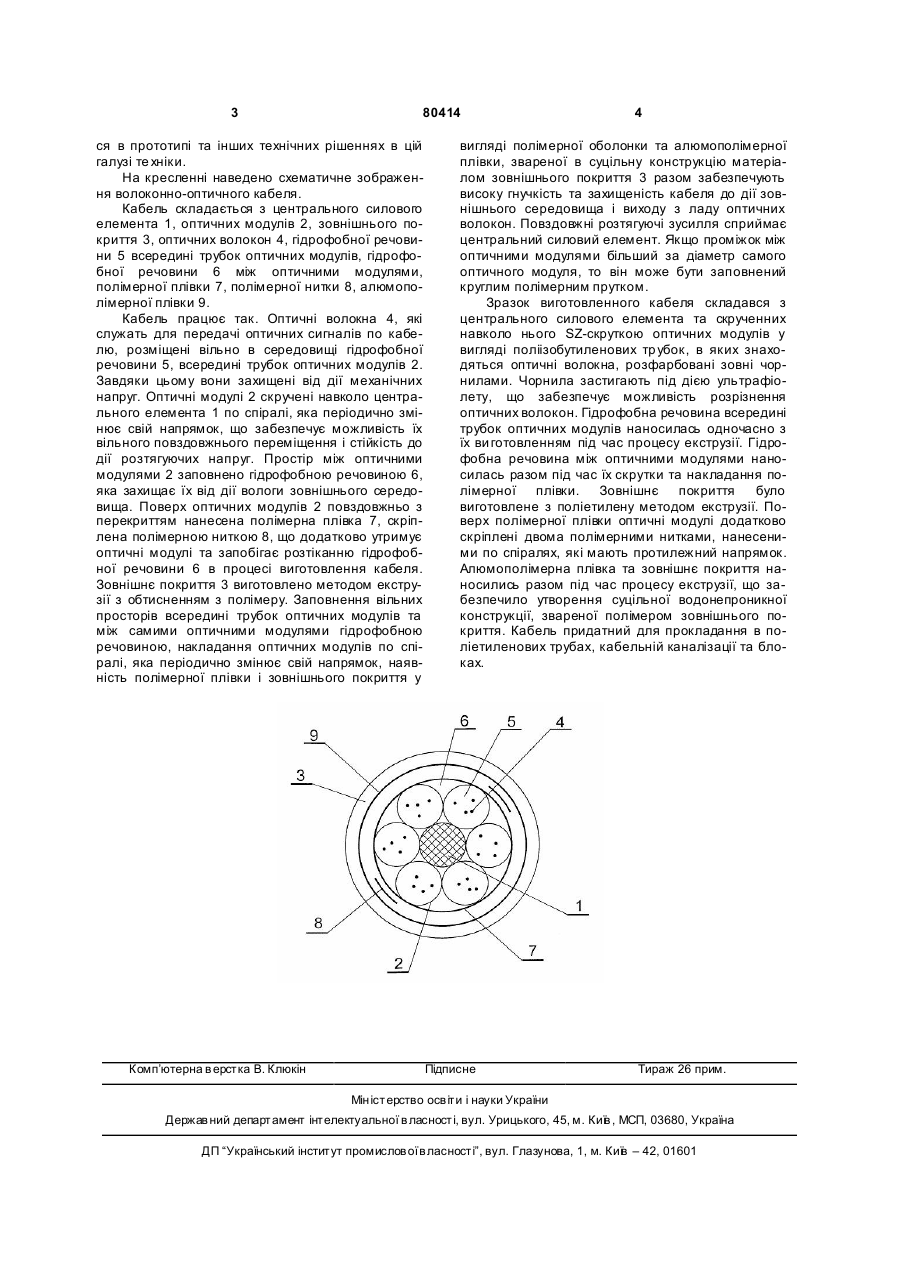

Волоконно-оптичний кабель в металополімерній оболонці, який складається з центрального 3 80414 ся в прототипі та інших технічних рішеннях в цій галузі те хніки. На кресленні наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, алюмополімерної плівки 9. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у Комп’ютерна в ерстка В. Клюкін 4 вигляді полімерної оболонки та алюмополімерної плівки, звареної в суцільну конструкцію матеріалом зовнішнього покриття 3 разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленного кабеля складався з центрального силового елемента та скрученних навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових тр убок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх ви готовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх полімерної плівки оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Алюмополімерна плівка та зовнішнє покриття наносились разом під час процесу екструзії, що забезпечило утворення суцільної водонепроникної конструкції, звареної полімером зовнішнього покриття. Кабель придатний для прокладання в поліетиленових трубах, кабельній каналізації та блоках. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
