Пристрій для пресування заготовок верху взуття у плоскому вигляді

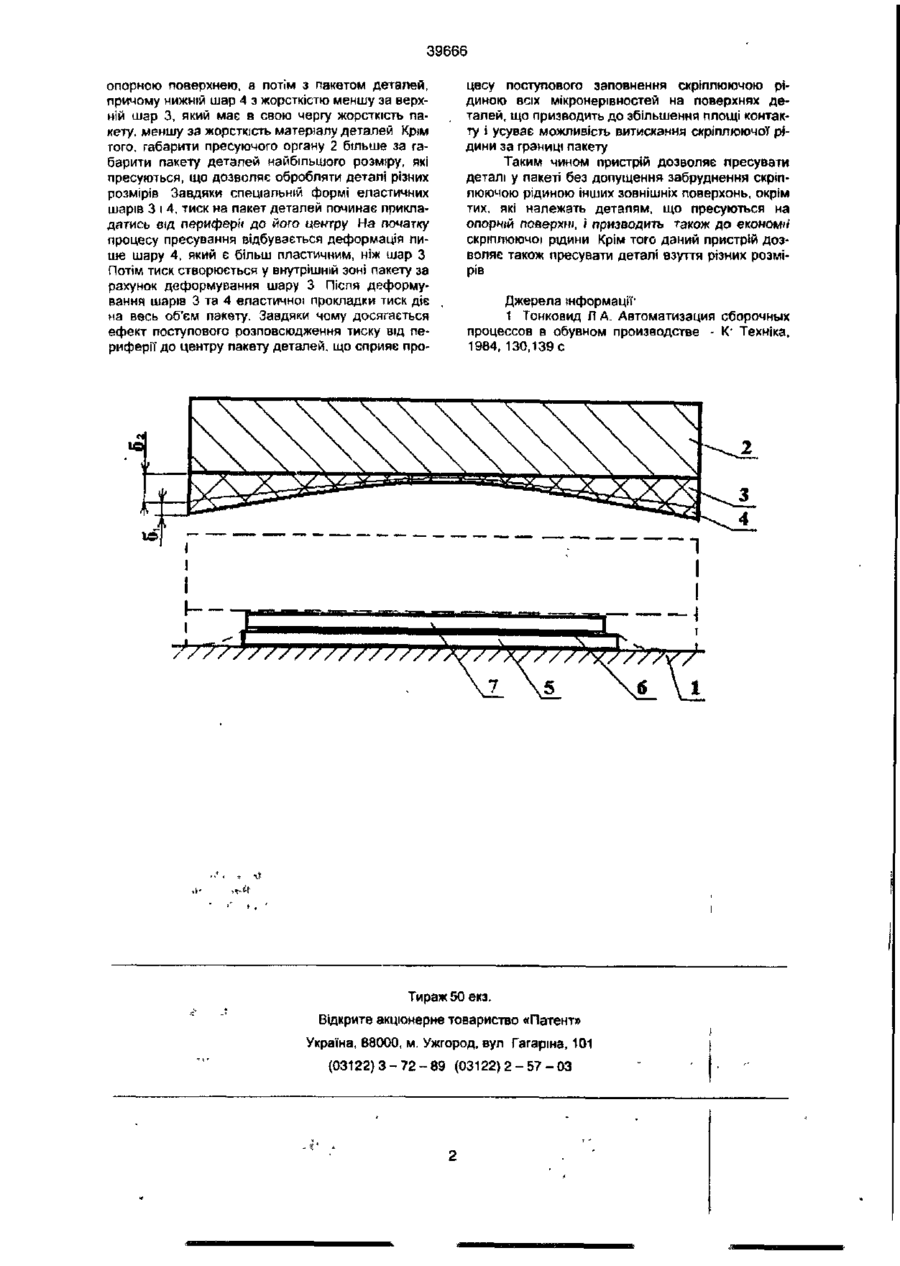

Пристрій для пресування заготовки верху взуття у плоскому вигляді, що включає опорну поверхню та жорсткий пуансон з плоскою пресуючою поверхнею, який відрізняється тим, що до пресуючої поверхні пуансона нерухомо приєднана еластична прокладка, яка утворює замкнену параболічну поверхню і складається не менше, ніж з двох нерухомо з'єднаних між собою окремих шарів еластичних матеріалів з різними деформаційними властивостями, при чому нижній шар має меншу жорсткість, ніж верхній, а верхній - меншу за жорсткість пакету деталей, а загальна товщина шарів еластичної прокладки завжди більша за товщину складеного пакету деталей, при цьому зовнішні габарити пуансона завжди більше за розміри пакету деталей найбільшого розміру. Винахід відноситься до взуттєвого виробництва, а саме до пристроїв пресування багатошарових пакетів і може використовуватись при автоматизації складання заготовок верху взуття у плоскому вигляді Відомо пристрій для попереднього клейового складання заготовок верху взуття у плоскому вигляді, що включає механізм нанесення скріплюючої речовини на поверхню деталі, механізм накладання другої деталі та механізм пресування отриманого пакету на опорній поверхні за допомогою пуансона з плоскою поверхнею [1J. Відомий пристрій не забезпе-ує уникнення явища витискання скріплюючої речовини з зазору між деталями, що погіршує зовнішній вигляд заготовки, збільшує витрати речовини і ускладнює технічне обслуговування обладнання. В основу винаходу поставлено завдання покращення умов пресування та поліпшення зовнішнього вигляду заготовки верху взуття Поставлене завдання вирішується тим, що до пресуючої поверхні пуансона нерухомо приєднана еластична прокладка4, яка утворює замкнену параболічну поверхню і складається не менше, ніж з двох нерухомо з'єднаних між собою окремих шарів еластичних матеріалів з різними деформаційними властивостями, при чому нижній шар має меншу жорсткість, ніж верхній, а верхній - меншу за жорсткість пакету деталей, при цьому зовнішні габарити пуансона завжди більші за розміри пакету деталей найбільшого розміру, а загальна товщина шарів еластичної прокладки завжди більша за товщину пакету деталей, що складається Завдяки використанню шарів еластичної прокладки з різними деформаційними характеристиками досягається ефективне розподілення навантаження на пакет деталей, що пресуються А саме, пресування починається з країв складеного пакету деталей до центру, що запобігає руху скріплююче! речовини за межи зони пресування, і призводить до покращення зовнішнього вигляду заготовки і запобігає збільшенню витрат речовини та спрощує технічне обслуговування обладнання На фігурі показано пристрій для пресування заготовки верху взуття у плоскому вигляді. Пристрій складається з опорної поверхні 1, пуансона 2, еластичної прокладки з шарами 3 і 4. На фігурі також показані нижня базова деталь 5, шар скріплюючої речовини 61 верхня деталь 7. Пристрій працює таким чином На опорну поверхню 1 накладається деталь 5, після нанесення на неї шару скріплюючої речовини 6 накладається деталь 7 Пресуючий орган 2, оснащений еластичною прокладкою, що утворює замкнену параболічну поверхню, яка складається з двох нерухомо з'єднаних між собою еластичних шарів 3 і 4 різної' висоти з різними деформаційними властивостями, починає пресувати створений пакет деталей. Загальна товщина еластичної прокладки завжди більша за товщину складеного пакету деталей 5-6-7, що дозволяє на початку пресування утворити спочатку контакт з ш со (О СУ) со 39666 опорною поверхнею, а потім з пакетом деталей, причому нижній шар 4 з жорсткістю меншу за верхній шар 3, який має в свою чергу жорсткість пакету, меншу за жорсткість матеріалу деталей Крім того, габарити пресуючого органу 2 більше за габарити пакету деталей найбільшого розміру, які пресуються, що дозволяє обробляти деталі різних розмірів Завдяки спеціальній формі еластичних шарів 3 і 4, тиск на пакет деталей починає прикладатись від периферії до його центру На початку процесу пресування відбувається деформація лише шару 4, який є більш пластичним, ніж шар З Потім тиск створюється у внутрішній зоні пакету за рахунок деформування шару 3 Після деформування шарів 3 та 4 еластичної прокладки тиск діє на весь об'єм пакету. Завдяки чому досягається ефект поступового розповсюдження тиску від периферії до центру пакету деталей, що сприяє про цесу поступового заповнення скріплюючою рідиною всіх мікронерівностей на поверхнях деталей, що призводить до збільшення площі контакту і усуває можливість витискання скріплюючої рідини за границі пакету Таким чином пристрій дозволяє пресувати деталі у пакеті без допущення забруднення скріплюючою рідиною Інших зовнішніх поверхонь, окрім тих, які напежать детапям, що пресуються на опортй поверхні, і призводить також до економи' скріплюючої рідини Крім того даний пристрій дозволяє також пресувати деталі взуття різних розмірів Джерела інформації1 1 Тонковид Л А. Автоматизация сборочных процессов в обувном производстве - К' Техніка, 1984, 130,139 с //S//S//S//////// Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Гагарша, 101 (03122)3-72-89 (03122)2-57-03
