Пристрій для клеймування деталей верху і підкладки взуття
Номер патенту: 30304
Опубліковано: 15.11.2000
Автори: Поліщук Олег Степанович, Кармаліта Анатолій Костянтинович
Формула / Реферат
Пристрій для клеймування деталей верху і підкладки взуття, який вміщує корпус, привід, шток, клеймувальну матрицю і механізм переміщення фарбувальної стрічки, який відрізняється тим, що привід виконаний у вигляді електромагнітної котушки, яка розміщена навколо штока, електричний імпульс на яку подається від імпульсного блока живлення, а шток виконаний з двох частин, одна з яких є феромагнетиком, інша - діамагнетиком, механізм переміщення фарбувальної стрічки виконаний у вигляді зубчатої пари і обгінної муфти з передачею обертання в одному напрямку, який отримує рух від приводу штока.
Текст

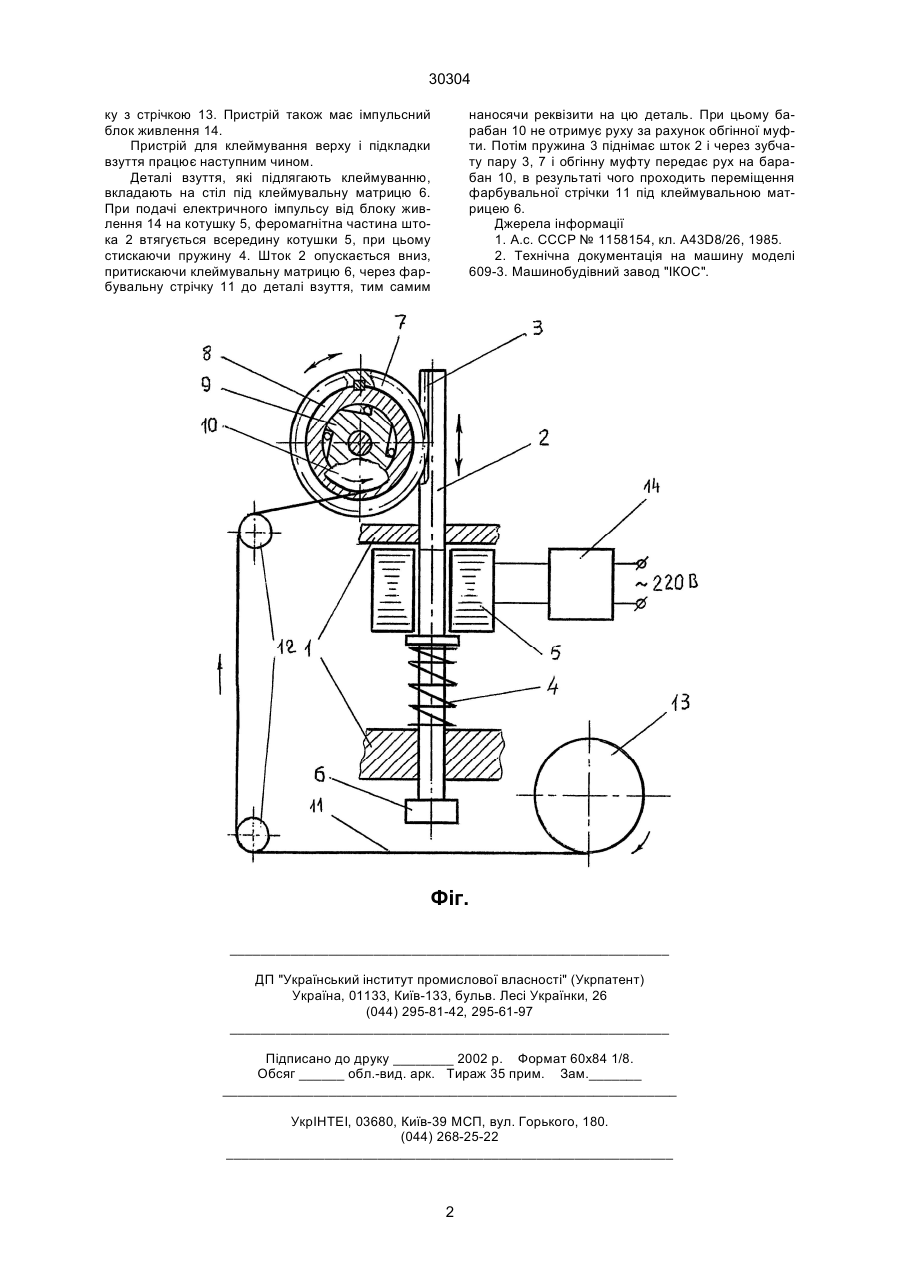

Пристрій для клеймування деталей верху і підкладки взуття, який вміщує корпус, привід, шток, клеймувальну матрицю і механізм переміщення 30304 ку з стрічкою 13. Пристрій також має імпульсний блок живлення 14. Пристрій для клеймування верху і підкладки взуття працює наступним чином. Деталі взуття, які підлягають клеймуванню, вкладають на стіл під клеймувальну матрицю 6. При подачі електричного імпульсу від блоку живлення 14 на котушку 5, феромагнітна частина штока 2 втягується всередину котушки 5, при цьому стискаючи пружину 4. Шток 2 опускається вниз, притискаючи клеймувальну матрицю 6, через фарбувальну стрічку 11 до деталі взуття, тим самим наносячи реквізити на цю деталь. При цьому барабан 10 не отримує руху за рахунок обгінної муфти. Потім пружина 3 піднімає шток 2 і через зубчату пару 3, 7 і обгінну муфту передає рух на барабан 10, в результаті чого проходить переміщення фарбувальної стрічки 11 під клеймувальною матрицею 6. Джерела інформації 1. А.с. СССР № 1158154, кл. А43D8/26, 1985. 2. Технічна документація на машину моделі 609-3. Машинобудівний завод "ІКОС". Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to mark parts of footwear upper and lining
Автори англійськоюKarmalita Anatolii Kostiantynovych, Polischuk Oleh Stepanovych
Назва патенту російськоюУстройство для клеймения деталей верха и подкладки обуви
Автори російськоюКармалита Анатолий Константинович, Полищук Олег Степанович
МПК / Мітки
МПК: A43D 8/00
Мітки: верху, взуття, пристрій, деталей, клеймування, підкладки
