Спосіб визначення величини графічних спотворень на відбитку при тисненні фольгою
Номер патенту: 39743
Опубліковано: 10.03.2009
Автори: Маїк Володимир Зіновійович, Іванчишин Галина Михайлівна
Формула / Реферат
Спосіб визначення величини графічних спотворень на відбитку при тисненні фольгою, який складається з визначення ширини штриха оригіналу та ширини штриха на штампі, який відрізняється тим, що додатково визначають коефіцієнт теплового розширення металу штампа, кут нахилу друкарського елемента штампа, зміну лінійних розмірів друкарського елемента штампа під час тиснення, товщину фольги для тиснення та задають глибину вдавлювання штампа, після чого визначають графічні спотворення на відбитку за формулою:
,
де
- графічні спотворення у системі "оригінал-відбиток", %;
- зміна лінійних розмірів друкарського елемента під час тиснення, мм;
- ширина штриха на оригіналі, мм;
- коефіцієнт теплового лінійного розширення штампа, який залежить від виду матеріалу і температури тиснення;
- глибина вдавлювання штампа, мм;
- кут нахилу друкарського елемента штампа;
- товщини фольги, мм.
Текст

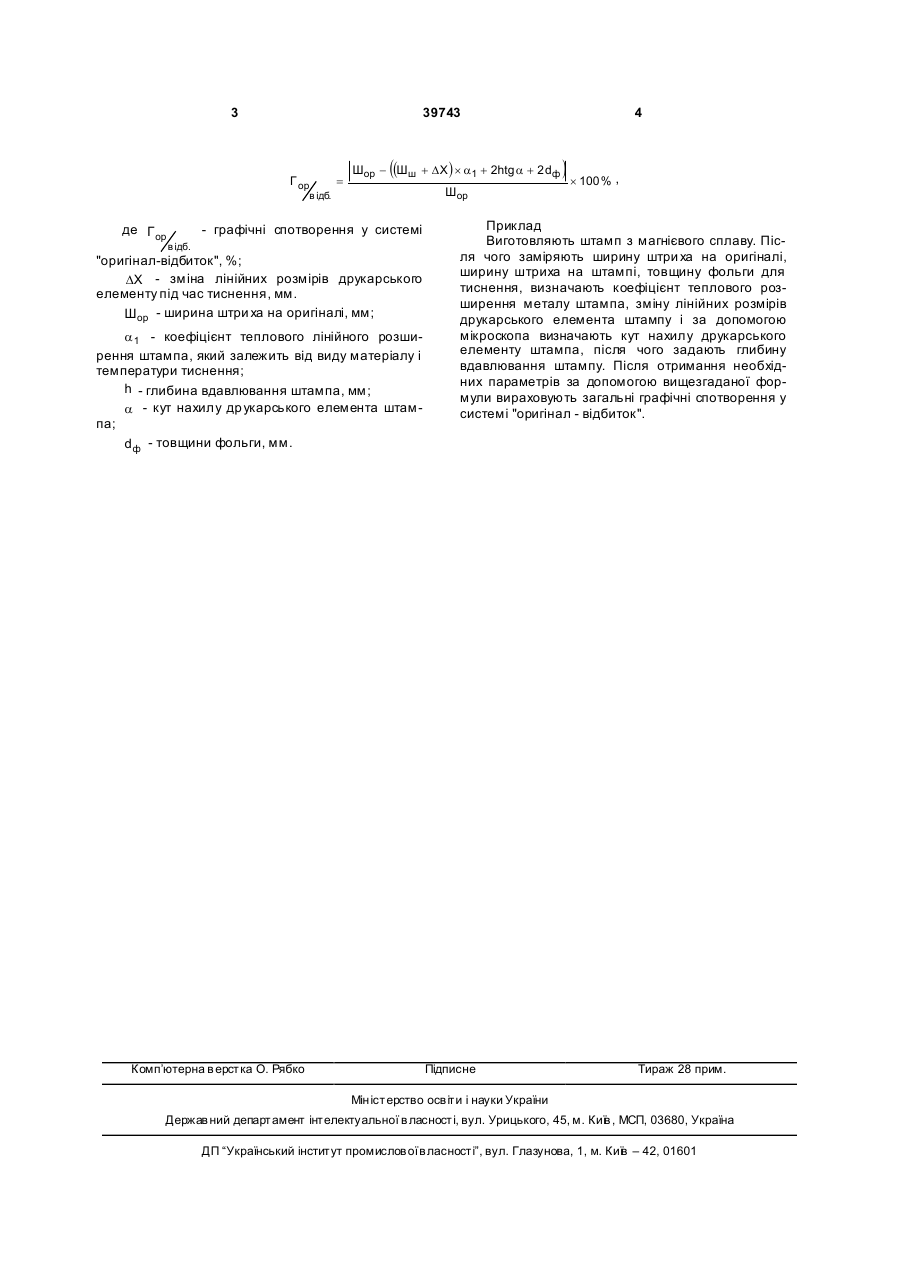

Спосіб визначення величини графічних спотворень на відбитку при тисненні фольгою, який складається з визначення ширини штриха оригі 3 39743 Г ор де Г ор = ( Шор - (Шш + DХ ) ´ a1 + 2htg a + 2 dф Шор в ідб. - графічні спотворення у системі в ідб. "оригінал-відбиток", %; DХ - зміна лінійних розмірів друкарського елементу під час тиснення, мм. Шор - ширина штри ха на оригіналі, мм; a 1 - коефіцієнт теплового лінійного розширення штампа, який залежить від виду матеріалу і температури тиснення; h - глибина вдавлювання штампа, мм; a - кут нахилу др укарського елемента штампа; d ф - товщини фольги, мм. Комп’ютерна в ерстка О. Рябко 4 ) ´ 100 % , Приклад Виготовляють штамп з магнієвого сплаву. Після чого заміряють ширину штри ха на оригіналі, ширину штриха на штампі, товщину фольги для тиснення, визначають коефіцієнт теплового розширення металу штампа, зміну лінійних розмірів друкарського елемента штампу і за допомогою мікроскопа визначають кут нахилу друкарського елементу штампа, після чого задають глибину вдавлювання штампу. Після отримання необхідних параметрів за допомогою вищезгаданої формули вираховують загальні графічні спотворення у системі "оригінал - відбиток". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of value of graphical distortions on imprint at stamping with foil
Автори англійськоюMaik Volodymyr Zinoviiovych, Ivanchyshyn Halyna Mykhailivna
Назва патенту російськоюСпособ определения величины графических искажений на отпечатке при тиснении фольгой
Автори російськоюМаик Владимир Зиновьевич, Иванчишин Галина Михайловна
МПК / Мітки
МПК: G01N 25/00
Мітки: тисненні, спотворень, графічних, величини, спосіб, відбитку, визначення, фольгою
