Універсальний плоскоріз-коса “міг”
Формула / Реферат
Універсальний плоскоріз-коса, який складається з державки, різальної частини з розпушувальними зубами, виконаними як одне ціле, який відрізняється тим, що різальна частина плоскоріза кріпиться до державки за допомогою заклепок, а для кріплення державки до дерев'яної ручки є кріпильний болт, причому різальна частина плоскоріза має гострий кут з можливістю його зміни.
Текст

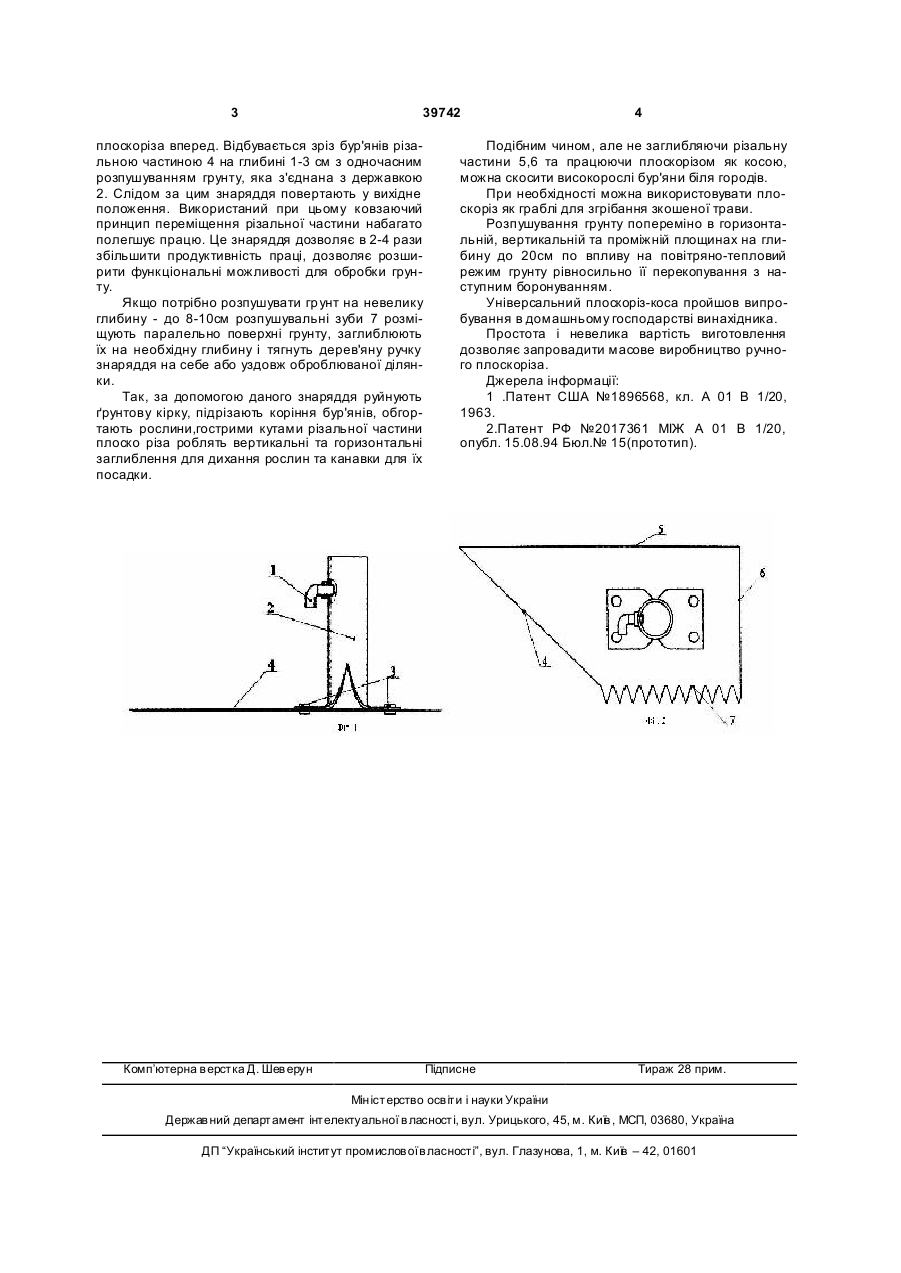

Універсальний плоскоріз-коса, який складається з державки, різальної частини з розпушувальними зубами, виконаними як одне ціле, який відрізняє ться тим, що різальна частина плоскоріза кріпиться до державки за допомогою заклепок, а для кріплення державки до дерев'яної ручки є кріпильний болт, причому різальна частина плоскоріза має гострий кут з можливістю його зміни. (19) (21) u200811873 (22) 06.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ГОРЛАТИХ МИХАЙЛО ВОЛОДИМИРОВИЧ, UA (73) ГОРЛАТИХ МИХАЙЛО ВОЛОДИМИРОВИЧ, UA 3 39742 плоскоріза вперед. Відбувається зріз бур'янів різальною частиною 4 на глибині 1-3 см з одночасним розпушуванням грунту, яка з'єднана з державкою 2. Слідом за цим знаряддя повертають у вихідне положення. Використаний при цьому ковзаючий принцип переміщення різальної частини набагато полегшує працю. Це знаряддя дозволяє в 2-4 рази збільшити продуктивність праці, дозволяє розширити функціональні можливості для обробки грунту. Якщо потрібно розпушувати гр унт на невелику глибину - до 8-10см розпушувальні зуби 7 розміщують паралельно поверхні грунту, заглиблюють їх на необхідну глибину і тягнуть дерев'яну ручку знаряддя на себе або уздовж оброблюваної ділянки. Так, за допомогою даного знаряддя руйнують ґрунтову кірку, підрізають коріння бур'янів, обгортають рослини,гострими кутами різальної частини плоско різа роблять вертикальні та горизонтальні заглиблення для дихання рослин та канавки для їх посадки. Комп’ютерна в ерстка Д. Шев ерун 4 Подібним чином, але не заглибляючи різальну частини 5,6 та працюючи плоскорізом як косою, можна скосити високорослі бур'яни біля городів. При необхідності можна використовувати плоскоріз як граблі для згрібання зкошеної трави. Розпушування грунту попереміно в горизонтальній, вертикальній та проміжній площинах на глибину до 20см по впливу на повітряно-тепловий режим грунту рівносильно її перекопування з наступним боронуванням. Універсальний плоскоріз-коса пройшов випробування в домашньому господарстві винахідника. Простота і невелика вартість виготовлення дозволяє запровадити масове виробництво ручного плоскоріза. Джерела інформації: 1 .Патент США №1896568, кл. А 01 В 1/20, 1963. 2.Патент РФ №2017361 МІЖ А 01 В 1/20, опубл. 15.08.94 Бюл.№ 15(прототип). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultipurpose flat hoe scythe "mih"
Автори англійськоюHorlatykh Mykhailo Volodymyrovych
Назва патенту російськоюУниверсальный плоскорез-коса "миг"
Автори російськоюГорлатых Михаил Владимирович
МПК / Мітки
МПК: A01B 1/08
Мітки: плоскоріз-коса, універсальний, міг
