Рухомий стіл гідравлічного преса
Формула / Реферат
Рухомий стіл гідравлічного преса, що містить гідравлічні циліндри плунжерного типу, встановлені на мостах преса, плиту, що переміщується по напрямних, систему керування у вигляді чотириклапанного розподільника, який відрізняється тим, що між кожним гідроциліндром та плитою стола встановлено рухомі опори, які жорстко з'єднано між собою, на кожній опорі встановлено поліспаст, одну нитку якого з'єднано з плитою стола, а іншу - з протилежним гідроциліндром, так, щоб під час руху стола кожна опора завжди знаходилася посередині між плитою стола та відповідним гідроциліндром.
Текст

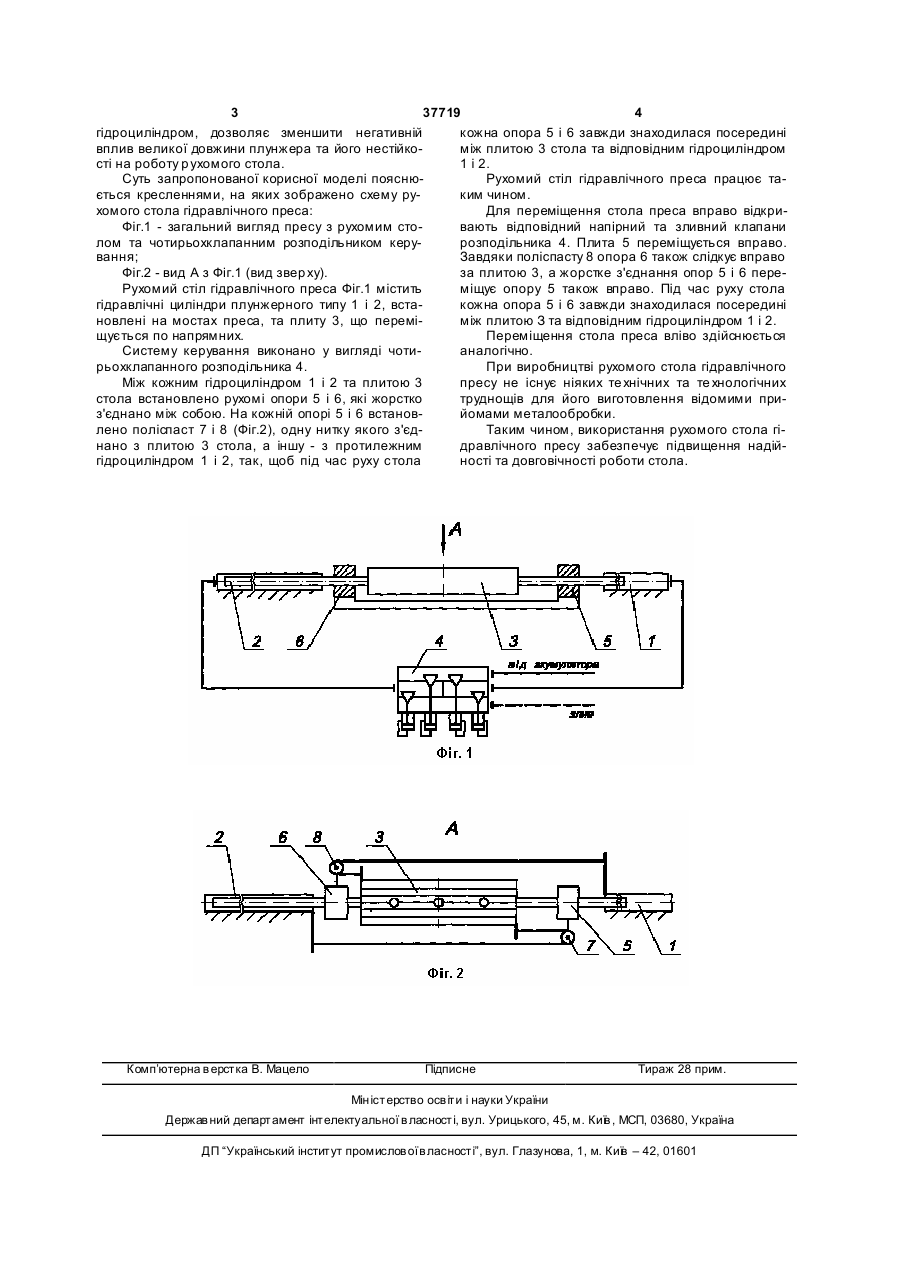

Рухомий стіл гідравлічного преса, що містить гідравлічні циліндри плунжерного типу, встановлені на мостах преса, плиту, що переміщується по 3 37719 4 гідроциліндром, дозволяє зменшити негативній кожна опора 5 і 6 завжди знаходилася посередині вплив великої довжини плунжера та його нестійкоміж плитою 3 стола та відповідним гідроциліндром сті на роботу р ухомого стола. 1 і 2. Суть запропонованої корисної моделі пояснюРухомий стіл гідравлічного преса працює тається кресленнями, на яких зображено схему руким чином. хомого стола гідравлічного преса: Для переміщення стола преса вправо відкриФіг.1 - загальний вигляд пресу з рухомим стовають відповідний напірний та зливний клапани лом та чотирьохклапанним розподільником керурозподільника 4. Плита 5 переміщується вправо. вання; Завдяки поліспасту 8 опора 6 також слідкує вправо Фіг.2 - вид А з Фіг.1 (вид звер ху). за плитою 3, а жорстке з'єднання опор 5 і 6 переРухомий стіл гідравлічного преса Фіг.1 містить міщує опору 5 також вправо. Під час руху стола гідравлічні циліндри плунжерного типу 1 і 2, встакожна опора 5 і 6 завжди знаходилася посередині новлені на мостах преса, та плиту 3, що переміміж плитою З та відповідним гідроциліндром 1 і 2. щується по напрямних. Переміщення стола преса вліво здійснюється Систему керування виконано у вигляді чотианалогічно. рьохклапанного розподільника 4. При виробництві рухомого стола гідравлічного Між кожним гідроциліндром 1 і 2 та плитою 3 пресу не існує ніяких те хнічних та те хнологічних стола встановлено рухомі опори 5 і 6, які жорстко труднощів для його виготовлення відомими приз'єднано між собою. На кожній опорі 5 і 6 встановйомами металообробки. лено поліспаст 7 і 8 (Фіг.2), одну нитку якого з'єдТаким чином, використання рухомого стола гінано з плитою 3 стола, а іншу - з протилежним дравлічного пресу забезпечує підвищення надійгідроциліндром 1 і 2, так, щоб під час руху стола ності та довговічності роботи стола. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMovable table of hydraulic press
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюПодвижный стол гидравлического пресса
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B30B 15/00
Мітки: гідравлічного, стіл, преса, рухомий
