Спосіб створення фільтруючого матеріалу

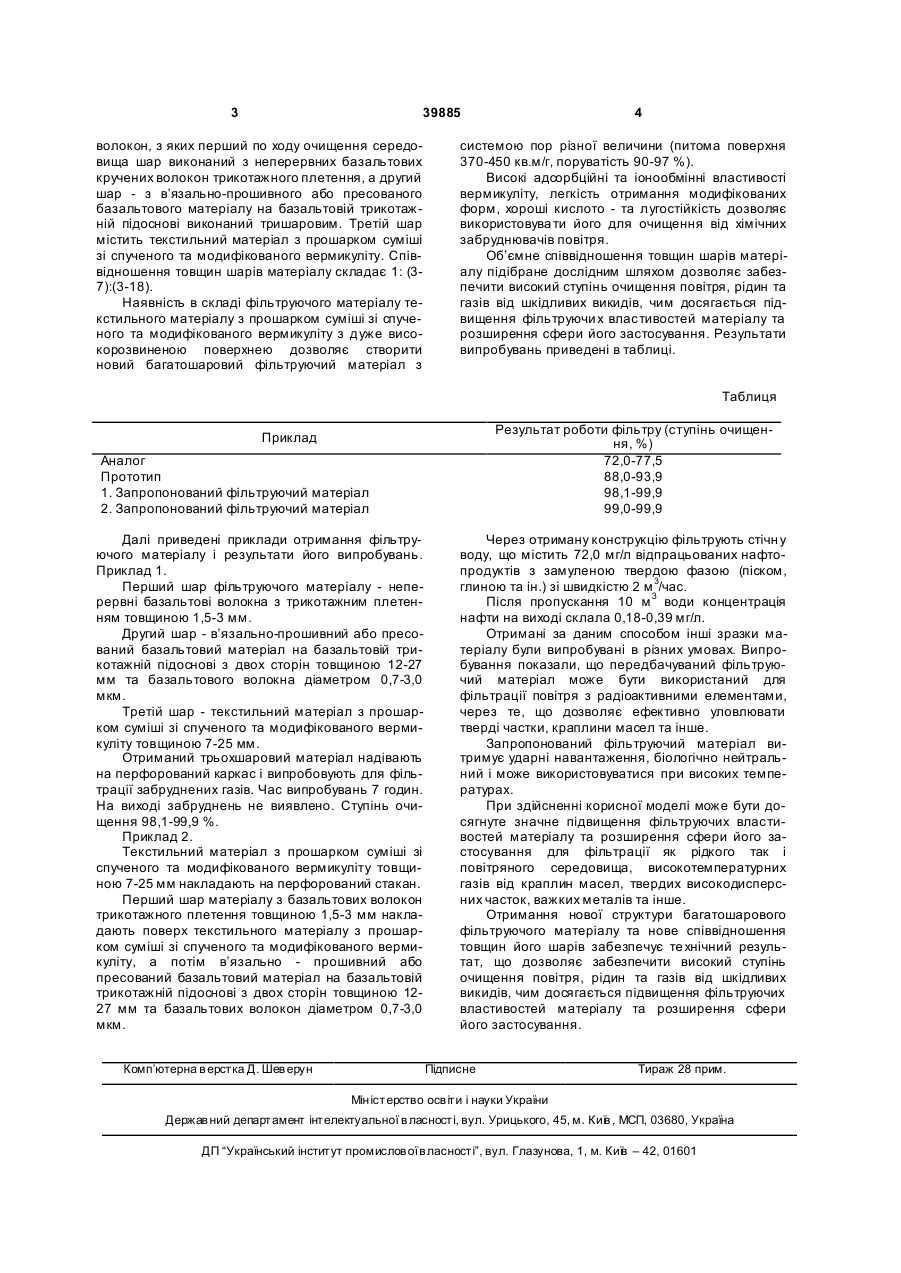

Спосіб створення фільтруючого матеріалу, що містить шари волокон, до складу якого входять шари волокон, з яких перший по ходу очищення середовища шар виконаний з неперервних базальтових кручених волокон трикотажного плетення, а другий шар - з в'язально-прошивного або пресованого базальтового матеріалу на базальтовій трикотажній підоснові, який відрізняється тим, що матеріал виконаний тришаровим, при цьому третій шар виконаний з текстильного матеріалу з прошарком суміші зі спученого та модифікованого вермикуліту, а співвідношення товщин шарів матеріалу складає 1:(3-7):(3-18). (19) (21) u200813700 (22) 27.11.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ЯЩЕНКО ОЛЬГА МИХАЙЛІВН А, U A, БОЖКО ВАСИЛЬ ІВАНОВИЧ, U A, КЛЕВЦОВ ВАСИЛЬ МИКОЛАЙОВИЧ, U A, ЧУВАШОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, РИБАЛКА ЄВГЕН ОЛЕКСІЙОВИЧ, UA, КУЗЬМЕНКО КАТЕРИНА СЕРГІЇВНА, UA, СМІРНОВА СВІТЛАН А ВОЛОДИ МИРІВНА, UA, ЛАТКО НАДІЯ ВАСИЛІВНА, U A (73) ІНСТИТУТ ПРОБЛЕМ МАТЕРІАЛОЗНАВСТВА ІМ. І.М.ФРАНЦЕВИЧА НАН УКРАЇНИ, U A 3 39885 волокон, з яких перший по ходу очищення середовища шар виконаний з неперервних базальтових кручених волокон трикотажного плетення, а другий шар - з в’язально-прошивного або пресованого базальтового матеріалу на базальтовій трикотажній підоснові виконаний тришаровим. Третій шар містить текстильний матеріал з прошарком суміші зі спученого та модифікованого вермикуліту. Співвідношення товщин шарів матеріалу складає 1: (37):(3-18). Наявність в складі фільтруючого матеріалу текстильного матеріалу з прошарком суміші зі спученого та модифікованого вермикуліту з дуже високорозвиненою поверхнею дозволяє створити новий багатошаровий фільтруючий матеріал з 4 системою пор різної величини (питома поверхня 370-450 кв.м/г, поруватість 90-97 %). Високі адсорбційні та іонообмінні властивості вермикуліту, легкість отримання модифікованих форм, хороші кислото - та лугостійкість дозволяє використовува ти його для очищення від хімічних забруднювачів повітря. Об’ємне співвідношення товщин шарів матеріалу підібране дослідним шляхом дозволяє забезпечити високий ступінь очищення повітря, рідин та газів від шкідливих викидів, чим досягається підвищення фільтруючи х властивостей матеріалу та розширення сфери його застосування. Результати випробувань приведені в таблиці. Таблиця Результат роботи фільтру (ступінь очищення, %) 72,0-77,5 88,0-93,9 98,1-99,9 99,0-99,9 Приклад Аналог Прототип 1. Запропонований фільтруючий матеріал 2. Запропонований фільтруючий матеріал Далі приведені приклади отримання фільтруючого матеріалу і результати його випробувань. Приклад 1. Перший шар фільтруючого матеріалу - неперервні базальтові волокна з трикотажним плетенням товщиною 1,5-3 мм. Другий шар - в’язально-прошивний або пресований базальтовий матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 12-27 мм та базальтового волокна діаметром 0,7-3,0 мкм. Третій шар - текстильний матеріал з прошарком суміші зі спученого та модифікованого вермикуліту товщиною 7-25 мм. Отриманий трьохшаровий матеріал надівають на перфорований каркас і випробовують для фільтрації забруднених газів. Час випробувань 7 годин. На виході забруднень не виявлено. Ступінь очищення 98,1-99,9 %. Приклад 2. Текстильний матеріал з прошарком суміші зі спученого та модифікованого вермикуліту товщиною 7-25 мм накладають на перфорований стакан. Перший шар матеріалу з базальтових волокон трикотажного плетення товщиною 1,5-3 мм накладають поверх текстильного матеріалу з прошарком суміші зі спученого та модифікованого вермикуліту, а потім в’язально - прошивний або пресований базальтовий матеріал на базальтовій трикотажній підоснові з двох сторін товщиною 1227 мм та базальтових волокон діаметром 0,7-3,0 мкм. Комп’ютерна в ерстка Д. Шев ерун Через отриману конструкцію фільтрують стічн у воду, що містить 72,0 мг/л відпрацьованих нафтопродуктів з замуленою твердою фазою (піском, глиною та ін.) зі швидкістю 2 м 3/час. Після пропускання 10 м 3 води концентрація нафти на виході склала 0,18-0,39 мг/л. Отримані за даним способом інші зразки матеріалу були випробувані в різних умовах. Випробування показали, що передбачуваний фільтруючий матеріал може бути використаний для фільтрації повітря з радіоактивними елементами, через те, що дозволяє ефективно уловлювати тверді частки, краплини масел та інше. Запропонований фільтруючий матеріал витримує ударні навантаження, біологічно нейтральний і може використовуватися при високих температурах. При здійсненні корисної моделі може бути досягнуте значне підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування для фільтрації як рідкого так і повітряного середовища, високотемпературних газів від краплин масел, твердих високодисперсних часток, важких металів та інше. Отримання нової структури багатошарового фільтруючого матеріалу та нове співвідношення товщин його шарів забезпечує те хнічний результат, що дозволяє забезпечити високий ступінь очищення повітря, рідин та газів від шкідливих викидів, чим досягається підвищення фільтруючих властивостей матеріалу та розширення сфери його застосування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
