Ємнісний сенсор для вимірювання вологості
Номер патенту: 39894
Опубліковано: 10.03.2009
Автори: Звягін Олександр Сергійович, Осадчук Олександр Володимирович, Осадчук Володимир Степанович
Формула / Реферат
Ємнісний сенсор для вимірювання вологості, що містить систему електродів, який відрізняється тим, що в нього введено хрестоподібні діелектричні фіксатори електродів, які закріплено до діелектричної труби, причому електроди виконані у вигляді циліндричних пластин різного діаметра.
Текст

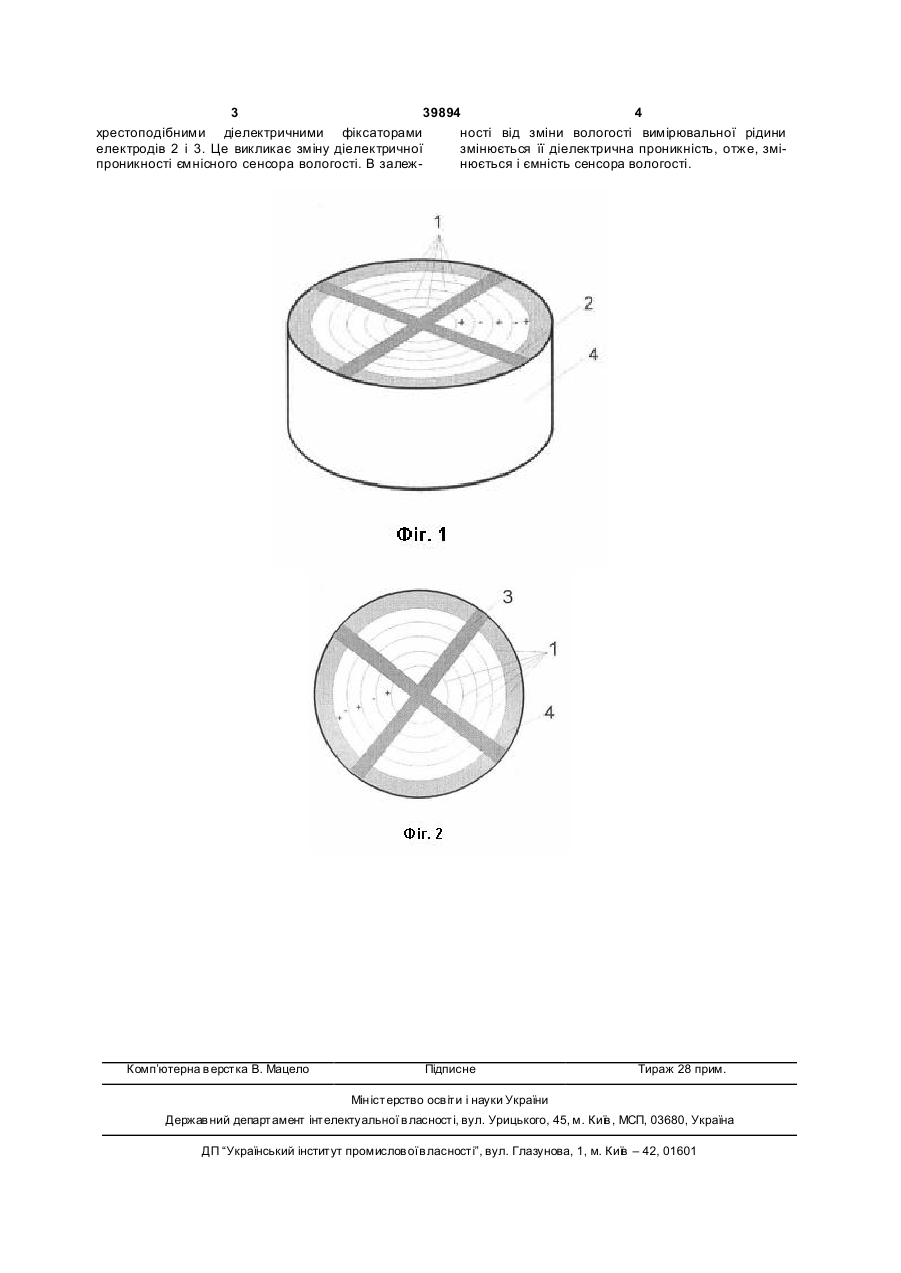

Ємнісний сенсор для вимірювання вологості, що містить систему електродів, який відрізняється тим, що в нього введено хрестоподібні діелектричні фіксатори електродів, які закріплено до діелектричної труби, причому електроди виконані у вигляді циліндричних пластин різного діаметра. (19) (21) u200814033 (22) 05.12.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ОСАДЧУК ВОЛОДИ МИР СТЕПАНОВИЧ, U A, ОСАДЧУК ОЛЕКС АНДР ВОЛОДИМИРОВИЧ, U A, ЗВЯГІН ОЛЕКСАНДР СЕРГІЙОВИЧ, UA 3 39894 4 хрестоподібними діелектричними фіксаторами ності від зміни вологості вимірювальної рідини електродів 2 і 3. Це викликає зміну діелектричної змінюється її діелектрична проникність, отже, зміпроникності ємнісного сенсора вологості. В залежнюється і ємність сенсора вологості. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCapacitor sensor for measurement of humidity
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych, Zviahin Oleksandr Serhiiovych
Назва патенту російськоюЕмкостный сенсор для измерения влажности
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович, Звягин Александр Сергеевич
МПК / Мітки
МПК: G01N 27/22
Мітки: вимірювання, ємнісний, вологості, сенсор
Код посилання
<a href="https://ua.patents.su/2-39894-ehmnisnijj-sensor-dlya-vimiryuvannya-vologosti.html" target="_blank" rel="follow" title="База патентів України">Ємнісний сенсор для вимірювання вологості</a>
Сенсор вологості
Номер патенту: 11764
Опубліковано: 16.01.2006
Автори: Гельжинський Ігор Ігорович, Возняк Катерина Юріївна, Готра Зенон Юрійович, Глушик Ірина Петрівна
МПК: G01N 25/56, G01N 27/22
Формула / Реферат:
Сенсор вологості, який містить діелектричну підкладку з двома електродами та шаром вологочутливого матеріалу між ними, який відрізняється тим, що електроди виготовлені у вигляді сіток.
Сенсор вологості
Номер патенту: 37047
Опубліковано: 16.04.2001
Автори: Готра Зенон Юрійович, Мельник Олег Миронович
МПК: G01N 25/56
Текст:
...Після того як волога буде поглинута всією поверхнею вологопроникного матеріалу електродів 1, переважатиме об'ємне поглинання вологи, при якому буде відбува тися електричний контакт електропровідних мікрочастинок 3 в об'ємі вологопроникного матеріалу 2. В цьому випадку ємність утвореного конденсатора змінюватиметься за ра хунок зміни товщини діелектричного шару конденсатора, утвореного шаром вологочутливого матеріалу 2 і тією частиною...
Сенсор вологості
Номер патенту: 34240
Опубліковано: 15.02.2001
Автори: Казімір Камуда, Готра Олександра Зенонівна, Дубницька Іванна Євгенівна, Готра Зенон Юрійович
МПК: G01N 25/56
Текст:
...вологочутливого матеріалу 3 пропорційно до вологості середовища, і, відповідно до цього, буде змінюватися ємність сенсора вологості. Для повер нення сенсора вологості у ви хідний стан, тобто для десорбції з шару вологочутли вого матеріалу вологи, через електроди 1 і 2 пропускають струм, внаслідок чого шар вологочутливого матеріалу З короткочасно нагрівається до температури необхідної для повного виділення поглинутої в процесі вимі-рювань...

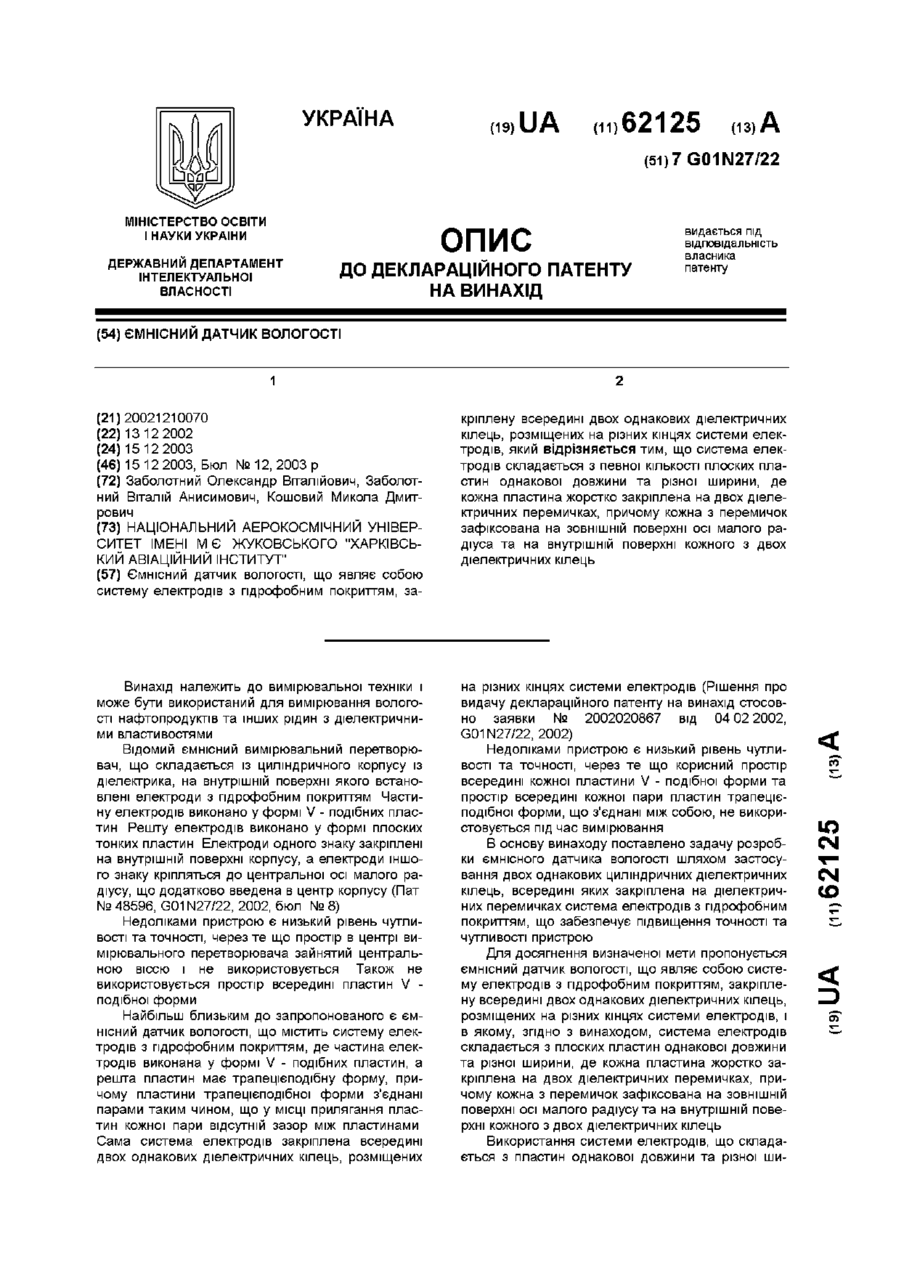

Ємнісний датчик вологості
