Пристрій для визначення миттєвих значень пульсу
Номер патенту: 41826
Опубліковано: 17.09.2001
Автори: Мисаковець Олексій Григорович, Баштевич Микола Васильович, Рабик Василь Григорович, Гжегоцький Мечислав Романович, Благітко Богдан Ярославович, Петришин Юрій Степанович
Формула / Реферат
1. Пристрій для визначення миттєвих значень пульсу, що виконаний у вигляді корпусу, в якому розміщені послідовно поєднані давач пульсу, блок підсилювачів, компаратор і блок живлення, який відрізняється тим, що на одній друкованій платі розміщені давач пульсу, що складається зі світлодіода, працюючого в червоній області, світлодіода, працюючого в інфрачервоній області, які розміщені перпендикулярно до повздовжньої осі пальця в області першої фаланги, та фотодіода, який розміщений на одній осі з світлодіодами, але з протилежної сторони пальця, причому в корпусі пристрою між світлодіодами та фотодіодом виконаний отвір для пальця, пристрій додатково оснащений виводами для підключення через інтерфейсний кабель до послідовного порту персонального комп'ютера.
2. Пристрій за п.1, який відрізняється тим, що блок підсилювачів складається з каскадів підсилювачів, активних фільтрів високих та низьких частот, послідовно поєднаних між собою.
3. Пристрій за пп. 1,2, який відрізняється тим, що блок живлення складається з двох однакових стабілітронів та обмежувальних резисторів, на які подаються вихідні сигнали програмованої полярності з послідовного порту персонального комп'ютеру.
Текст

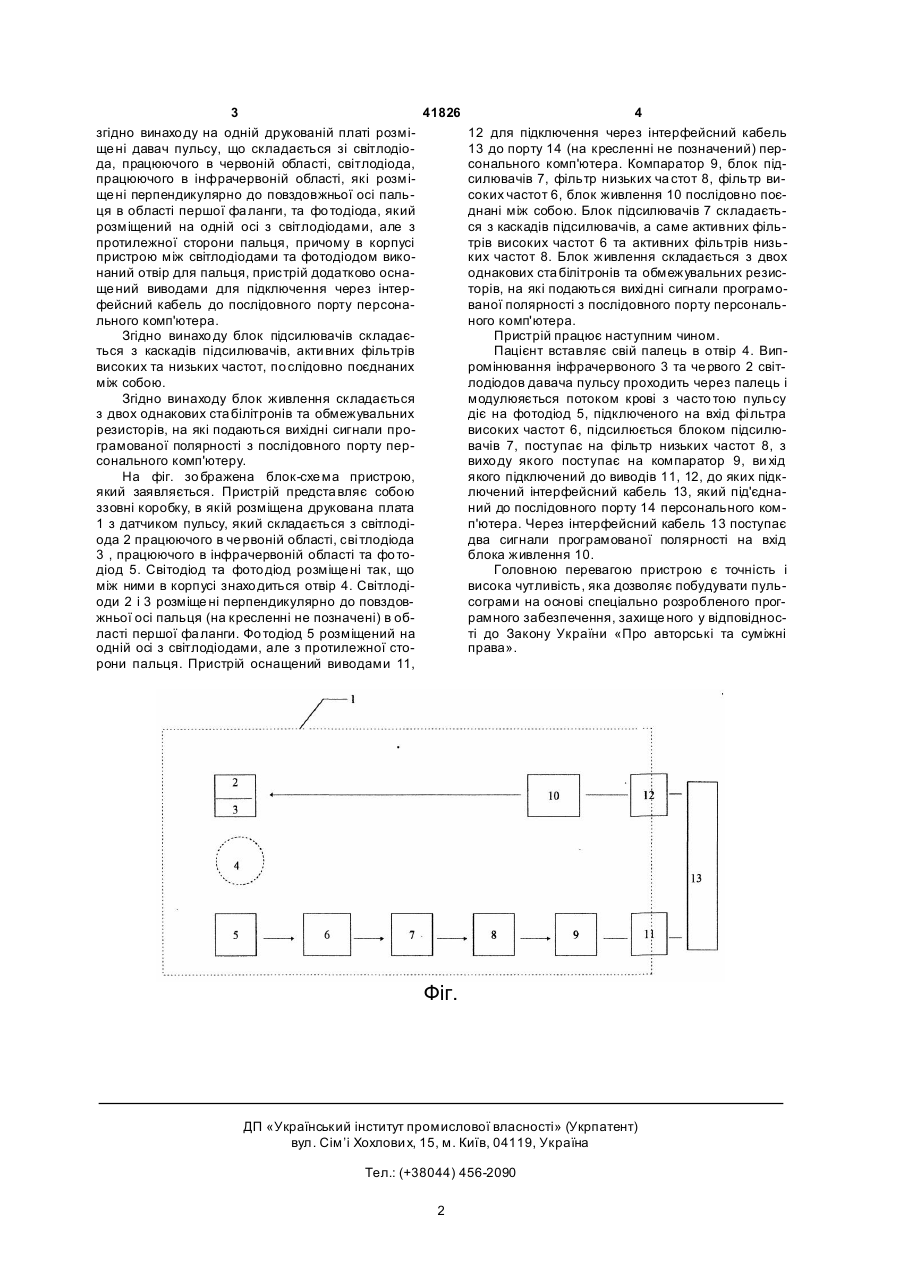

1. Пристрій для визначення миттєвих значень пульсу, що виконаний у вигляді корпусу, в якому розміщені послідовно поєднані давач пульсу, блок підсилювачів, компаратор і блок живлення, який відрізняє ться тим, що на одній друкованій платі розміщені давач пульсу, що складається зі світло 2 3 41826 4 згідно винахо ду на одній друкованій платі розмі12 для підключення через інтерфейсний кабель ще ні давач пульсу, що складається зі світлодіо13 до порту 14 (на кресленні не позначений) перда, працюючого в червоній області, світлодіода, сонального комп'ютера. Компаратор 9, блок підпрацюючого в інфрачервоній області, які розмісилювачів 7, фільтр низьких ча стот 8, фільтр вище ні перпендикулярно до повздовжньої осі пальсоких частот 6, блок живлення 10 послідовно поєця в області першої фа ланги, та фо тодіода, який днані між собою. Блок підсилювачів 7 складаєтьрозміщений на одній осі з світлодіодами, але з ся з каскадів підсилювачів, а саме активних фільпротилежної сторони пальця, причому в корпусі трів високих частот 6 та активних фільтрів низьпристрою між світлодіодами та фотодіодом викоких частот 8. Блок живлення складається з двох наний отвір для пальця, пристрій додатково оснаоднакових ста білітронів та обмежувальних резисще ний виводами для підключення через інтерторів, на які подаються вихі дні сигнали програмофейсний кабель до послідовного порту персонаваної полярності з послідовного порту персональльного комп'ютера. ного комп'ютера. Згідно винахо ду блок підсилювачів складаєПристрій працює наступним чином. ться з каскадів підсилювачів, акти вних фільтрів Пацієнт вставляє свій палець в отвір 4. Випвисоких та низьких частот, по слідовно поєднаних ромінювання інфрачервоного 3 та че рвого 2 світміж собою. лодіодов давача пульсу проходить через палець і Згідно винаходу блок живлення складається модулюяється потоком крові з часто тою пульсу з двох однакових ста білітронів та обмежувальних діє на фотодіод 5, підключеного на вхід фі льтра резисторів, на які подаються вихідні сигнали провисоких частот 6, підсилюється блоком підсилюграмованої полярності з послідовного порту первачів 7, поступає на фільтр низьких частот 8, з сонального комп'ютеру. вихо ду якого поступає на компаратор 9, ви хід На фіг. зо бражена блок-схе ма пристрою, якого підключений до виводів 11, 12, до яких підкякий заявляється. Пристрій предста вляє собою лючений інтерфейсний кабель 13, який під'єдназзовні коробку, в якій розміщена друкована плата ний до послідовного порту 14 персонального ком1 з датчиком пульсу, який складається з світлодіп'ютера. Через інтерфейсний кабель 13 поступає ода 2 працюючого в че рвоній області, сві тлодіода два сигнали програмованої полярності на вхід 3 , працюючого в інфрачервоній області та фо тоблока живлення 10. діод 5. Світодіод та фото діод розміще ні так, що Головною перевагою пристрою є точність і між ними в корпусі знахо диться отвір 4. Світлодівисока чутливість, яка дозволяє побудувати пульоди 2 і 3 розміще ні перпендикулярно до повздовсограми на основі спеціально розробленого прогжньої осі пальця (на кресленні не позначені) в обрамного забезпечення, захище ного у відповідносласті першої фа ланги. Фо тодіод 5 розміщений на ті до Закону України «Про авторські та суміжні одній осі з світлодіодами, але з протилежної стоправа». рони пальця. Пристрій оснащений виводами 11, Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлови х, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 2
