Відвалоутворювач

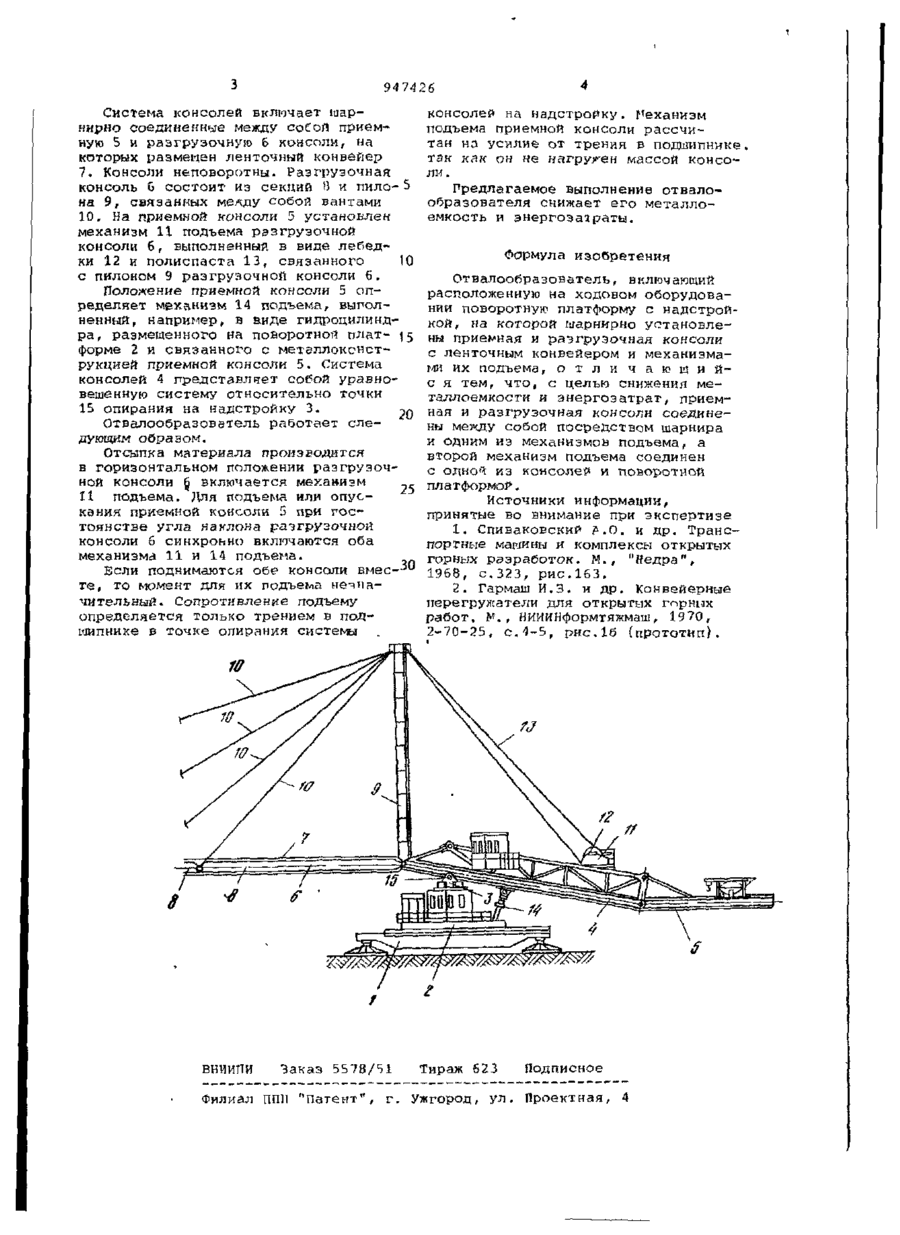

ОПИСАН ИЗОБРЕТЕНИЯ Союз Советских 4*ЗсВШ4СТНЧЄ< Республик 947426 (61) Дополнительное к авт. свид-ву (22)3аявлено 23.0180 (21) 2875256/22-03 |51)М.Кл.3 с присоединением заявки N 9 Государственный комитет СССР Е 21 С 47/04 (23) Приоритет _ по делам изобретений и открытий Опубликовано 300782. Бюллетень № 28 |53)УДК621.867 (088.8) Дата опубликования описания 300782 (72) Авторы изобретения Г.М. Сорока, О.П. Копылова и В.М. Макаров Производственное объединение "Ждановтяжмаш" (71) Заявитель (5 4) ОТВАЛООБРАЗОВАТЕЛЬ 1 Изобретение относится к горному" машиностроению, є именно к ленточ. ным отвалообразоБателям, применяемым на открытых горных работах. Известен отвалообрезователь, включающий ходовое оборудование, платформу с надстройкой, на которой шарнирно закреплены консоли приемного и разгрузочного конвереров. Угол нак-* лона консолей изменяется механизмами подъема, выполненными в виде установленных на надстроГке лебедок и полиспастов [1]. Однако известный отвалообразОБатель обладает значительной энергоемкость!') и металлоемкостью механизмов подъема, поскольку каждый из них рассчитан на подъем все?, консоли. Наиболее близким техническим решением является отвалообразователь, включаюиіий расположенную на ходовом оборудовании подвинную платформу с надстройкой, на которой шарнирно установлены приемная и разгрузочная консоли с ленточным конвейером и механизмам! их подъема, причем консоли выполнены неповоротными между собой и кажден снаожєнп механизмом подъема в виде лебедки , которая установлена на надстройке [ ? ] . 10 15 20 25 30 Недостатком описанного отвалообразователя является то, что каждый механизм подъема разгрузочной и приемной консолей рассчитан на подъем всей консоли, что приводит к увеличению металлоемкости и энергозатрат механизмов подъема. Цель изобретения - снижение металлоемкости и энергозатрат отвалообразователя. Указанная цель достигается тем, ( что в отвалообразователе, включающем расположенную на ходовом оборудовании поворотную платформу с надстройкой, на которой шарнирно установлены приемная и разгрузочная консоли с ленточным конвейером и механизмами их подъема, приемная и разгрузочная консоли соединены между собой посредством марнира и одним из механизмов подъема, а второй механизм подъема соединен с одной из консолей и поворотной платформой. На чертеже изображен отвалообразователь, обгаий вид. Отвалообразователь содержит ходовое оборудование 1, поворотную платформу 2 с надстройкой 3, на которой смонтирована система консолей 4. 947426 Система консолей включает іиарнирно соединенные между соСоп приемную 5 и разгрузочную 6 консоли, на которых размерен ленточный конвейер 7. Консоли неповоротны. Разгрузочная консоль 6 состоит из секций В и пило-5 на 9, связанных мелду собой вантами 10. На приемной консоли 5 установлен механизм 11 подъема разгрузочной консоли б, выполненный в виде лебедки 12 и полиспаста 13, связанного 10 с пилоном 9 разгрузочной консоли 6. Положение приемной, консоли 5 определяет механизм 14 подъема, выполненный, например, в аиде гидроцнлиндра, размещенного на поворотной плат- 15 форме 2 и связанного с металлоконструкцией приемной консоли 5. Система консолей 4 представляет собой уравновешенную систему относительно точки 15 опирання на надстройку 3. ^п Отвалообразователь работает следующим образом. Отсыпка материала производится в горизонтальном положении разгрузочной консоли § включается механизм II подъема. Для подъема или опускания приемной консоли 5 при постоянстве угла наклона разгрузочной консоли б синхроьно включаются оба механизма 11 и 14 подъема. Если поднимаются обе консоли вмес-^ 0 те, то момент для их подъема незначительный . Сопротивление подъему определяется только трением в поді'Шпнике в точке опирання системы консолей на надстройку. Механизм подъема приемной консоли рассчитан на усилие от трения в подшипнике так как он не нагружен массой консоли. Предлагаемое выполнение отвалообразователя снижает его металлоемкость и энергозатраты. Формула изобретения Отвалообразователь, включающий расположенную на ходовом оборудовании поворотную платформу с надстройкой, иа которой шарнирно установлены приемная и разгрузочная консоли с ленточным конвейером и механизмами их подъема, о т л и ч а ю ш и й с я тем, что, с целью снижения металлоемкости и энергозатрат, приемная и разгрузочная консоли соединены между собой посредством шарнира и одним из механизмов подъема, а второй механизм подъема соединен с одно* из консолей и поворотной платформой. Источники информации, принятые во внимание при экспертизе 1. Спиваковский P.O. и др. Транспортные мамины и комплексы открытых горных разработок. М., "Недра"» 1968, с.323, рис.163. 2. Гармаш И.З. и др. Конвейерные перегружатели для открытых горных работ, №., НИИИНформтяжмат, 1970, 2-70-25, с.4-5, рис.16 (прототип). 10 ВНИИПИ Заказ 5578/51 Тираж 623 Подписное Филиал ПШІ "Патент", г. Ужгород, ул. Проектная, 4
