Фільтромір
Формула / Реферат
1. Фільтромір, що включає в собі фільтраційний стакан і прозору вимірювальну з поділками трубку, в якій розміщений поплавок, що рухається по ній, з водостійкого матеріалу, об'ємною вагою, рівною об'ємній вазі води, який відрізняється тим, що прозора вимірювальна трубка розміщена безпосередньо на поверхні фільтраційного стакана, один кінець якої введений в фільтраційний стакан, а другий кінець з розміщеним в ньому поплавком є відкритим для надходження в нього води.
2. Фільтромір за п. 1, який відрізняється тим, що прозора вимірювальна трубка виконується як прямолінійною, довжиною 0,3-0,5 м, так і з декількома (2-5 шт.) прямолінійними трубками, які з'єднані між собою в секцію, в тому числі і округлої форми, які розміщуються на поверхні фільтраційного стакана.
Текст

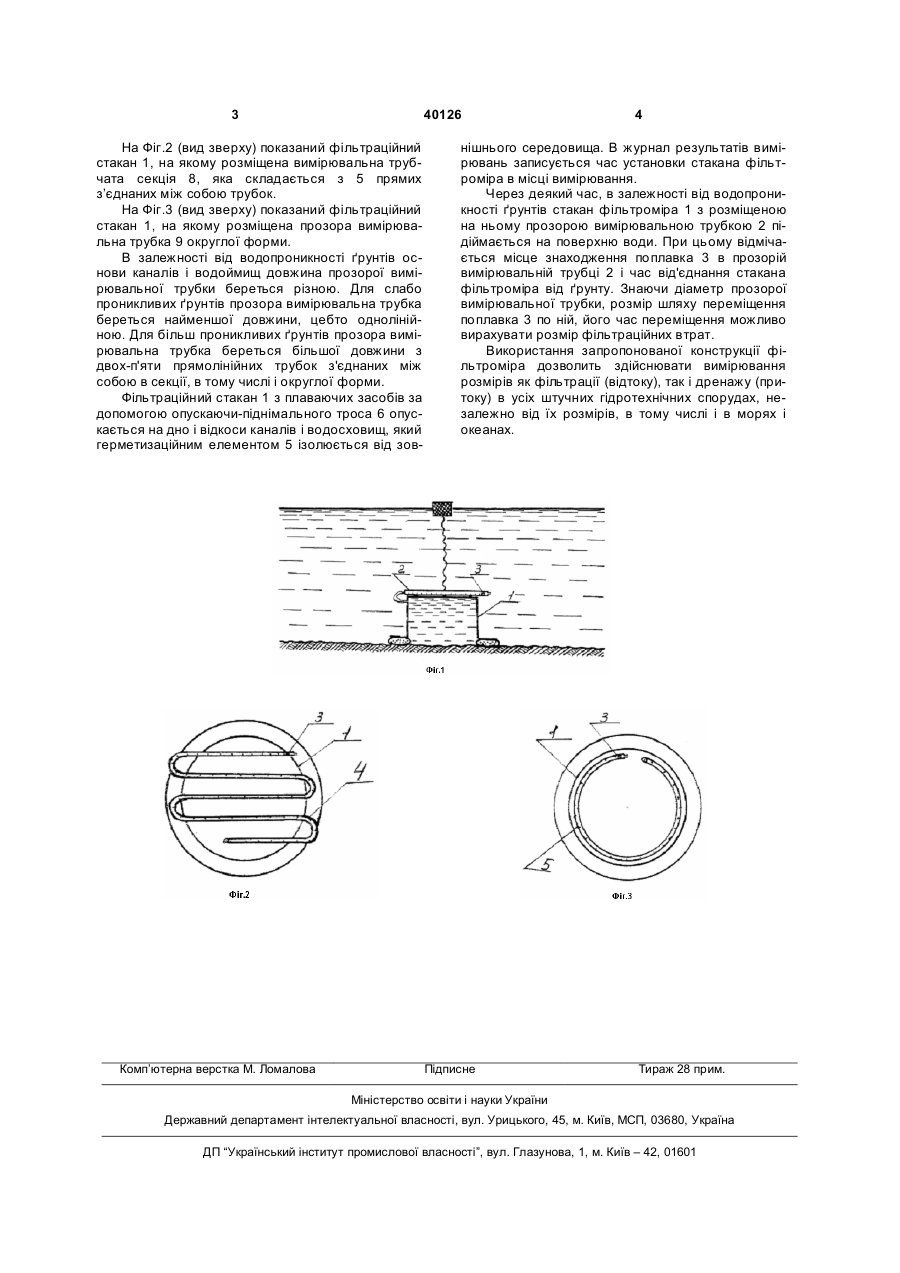

1. Фільтромір, що включає в собі фільтраційний стакан і прозору вимірювальну з поділками трубку, в якій розміщений поплавок, що рухається по ній, з водостійкого матеріалу, об'ємною вагою, рівною об'ємній вазі води, який відрізняється тим, що прозора вимірювальна трубка розміщена 3 40126 На Фіг.2 (вид зверху) показаний фільтраційний стакан 1, на якому розміщена вимірювальна трубчата секція 8, яка складається з 5 прямих з’єднаних між собою трубок. На Фіг.3 (вид зверху) показаний фільтраційний стакан 1, на якому розміщена прозора вимірювальна трубка 9 округлої форми. В залежності від водопроникності ґрунтів основи каналів і водоймищ довжина прозорої вимірювальної трубки береться різною. Для слабо проникливих ґрунтів прозора вимірювальна трубка береться найменшої довжини, цебто однолінійною. Для більш проникливих ґрунтів прозора вимірювальна трубка береться більшої довжини з двох-п'яти прямолінійних трубок з'єднаних між собою в секції, в тому числі і округлої форми. Фільтраційний стакан 1 з плаваючих засобів за допомогою опускаючи-піднімального троса 6 опускається на дно і відкоси каналів і водосховищ, який герметизаційним елементом 5 ізолюється від зов Комп’ютерна верстка М. Ломалова 4 нішнього середовища. В журнал результатів вимірювань записується час установки стакана фільтроміра в місці вимірювання. Через деякий час, в залежності від водопроникності ґрунтів стакан фільтроміра 1 з розміщеною на ньому прозорою вимірювальною трубкою 2 підіймається на поверхню води. При цьому відмічається місце знаходження поплавка 3 в прозорій вимірювальній трубці 2 і час від'єднання стакана фільтроміра від ґрунту. Знаючи діаметр прозорої вимірювальної трубки, розмір шляху переміщення поплавка 3 по ній, його час переміщення можливо вирахувати розмір фільтраційних втрат. Використання запропонованої конструкції фільтроміра дозволить здійснювати вимірювання розмірів як фільтрації (відтоку), так і дренажу (притоку) в усіх штучних гідротехнічних спорудах, незалежно від їх розмірів, в тому числі і в морях і океанах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter meter
Автори англійськоюZotsenko Oleksii Pylypovych
Назва патенту російськоюФильтромер
Автори російськоюЗоценко Алексей Филиппович
МПК / Мітки
МПК: G01N 33/00
Мітки: фільтромір
