Пристрій для безперервного лиття тонких стальних полос
Формула / Реферат

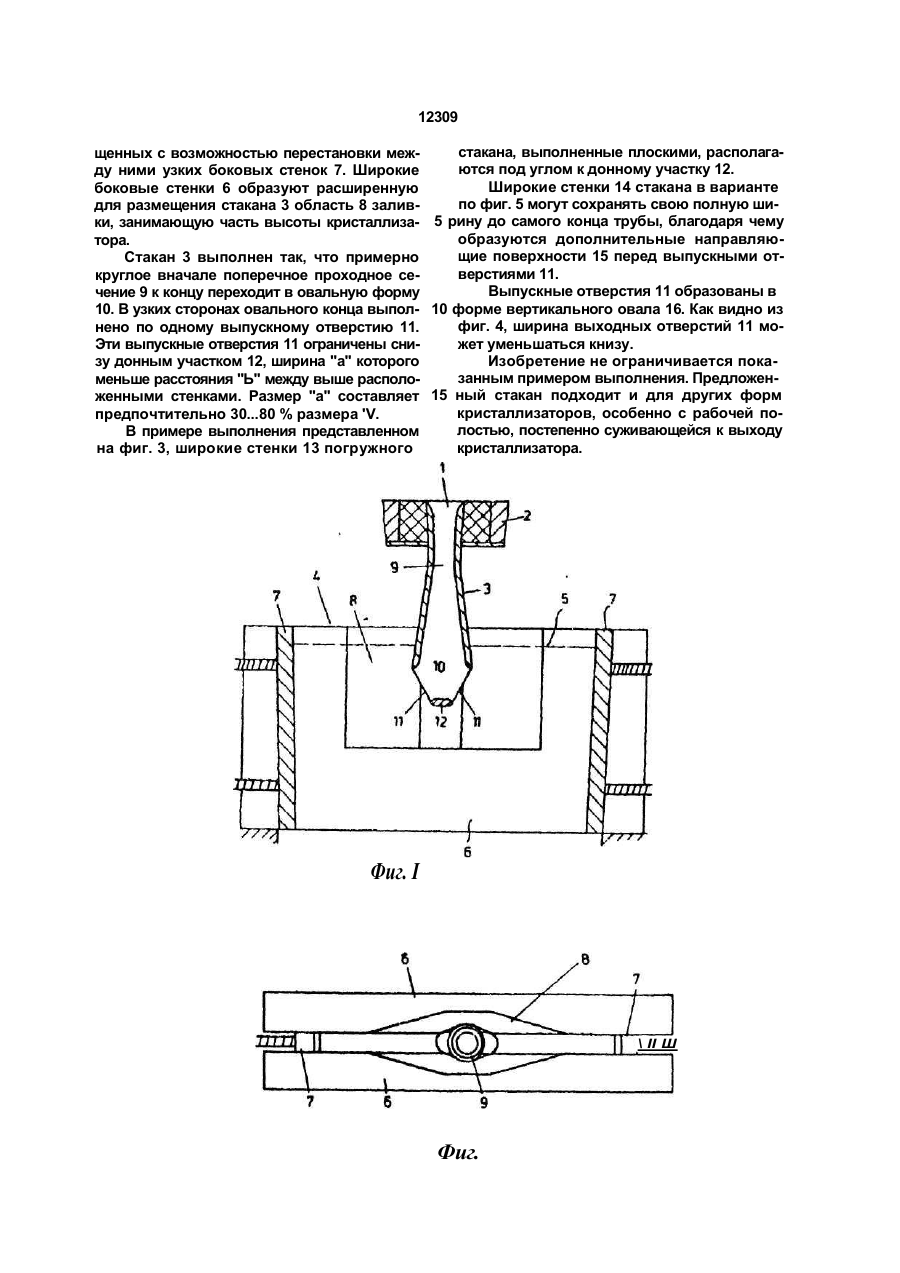

(57) 1. Устройство для непрерывного литья тонких стальных полос, содержащее кристаллизатор, разливочный ковш и установленный в нем своей верхней частью погружной стакан для заливки расплавленной стали в кристаллизатор, при этом кристаллизатор выполнен с широкими и узкими боковыми стенками, а нижняя часть погружного стакана выполнена с донным участком и выпускными отверстиями, направленными в сторону каждой из узких боковых стенок, отличающееся тем, что погружной стакан выполнен с верхней частью круглого поперечного сечения и нижней частью овальной формы, при этом расстояние между стенками стакана на верхнем уровне выпускных отверстий превышает ширину донного участка стакана в направлении выпускных отверстий.
2. Устройство по п. 1,отличающееся тем, что ширина донного участка погружного стакана в направлении выпускных отверстий составляет 30...80% расстояния между стенками стакана на верхнем уровне выпускных отверстий.
3. Устройство по п. 1, отличающееся тем, что донный участок погружного стакана с внутренней стороны выполнен плоским, или выпуклым, или вогнутым.
4. Устройство по п. 1, отличающееся тем, что расстояние между боковыми стенками стакана на уровне донного участка превышает его ширину.
5. Устройство по п. 1,отличающееся тем, что выходные отверстия выполнены с уменьшением ширины в направлении к донному участку.
Текст
УКРАЇНА «*>UA,..,_ 12309 (ІЗ) С1
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for continuous casting of thin steel strips
Назва патенту російськоюУстройство для непрерывного литья тонких стальных полос
МПК / Мітки
МПК: B22D 11/10
Мітки: полос, безперервного, тонких, стальних, лиття, пристрій
Код посилання
<a href="https://ua.patents.su/5-12309-pristrijj-dlya-bezperervnogo-littya-tonkikh-stalnikh-polos.html" target="_blank" rel="follow" title="База патентів України">Пристрій для безперервного лиття тонких стальних полос</a>
