Пристрій для базування зварних ферм при випробуваннях на статичну та циклічну міцність
Номер патенту: 40196
Опубліковано: 25.03.2009
Автори: Шингера Наталія Ярославівна, Ковальчук Ярослав Олексійович
Формула / Реферат
Пристрій для базування зварних ферм при випробуванні на статичну та циклічну міцність, який виконаний у вигляді верхнього рухомого натискача та підставки високої жорсткості, між якими встановлена досліджувана зварна ферма, який відрізняється тим, що натискач виконаний у формі рівноплечого важеля з півциліндричними жорсткими контактними опорами, віддаль між якими рівна віддалі між верхніми вузлами ферми, а підставка містить дві нижніх півциліндричних опори з міжосьовою віддаллю, рівною монтажній довжині ферми, та дві торцевих опори, одна з яких нерухома півциліндрична, друга - рухома півсферична, встановлена на пружному елементі.
Текст

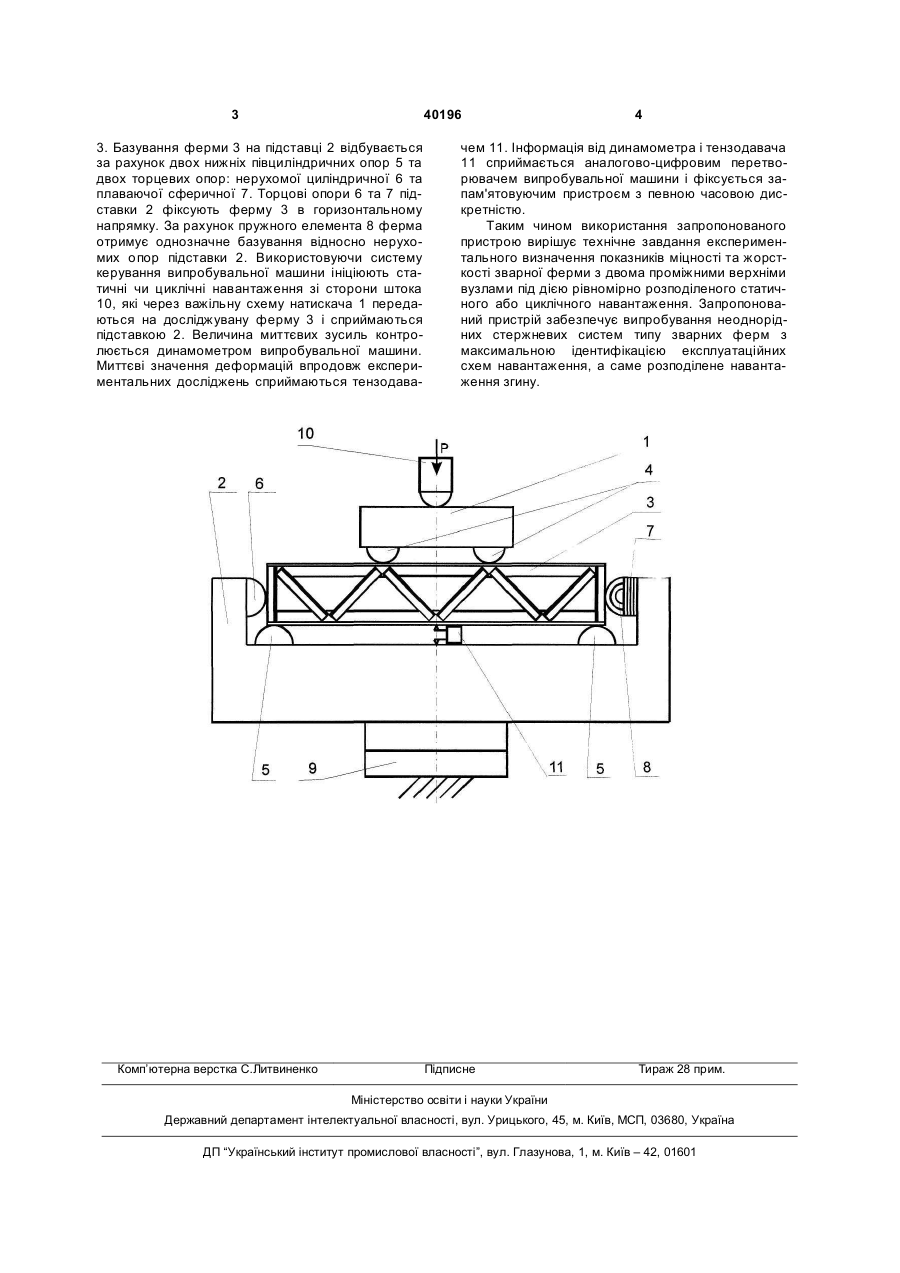

Пристрій для базування зварних ферм при випробуванні на статичну та циклічну міцність, який виконаний у вигляді верхнього рухомого на 3 40196 3. Базування ферми 3 на підставці 2 відбувається за рахунок двох нижніх півциліндричних опор 5 та двох торцевих опор: нерухомої циліндричної 6 та плаваючої сферичної 7. Торцові опори 6 та 7 підставки 2 фіксують ферму 3 в горизонтальному напрямку. За рахунок пружного елемента 8 ферма отримує однозначне базування відносно нерухомих опор підставки 2. Використовуючи систему керування випробувальної машини ініціюють статичні чи циклічні навантаження зі сторони штока 10, які через важільну схему натискача 1 передаються на досліджувану ферму 3 і сприймаються підставкою 2. Величина миттєвих зусиль контролюється динамометром випробувальної машини. Миттєві значення деформацій впродовж експериментальних досліджень сприймаються тензодава Комп’ютерна верстка C.Литвиненко 4 чем 11. Інформація від динамометра і тензодавача 11 сприймається аналогово-цифровим перетворювачем випробувальної машини і фіксується запам'ятовуючим пристроєм з певною часовою дискретністю. Таким чином використання запропонованого пристрою вирішує технічне завдання експериментального визначення показників міцності та жорсткості зварної ферми з двома проміжними верхніми вузлами під дією рівномірно розподіленого статичного або циклічного навантаження. Запропонований пристрій забезпечує випробування неоднорідних стержневих систем типу зварних ферм з максимальною ідентифікацією експлуатаційних схем навантаження, а саме розподілене навантаження згину. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for basing welded trusses at testing on static and cyclic strength
Автори англійськоюShinhera Natalia Yaroslavivna, Kovalchuk Yaroslav Oleksiiovych
Назва патенту російськоюУстройство для базирования сварных ферм при испытаниях на статическую и циклическую прочность
Автори російськоюШингера Наталья Ярославна, Ковальчук Ярослав Алексеевич
МПК / Мітки
МПК: G01N 3/00
Мітки: циклічну, базування, міцність, зварних, пристрій, ферм, статичну, випробуваннях
