Установка для очищення води від емульгованих речовин

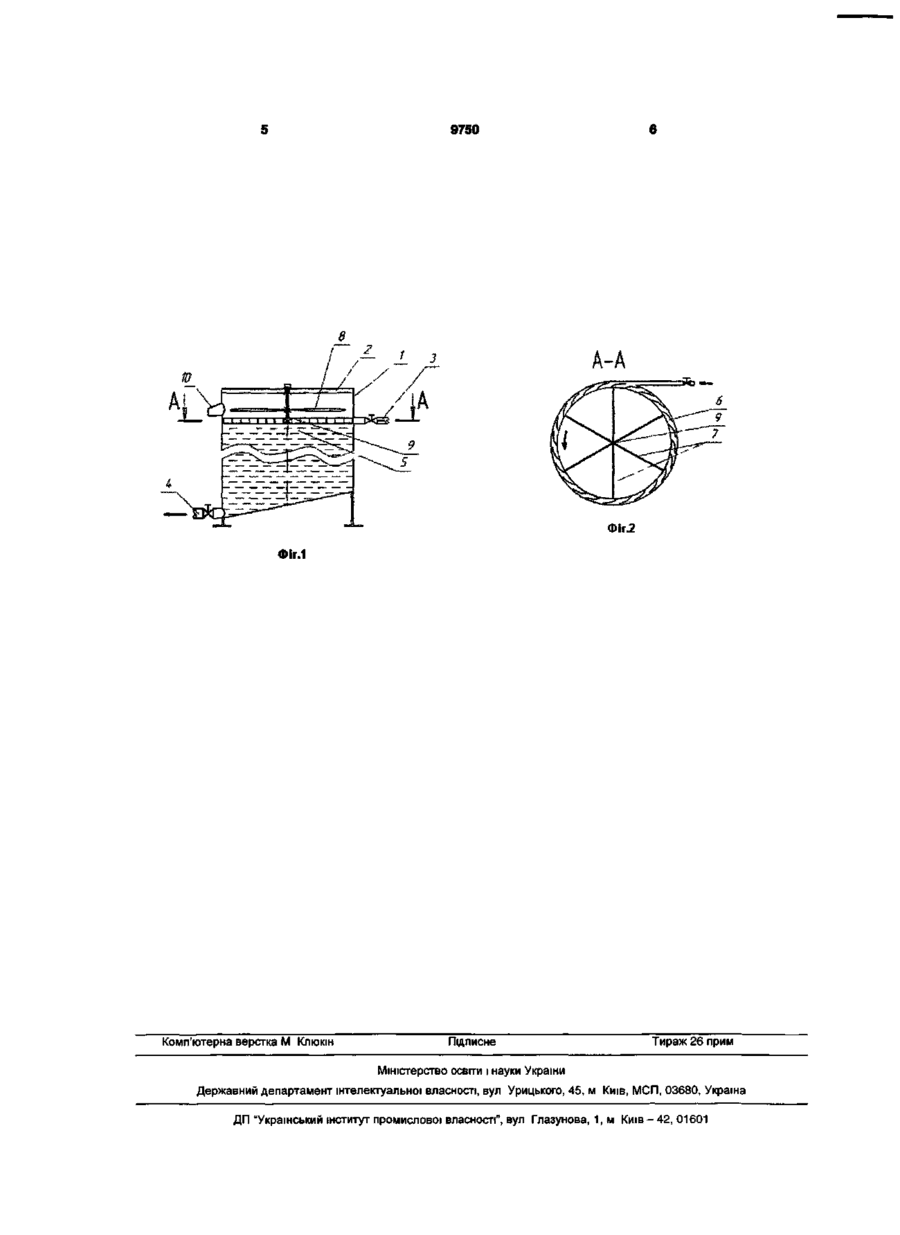

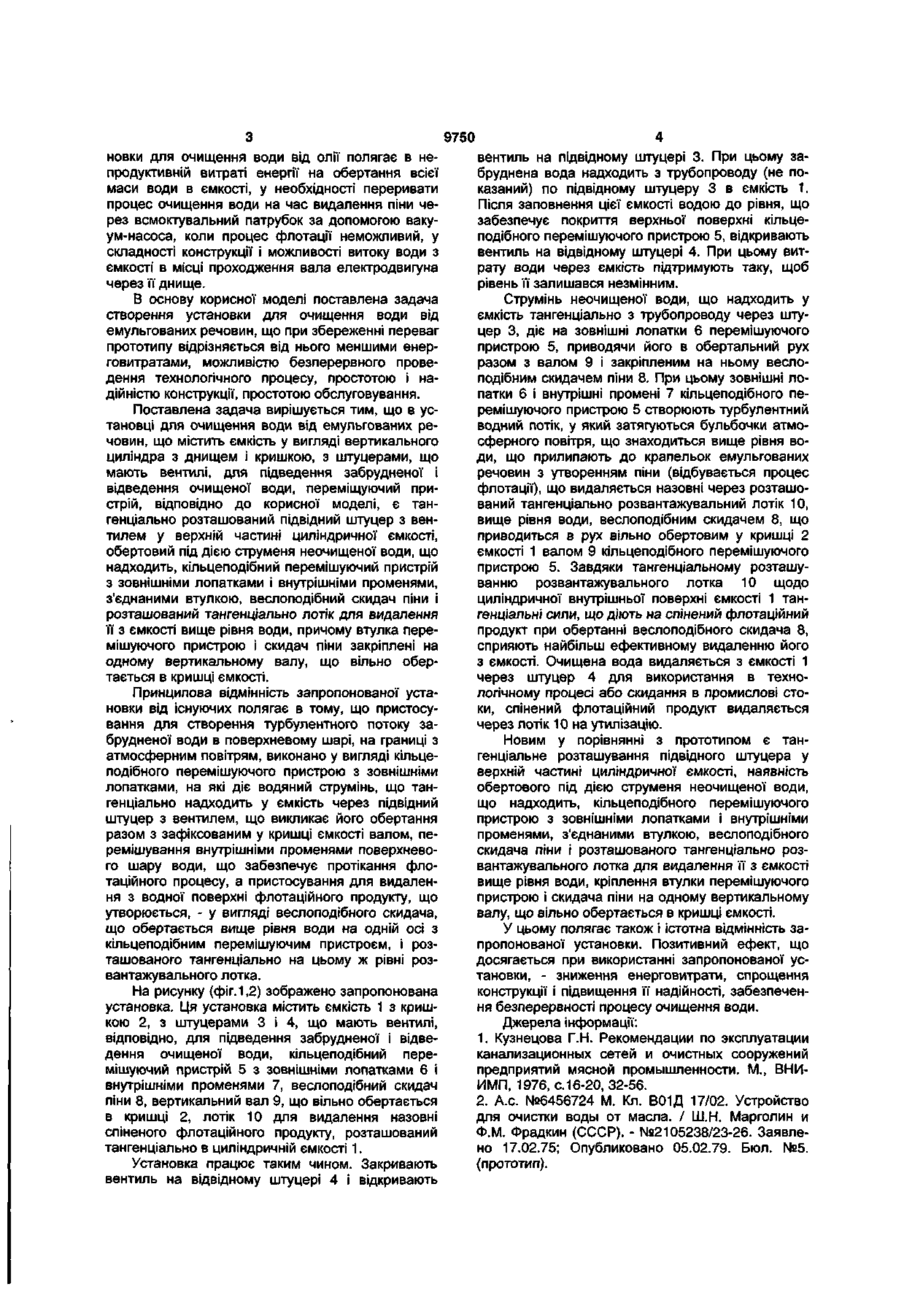

Установка для очищення води від емульгованих речовин, що містить ємкість у вигляді вертикального циліндра з днищем і кришкою, з штуцерами, що мають вентилі, для підведення забруд Корисна модель відноситься до області охорони навколишнього природного середовища, а саме: до пристосувань для очищення продуктових і стічних вод від олій та жирів. Відома установка для очищення води від емульгованих жирів [1], що містить ємкість з штуцерами для подачі забрудненої і відведення очищеної води, систему перфорованих труб діаметром 30мм на відстані 200-ЗООмм від дна для подачі від компресора в масу води, що очищається, стиснутого повітря у вигляді дрібних бульбочок, що утворюють з крапельками жиру піну, веслоподібний скидач, що закріплений на валу електродвигуна, установленого на кришці ємкості, лотік на рівні скидача, вище рівня води, для видалення спіненого флотаційного продукту назовні. Ефективність очищення стоків по жиру і зависям складає 50-55%. Відома установка має невисоку ефективність, енергоємна, вимагає наявності джерел електроенергії і стиснутого повітря. Найбільш близькою за технічною сутністю є циліндрична малогабаритна установка для розділення олії і води [2], що прийнято як прототип. Ця установка містить ємкість у вигляді вертикального циліндра з днищем і кришкою, з штуцерами, що мають вентилі, для підведення забрудненої і відведення очищеної води, перемішуючий пристрій у вигляді крильчатки, що приводиться в неної і відведення очищеної води, перемішуючий пристрій, яка відрізняється тим, що містить розташований тангенціально підвідний штуцер у верхній частині циліндричної ємкості, обертовий під дією струменя неочищеної води, що надходить, кільцеподібний перемішуючий пристрій з зовнішніми лопатками і внутрішніми променями, з'єднаними втулкою, веслоподібний скидач піни і розташований тангенціально розвантажувальний лотік для видалення її з ємкості вище рівня води, причому втулка перемішуючого пристрою і скидач піни закріплені на одному вертикальному валу, що вільно обертається в кришці ємкості. обертальний рух від вала електродвигуна, розташованого під ємкістю, багатопроменеву обичайку з параболічним контуром у вертикальній площині, всмоктувальний патрубок з устям у місці сходження променів обичайки, виведений через кришку для підключення до вакуум-насоса. Ця установка працює таким чином. У ємкість через штуцер, що знаходиться у верхній її частині, з вентилем подається забруднена олією вода, рівень якої при роботі установки в режимі протоки повинний бути нижчим устя всмоктувального патрубка, виведеного назовні через кришку. При досягненні зазначеного рівня води включають електродвигун перемішуючого пристрою, крильчатка якого приводить в обертальний рух усю масу води, що знаходиться в ємкості. При цьому промені обичайки перешкоджають руху поверхневого шару забрудненої води, внаслідок чого створюється турбулентний потік, у який затягуються бульбочки атмосферного повітря, що знаходиться вище рівня води, які прилипають до крапельок емульгованих речовин з утворенням піни - відбувається процес флотації. Очищена вода видаляється з ємкості через нижній відвідний штуцер з вентилем. Піна видаляється з верхньої частини ємкості в міру її нагромадження шляхом підключення всмоктувального патрубка до вакуум-насоса. Ефективність очищення води від олії перевищує 80%. Недолік циліндричної малогабаритної уста ю О) 9750 новки для очищення води від олії полягає в непродуктивній витраті енергії на обертання всієї маси води в ємкості, у необхідності переривати процес очищення води на час видалення піни через всмоктувальний патрубок за допомогою вакуум-насоса, коли процес флотації неможливий, у складності конструкції і можливості витоку води з ємкості в місці проходження вала електродвигуна через її днище. В основу корисної моделі поставлена задача створення установки для очищення води від емульгованих речовин, що при збереженні переваг прототипу відрізняється від нього меншими енерговитратами, можливістю безперервного проведення технологічного процесу, простотою і надійністю конструкції, простотою обслуговування. Поставлена задача вирішується тим, що в установці для очищення води від емульгованих речовин, що містить ємкість у вигляді вертикального циліндра з днищем і кришкою, з штуцерами, що мають вентилі, для підведення забрудненої і відведення очищеної води, переміщуючий пристрій, відповідно до корисної моделі, є тангенціально розташований підвідний штуцер з вентилем у верхній частині циліндричної ємкості, обертовий під дією струменя неочищеної води, що надходить, кільцеподібний перемішуючий пристрій з зовнішніми лопатками і внутрішніми променями, з'єднаними втулкою, веслоподібний скидач піни і розташований тангенціально потік для видалення її з ємкості вище рівня води, причому втулка перемішуючого пристрою і скидач піни закріплені на одному вертикальному валу, що вільно обертається в кришці ємкості. Принципова відмінність запропонованої установки від існуючих полягає в тому, що пристосування для створення турбулентного потоку забрудненої води в поверхневому шарі, на границі з атмосферним повітрям, виконано у вигляді кільцеподібного перемішуючого пристрою з зовнішніми лопатками, на які діє водяний струмінь, що тангенціально надходить у ємкість через підвідний штуцер з вентилем, що викликає його обертання разом з зафіксованим у кришці ємкості валом, перемішування внутрішніми променями поверхневого шару води, що забезпечує протікання флотаційного процесу, а пристосування для видалення з водної поверхні флотаційного продукту, що утворюється, - у вигляді веслоподібного скидача, що обертається вище рівня води на одній осі з кільцеподібним перемішуючим пристроєм, і розташованого тангенціально на цьому ж рівні розвантажувального лотка. На рисунку (фіг. 1,2) зображено запропонована установка. Ця установка містить ємкість 1 з кришкою 2, з штуцерами 3 і 4, що мають вентилі, відповідно, для підведення забрудненої і відведення очищеної води, кільцеподібний перемішуючий пристрій 5 з зовнішніми лопатками 6 і внутрішніми променями 7, веслоподібний скидач піни 8, вертикальний вал 9, що вільно обертається в кришці 2, лотік 10 для видалення назовні спіненого флотаційного продукту, розташований тангенціально в циліндричній ємкості 1. Установка працює таким чином. Закривають вентиль на відвідному штуцері 4 і відкривають вентиль на підвідному штуцері 3. При цьому забруднена вода надходить з трубопроводу (не показаний) по підвідному штуцеру 3 в ємкість 1. Після заповнення цієї ємкості водою до рівня, що забезпечує покриття верхньої поверхні кільцеподібного перемішуючого пристрою 5, відкривають вентиль на відвідному штуцері 4. При цьому витрату води через ємкість підтримують таку, щоб рівень її залишався незмінним. Струмінь неочищеної води, що надходить у ємкість тангенціально з трубопроводу через штуцер 3, діє на зовнішні лопатки 6 перемішуючого пристрою 5, приводячи його в обертальний рух разом з валом 9 і закріпленим на ньому веслоподібним скидачем піни 8. При цьому зовнішні лопатки 6 і внутрішні промені 7 кільцеподібного перемішуючого пристрою 5 створюють турбулентний водний потік, у який затягуються бульбочки атмосферного повітря, що знаходиться вище рівня води, що прилипають до крапельок емульгованих речовин з утворенням піни (відбувається процес флотації), що видаляється назовні через розташований тангенціально розвантажувальний лотік 10, вище рівня води, веслоподібним скидачем 8, що приводиться в рух вільно обертовим у кришці 2 ємкості 1 валом 9 кільцеподібного перемішуючого пристрою 5. Завдяки тангенціальному розташуванню розвантажувального лотка 10 щодо циліндричної внутрішньої поверхні ємкості 1 тангенціальні сили, що діють на спінений флотаційний продукт при обертанні веслоподібного скидача 8, сприяють найбільш ефективному видаленню його з ємкості. Очищена вода видаляється з ємкості 1 через штуцер 4 для використання в технологічному процесі або скидання в промислові стоки, спінений флотаційний продукт видаляється через лотік 10 на утилізацію. Новим у порівнянні з прототипом є тангенціальне розташування підвідного штуцера у верхній частині циліндричної ємкості, наявність обертового під дією струменя неочищеної води, що надходить, кільцеподібного перемішуючого пристрою з зовнішніми лопатками і внутрішніми променями, з'єднаними втулкою, веслоподібного скидача піни і розташованого тангенціально розвантажувального лотка для видалення її з ємкості вище рівня води, кріплення втулки перемішуючого пристрою і скидача піни на одному вертикальному валу, що вільно обертається в кришці ємкості. У цьому полягає також і істотна відмінність запропонованої установки. Позитивний ефект, що досягається при використанні запропонованої установки, - зниження енерговитрати, спрощення конструкції і підвищення її надійності, забезпечення безперервності процесу очищення води. Джерела інформації: 1. Кузнецова Г.Н. Рекомендации по эксплуатации канализационных сетей и очистных сооружений предприятий мясной промышленности. М., ВНИИМП, 1976, с. 16-20, 32-56. 2. А.с. №6456724 М. Кл. В01Д 17/02. Устройство для очистки воды от масла. / Ш.Н. Марголин и Ф.М. Фрадкин (СССР). - №2105238/23-26. Заявлено 17.02.75; Опубликовано 05.02.79. Бюл. №5. (прототип). 9750 Фіг.2 Фіг.1 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
