Пристрій для очищення води від нафтопродуктів

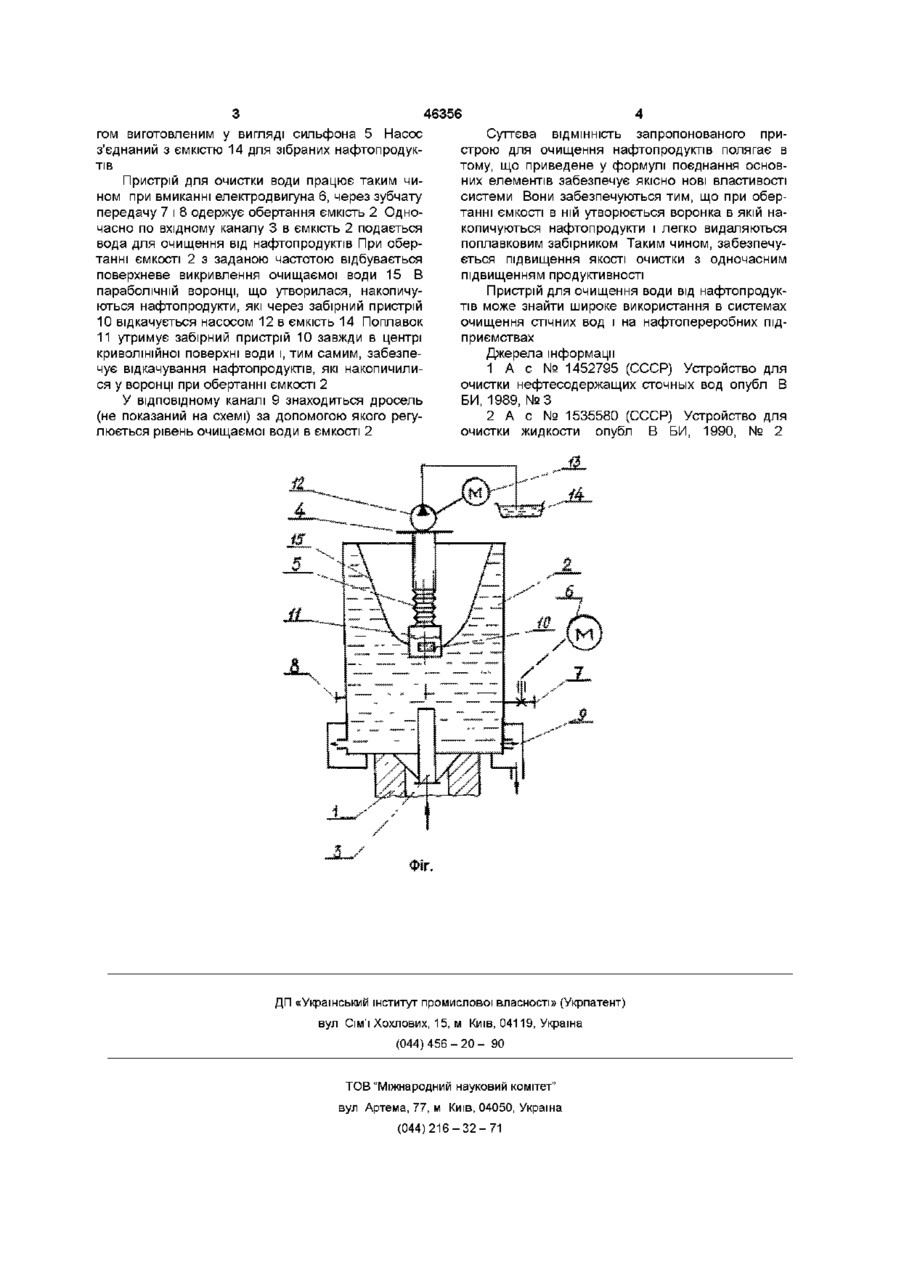

1 Пристрій для очищення води від нафтопродуктів, що складається із ємкості, труби підведення забрудненої води, каналів відведення очищеної води і нафтопродуктів, механізму їх відокремлення, який відрізняється тим, що ємкість встановлена вертикально і кінематично зв'язана з приводом обертання навколо вертикальної осі, канал підведення забрудненої води розташований знизу в центрі обертання ємкості, канал відведення очищеної води знаходиться на периферії ємкості, а механізм відокремлення нафтопродуктів виконаний як приймальний пристрій, розташований на поплавку, зв'язаний з насосом гнучким шлангом, по якому нафтопродукти відкачуються в окремий нафтозбірник 2 Пристрій по п 1, який відрізняється тим, що шланг виготовлений у вигляді сильфона між поплавком і корпусом Винахід відноситься до очисних пристроїв і зокрема до систем попереднього очищення стічних вод вміщуючих нафтопродукти ВІДОМІ пристрої для очищення стічних вод, які складаються із вертикально розташованої ємкості і труб для підведення і відведення стічних вод (напр а с № 1535580, бюл №2, 1990р) Але вищезазначений пристрій має невисоку продуктивність очищення, що значно обмежує його можливе використання Відомий також пристрій для очищення води від нафтопродуктів, що приймається як прототип, і який складається із основи, ємкості, труби для підведення забрудненої води, труб для відведення очищеної води і нафтопродуктів і механізму для відокремлення нафтопродуктів (дивись а с № 1452795, бюл № 3, 1989 р) Даний пристрій має великі габарити і невисоку продуктивність на одиницю ваги Метою запропонованого винаходу є усунення вище зазначених недоліків, зменшення габаритних розмірів, підвищення продуктивності і якості очищення Ємкість встановлена вертикально і кінематичне з'єднана з приводом для и обертання Канал для підведення забрудненої води розташований в нижній центральній частині ємкості, а канал для відведення очищеної води розташований на периферії ємкості Механізм для відокремлення нафтопродуктів складається із заборного пристрою виготовленого в вигляді поплавка, з єднаного гнучким шлангом з насосом для відведення нафтопродуктів і розташованого на основі Для надійності і ДОВГОВІЧНОСТІ системи відведення нафтопродуктів гнучкий шланг виготовлено у вигляді сильфона Схема пристрою для очищення води від нафтопродуктів приведена на фіг Пристрій складається із основи 1, ємкості 2, канала для підведення забрудненої води 3, фундамента для насоса 4, канала для відведення нафтопродуктів, виготовленого у вигляді гнучкого шлангу 5, привода для обертання ємкості, що включає в себе електродвигун 6, зубчатих коліс 7, 8, каналу для відведення очищеної води 9, заборного пристрою 10, поплавка 11, насоса 12, електродвигуна 13, ємкості для нафтопродуктів 14 Елементи пристрою для очищення води мають таке взаємне розташування всі елементи пристрою розташовані на основі 1 Ємкість 2 установлена на радіальне упорних підшипниках на основі 1 Навколо ємкості знаходиться ВІДВІДНИЙ канал для очищеної води 9 Знизу по осі до ємкості 2 приєднано канал 3 для підведення очищаємої від нафтопродуктів води По периметру ємкості закріплена шестерня 8, що знаходиться в зачепленні з зубчатим колесом 7, яке обертається від електродвигуна 6 В середині ємкості знаходиться поплавок 11, в якому розташований збірник нафтопродуктів 10, зв'язаний з насосом гнучким шлан (О ю СО (О 46356 гом виготовленим у вигляді сильфона 5 Насос Суттєва ВІДМІННІСТЬ запропонованого приз'єднаний з ємкістю 14 для зібраних нафтопродукстрою для очищення нафтопродуктів полягає в тів тому, що приведене у формулі поєднання основних елементів забезпечує якісно нові властивості Пристрій для очистки води працює таким чисистеми Вони забезпечуються тим, що при оберном при вмиканні електродвигуна 6, через зубчату танні ємкості в ній утворюється воронка в якій напередачу 7 і 8 одержує обертання ємкість 2 Однокопичуються нафтопродукти і легко видаляються часно по вхідному каналу 3 в ємкість 2 подається поплавковим забірником Таким чином, забезпечувода для очищення від нафтопродуктів При оберється підвищення якості очистки з одночасним танні ємкості 2 з заданою частотою відбувається підвищенням продуктивності поверхневе викривлення очищаємої води 15 В параболічній воронці, що утворилася, накопичуПристрій для очищення води від нафтопродукються нафтопродукти, які через забірний пристрій тів може знайти широке використання в системах очищення стічних вод і на нафтопереробних під10 відкачується насосом 12 в ємкість 14 Поплавок приємствах 11 утримує забірний пристрій 10 завжди в центрі криволінійної поверхні води і, тим самим, забезпеДжерела інформації чує відкачування нафтопродуктів, які накопичили1 А с № 1452795 (СССР) Устройство для ся у воронці при обертанні ємкості 2 очистки нефтесодержащих сточных вод опубл В БИ, 1989, № 3 У відповідному каналі 9 знаходиться дросель (не показаний на схемі) за допомогою якого регу2 А с № 1535580 (СССР) Устройство для люється рівень очищаємої води в ємкості 2 очистки жидкости опубл В БИ, 1990, № 2 пг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
