Спосіб аерофотознімання або космофотознімання

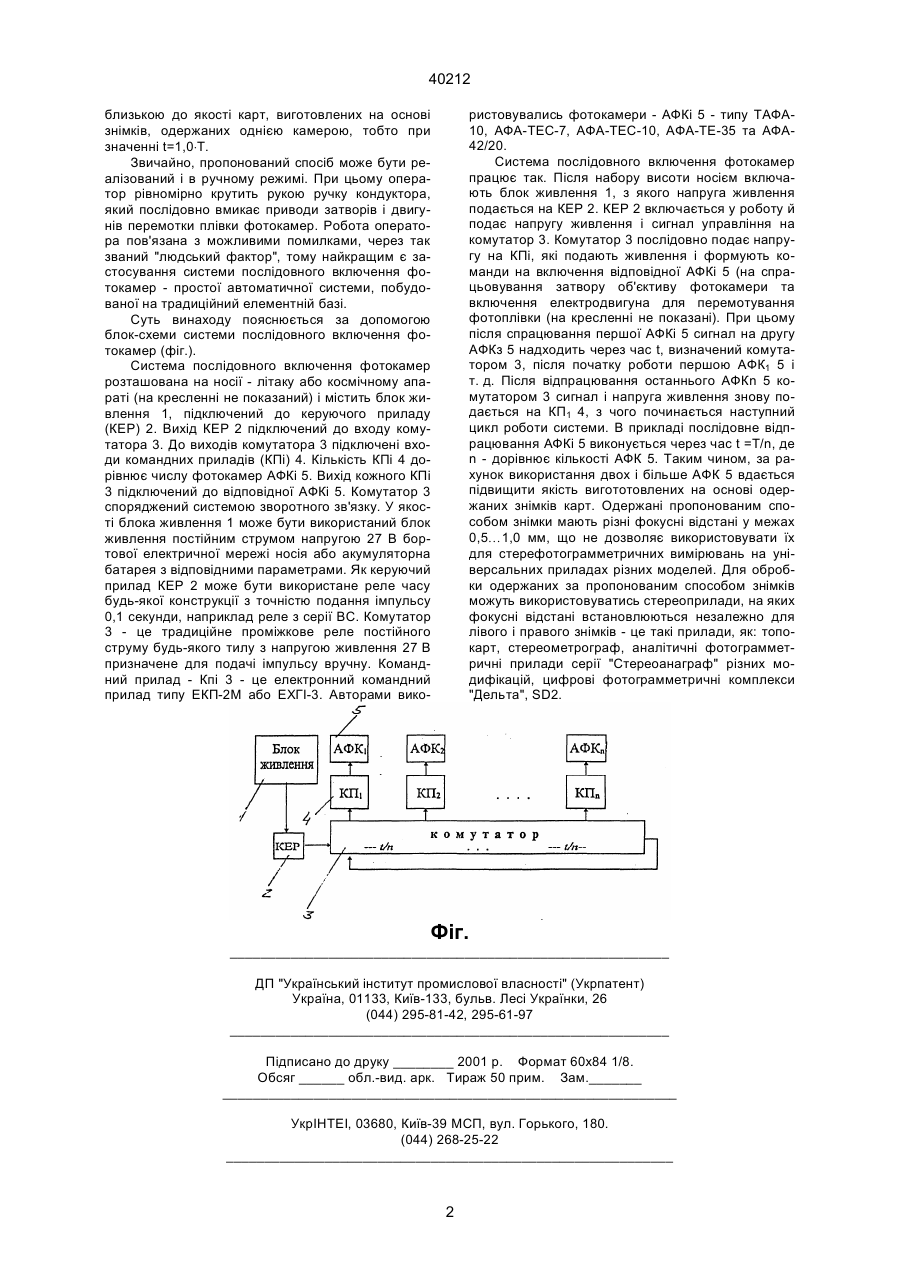

Спосіб аерофотознімання або космофотознімання, що містить операції встановлення на борту носія фотокамери і знімання земної поверхні фотокамерою, а кожне знімання виконують протягом циклічного часу автоматичного відпрацювання фотокамери Т, який відрізняється тим, що на борту носія встановлюють принаймні дві фотокамери з однаковими технічними характеристиками, знімання земної поверхні виконують послідовно однією, потім другою фотокамерою, а проміжок часу між зніманнями t визначають за формулою t £ 0,95T . (19) (21) 2000105756 (22) 10.10.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Готинян Василь Степанович, Катушков Володимир Олексійович, Малашевський Андрій Олександрович, Онисько Богдан Михайлович, Сердюков Віктор Михайлович (73) Державний науково-виробничий центр "Природа", UA 40212 близькою до якості карт, виготовлених на основі знімків, одержаних однією камерою, тобто при значенні t=1,0×T. Звичайно, пропонований спосіб може бути реалізований і в ручному режимі. При цьому оператор рівномірно крутить рукою ручку кондуктора, який послідовно вмикає приводи затворів і двигунів перемотки плівки фотокамер. Робота оператора пов'язана з можливими помилками, через так званий "людський фактор", тому найкращим є застосування системи послідовного включення фотокамер - простої автоматичної системи, побудованої на традиційний елементній базі. Суть винаходу пояснюється за допомогою блок-схеми системи послідовного включення фотокамер (фіг.). Система послідовного включення фотокамер розташована на носії - літаку або космічному апараті (на кресленні не показаний) і містить блок живлення 1, підключений до керуючого приладу (КЕР) 2. Вихід КЕР 2 підключений до входу комутатора 3. До виходів комутатора 3 підключені входи командних приладів (КПі) 4. Кількість КПі 4 дорівнює числу фотокамер АФКі 5. Вихід кожного КПі 3 підключений до відповідної АФКі 5. Комутатор 3 споряджений системою зворотного зв'язку. У якості блока живлення 1 може бути використаний блок живлення постійним струмом напругою 27 В бортової електричної мережі носія або акумуляторна батарея з відповідними параметрами. Як керуючий прилад КЕР 2 може бути використане реле часу будь-якої конструкції з точністю подання імпульсу 0,1 секунди, наприклад реле з серії ВС. Комутатор 3 - це традиційне проміжкове реле постійного струму будь-якого тилу з напругою живлення 27 В призначене для подачі імпульсу вручну. Командний прилад - Кпі 3 - це електронний командний прилад типу ЕКП-2М або ЕХГІ-3. Авторами вико ристовувались фотокамери - АФКі 5 - типу ТАФА10, АФА-ТЕС-7, АФА-ТЕС-10, АФА-ТЕ-35 та АФА42/20. Система послідовного включення фотокамер працює так. Після набору висоти носієм включають блок живлення 1, з якого напруга живлення подається на КЕР 2. КЕР 2 включається у роботу й подає напругу живлення і сигнал управління на комутатор 3. Комутатор 3 послідовно подає напругу на КПі, які подають живлення і формують команди на включення відповідної АФКі 5 (на спрацьовування затвору об'єктиву фотокамери та включення електродвигуна для перемотування фотоплівки (на кресленні не показані). При цьому після спрацювання першої АФКі 5 сигнал на другу АФКз 5 надходить через час t, визначений комутатором 3, після початку роботи першою АФК1 5 і т. д. Після відпрацювання останнього АФКn 5 комутатором 3 сигнал і напруга живлення знову подається на КП1 4, з чого починається наступний цикл роботи системи. В прикладі послідовне відпрацювання АФКі 5 виконується через час t =Т/n, де n - дорівнює кількості АФК 5. Таким чином, за рахунок використання двох і більше АФК 5 вдається підвищити якість вигототовлених на основі одержаних знімків карт. Одержані пропонованим способом знімки мають різні фокусні відстані у межах 0,5¼1,0 мм, що не дозволяє використовувати їх для стерефотограмметричних вимірювань на універсальних приладах різних моделей. Для обробки одержаних за пропонованим способом знімків можуть використовуватись стереоприлади, на яких фокусні відстані встановлюються незалежно для лівого і правого знімків - це такі прилади, як: топокарт, стереометрограф, аналітичні фотограмметричні прилади серії "Стереоанаграф" різних модифікацій, цифрові фотограмметричні комплекси "Дельта", SD2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
