Мікроелектронний вимірювач температури
Номер патенту: 40236
Опубліковано: 16.07.2001
Автори: Осадчук Володимир Степанович, Осадчук Олександр Володимирович
Формула / Реферат
Мікроелектронний вимірювач температури, який містить джерело постійної напруги і резистор, який відрізняється тим, що в нього введені термочутливий тунельно-резонансний діод, конденсатор і пасивна індуктивність, причому перший полюс джерела постійної напруги з'єднаний з першим виводом резистора, першим виводом конденсатора і першим виводом термочутливого тунельно-резонансного діода, а другий вивід термочутливого тунельно-резонансного діода з'єднаний з першим виводом пасивної індуктивності, до якого підключена перша вихідна клема, при цьому другий вивід пасивної індуктивності з'єднаний з другим полюсом джерела постійної напруги, другим виводом конденсатора і другим виводом резистора, які утворюють загальну шину, до якої підключена друга вихідна клема.
Текст

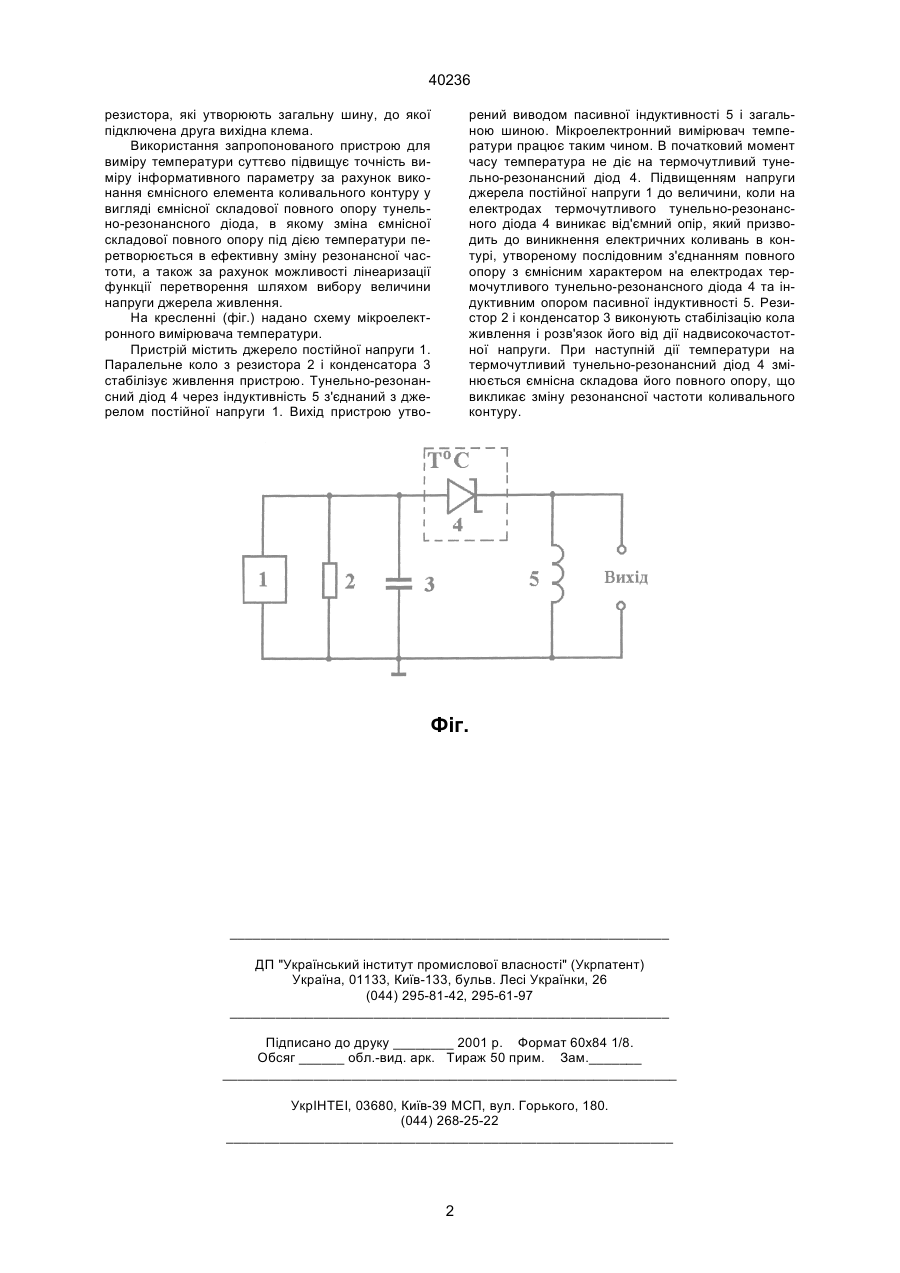

Мікроелектронний вимірювач температури, який містить джерело постійної напруги і резистор, який відрізняється тим, що в нього введені термочутливий тунельно-резонансний діод, конденса 40236 резистора, які утворюють загальну шину, до якої підключена друга вихідна клема. Використання запропонованого пристрою для виміру температури суттєво підвищує точність виміру інформативного параметру за рахунок виконання ємнісного елемента коливального контуру у вигляді ємнісної складової повного опору тунельно-резонансного діода, в якому зміна ємнісної складової повного опору під дією температури перетворюється в ефективну зміну резонансної частоти, а також за рахунок можливості лінеаризації функції перетворення шляхом вибору величини напруги джерела живлення. На кресленні (фіг.) надано схему мікроелектронного вимірювача температури. Пристрій містить джерело постійної напруги 1. Паралельне коло з резистора 2 і конденсатора 3 стабілізує живлення пристрою. Тунельно-резонансний діод 4 через індуктивність 5 з'єднаний з джерелом постійної напруги 1. Вихід пристрою утво рений виводом пасивної індуктивності 5 і загальною шиною. Мікроелектронний вимірювач температури працює таким чином. В початковий момент часу температура не діє на термочутливий тунельно-резонансний діод 4. Підвищенням напруги джерела постійної напруги 1 до величини, коли на електродах термочутливого тунельно-резонансного діода 4 виникає від'ємний опір, який призводить до виникнення електричних коливань в контурі, утвореному послідовним з'єднанням повного опору з ємнісним характером на електродах термочутливого тунельно-резонансного діода 4 та індуктивним опором пасивної індуктивності 5. Резистор 2 і конденсатор 3 виконують стабілізацію кола живлення і розв'язок його від дії надвисокочастотної напруги. При наступній дії температури на термочутливий тунельно-резонансний діод 4 змінюється ємнісна складова його повного опору, що викликає зміну резонансної частоти коливального контуру. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMicroelectronic temperature gauge
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych
Назва патенту російськоюМикроэлектронный измеритель температуры
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович
МПК / Мітки
МПК: G01K 7/01
Мітки: температури, вимірювач, мікроелектронний
Код посилання
<a href="https://ua.patents.su/2-40236-mikroelektronnijj-vimiryuvach-temperaturi.html" target="_blank" rel="follow" title="База патентів України">Мікроелектронний вимірювач температури</a>
Мікроелектронний пристрій виміру температури
Номер патенту: 40299
Опубліковано: 16.07.2001
Автори: Осадчук Олександр Володимирович, Осадчук Володимир Степанович
МПК: G01K 7/00, G01K 7/34, G01K 7/16
Мітки: температури, мікроелектронний, пристрій, виміру
Формула / Реферат:
Мікроелектронний пристрій виміру температури, який містить джерело постійної напруги, генератор електричних коливань на основі двох термочутливих біполярних транзисторів, чотирьох резисторів і двох ємностей, який відрізняється тим, що в нього введено третій термочутливий біполярний транзистор і друге джерело постійної напруги, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом першого резистора, а другий вивід...
Напівпровідниковий вимірювач температури
Номер патенту: 33405
Опубліковано: 15.02.2001
Автори: Кравчук Наталія Сергійовна, Осадчук Володимир Степанович, Осадчук Олександр Володимирович
МПК: G01K 7/00
Мітки: температури, напівпровідниковий, вимірювач
Текст:
...на пере творення температури в частоту у запропонованому, причому затвор першого польового транзистора через термочуїливий опір з'єднаний з пертим полюсом першого джерела напруги, а другий полюс першого джерела напруги з'єднаний із стоком другого польового транзистора, при цьому витоки першого і другого польових транзисторів з'єднані між собою, а затвор другого польового транзис тора з'єднаний із стоком першого польового транзистора, до якого...
Пристрій для вимірювання температури
Номер патенту: 33404
Опубліковано: 15.02.2001
Автори: Осадчук Олександр Володимирович, Осадчук Володимир Степанович, Кравчук Наталія Сергійовна
МПК: G01K 7/16, G01K 7/34, G01K 7/00
Мітки: температури, пристрій, вимірювання
Текст:
...на випромінювання, випромінювання на частоту у відомому пристрої на пряме перетворення температури в частоту у запропонованому, причому затвор першого польового транзистора через обмежувальний резистор з'єднаний з першим полюсом першого джерела напруги, а другий полюс першого джерела напруги з'єднаний із стоком другого польового транзистора, при цьому витоки першого і другого польових транзисторів з'єднані між собою, а затвор другого...
Цифровий вимірювач температури
Номер патенту: 3258
Опубліковано: 26.12.1994
Автори: Світлик Володимир Михайлович, Яцук Василь Олександрович, Здеб Володимир Богданович, Лучанін Іван Степанович, Гулька Мирослав Михайлович, Огірко Роман Миколайович, Карабелеш Андрій Євгенович
МПК: G01K 7/02
Мітки: вимірювач, температури, цифровий
Формула / Реферат:
Цифровий вимірювач температури, який містить термоелектричний перетворювач, під'єднаний до входів перемикача полярності, перший вихід якого з'єднаний з першим входом підсилювача, джерело напруги зміщення, джерело опорної напруги, перший вивід якого з'єднаний з першим входом компенсаційного пристрою і другим входом перетворювача напруги в інтервал часу, вихід якого під'єднаний до першого входу блоку керування, другий вхід якого з'єднаний з...
Вимірювач температури
Номер патенту: 34184
Опубліковано: 15.02.2001
Автори: Готра Зенон Юрійович, Бойко Оксана Василівна, Готра Олександра Зенонівна, Лопатинський Іван Євстахович
МПК: G01K 7/16
Мітки: температури, вимірювач
Текст:
...четвертого плеча 5 виконаний термозалежним з резистивного плівкового шару з від'ємним температурним коефіцієнтом опору. До діагоналі живлення компенсаційного моста 6 під'єднано джерело живлення 10. Один вхід вимірювального приладу 11 під'єднаний до однієї з вершин вимірювальної діагоналі компенсаційного моста 6, а другий вхід - до одного виходу термопари 7 за допомогою другого теплопровідного елемента 9, а другий вихід вимірювальної...
