Дзеркально-щілинний світильник на основі над’яскравих світлодіодів

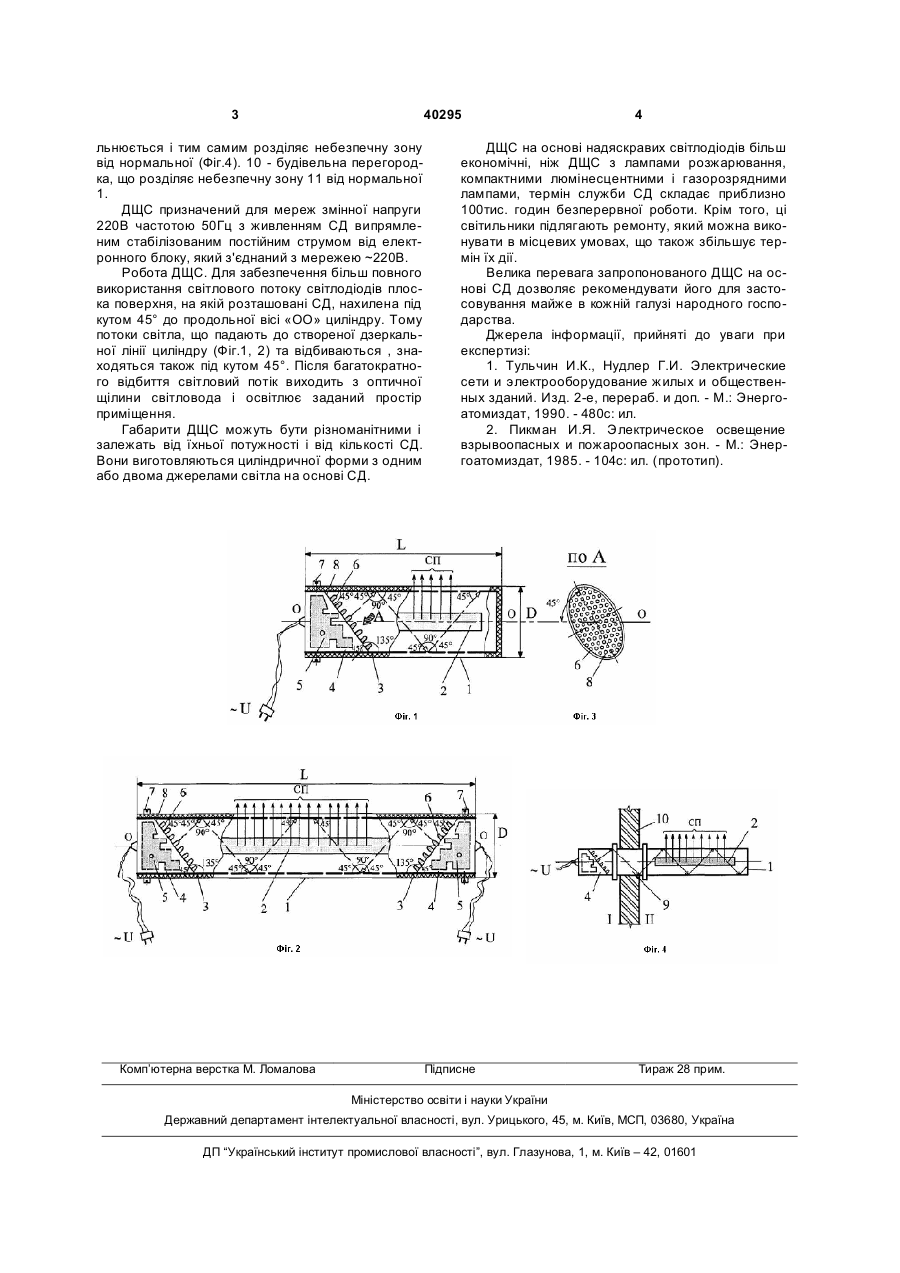

Дзеркально-щілинний світильник, що містить циліндричний корпус з дзеркальною внутрішньою поверхнею, щілину з оптичною вставкою, джерело світла, який відрізняється тим, що джерело світла виконано з n-ої кількості над'яскравих світлодіодів, які живляться від електронного блока, що з'єднаний з мережею змінної напруги. (19) (21) u200814445 (22) 15.12.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, UA, РОМАНОВА ТЕТЯНА ІВАНІВНА, UA, ШАТАЛОВ В'ЯЧЕСЛАВ ІВАНОВИЧ, UA, ЗАДОРОЖНИЙ АНДРІЙ ВІТАЛІЙОВИЧ, UA 3 40295 льнюється і тим самим розділяє небезпечну зону від нормальної (Фіг.4). 10 - будівельна перегородка, що розділяє небезпечну зону 11 від нормальної 1. ДЩС призначений для мереж змінної напруги 220В частотою 50Гц з живленням СД випрямленим стабілізованим постійним струмом від електронного блоку, який з'єднаний з мережею ~220В. Робота ДЩС. Для забезпечення більш повного використання світлового потоку світлодіодів плоска поверхня, на якій розташовані СД, нахилена під кутом 45° до продольної вісі «ОО» циліндру. Тому потоки світла, що падають до створеної дзеркальної лінії циліндру (Фіг.1, 2) та відбиваються , знаходяться також під кутом 45°. Після багатократного відбиття світловий потік виходить з оптичної щілини світловода і освітлює заданий простір приміщення. Габарити ДЩС можуть бути різноманітними і залежать від їхньої потужності і від кількості СД. Вони виготовляються циліндричної форми з одним або двома джерелами світла на основі СД. Комп’ютерна верстка М. Ломалова 4 ДЩС на основі надяскравих світлодіодів більш економічні, ніж ДЩС з лампами розжарювання, компактними люмінесцентними і газорозрядними лампами, термін служби СД складає приблизно 100тис. годин безперервної роботи. Крім того, ці світильники підлягають ремонту, який можна виконувати в місцевих умовах, що також збільшує термін їх дії. Велика перевага запропонованого ДЩС на основі СД дозволяє рекомендувати його для застосовування майже в кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Тульчин И.К., Нудлер Г.И. Электрические сети и электрооборудование жилых и общественных зданий. Изд. 2-е, перераб. и доп. - М.: Энергоатомиздат, 1990. - 480с: ил. 2. Пикман И.Я. Электрическое освещение взрывоопасных и пожароопасных зон. - М.: Энергоатомиздат, 1985. - 104с: ил. (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
