Вібраційний збуджувач
Номер патенту: 40321
Опубліковано: 10.04.2009
Автори: Савлук Сергій Валерійович, Шутов Валерій Юрійович, Мостика Юрій Сергійович, Мостика Арсеній Юрійович
Формула / Реферат
1. Вібраційний збуджувач, який містить два паралельних привідних вали, що встановлені в підшипниках в корпусі і мають дебаланси, який відрізняється тим, що корпус виконаний зі знімних двох втулок, верхньої і нижньої частин з гніздами, які охоплюють втулки і скріплені шпильками, при цьому в кожній втулці встановлені підшипники, в яких розміщений один з привідних валів.
2. Вібраційний збуджувач за п. 1, який відрізняється тим, що верхня і нижня частини корпуса виконані з ребрами, а гнізда виконані на ребрах.
Текст

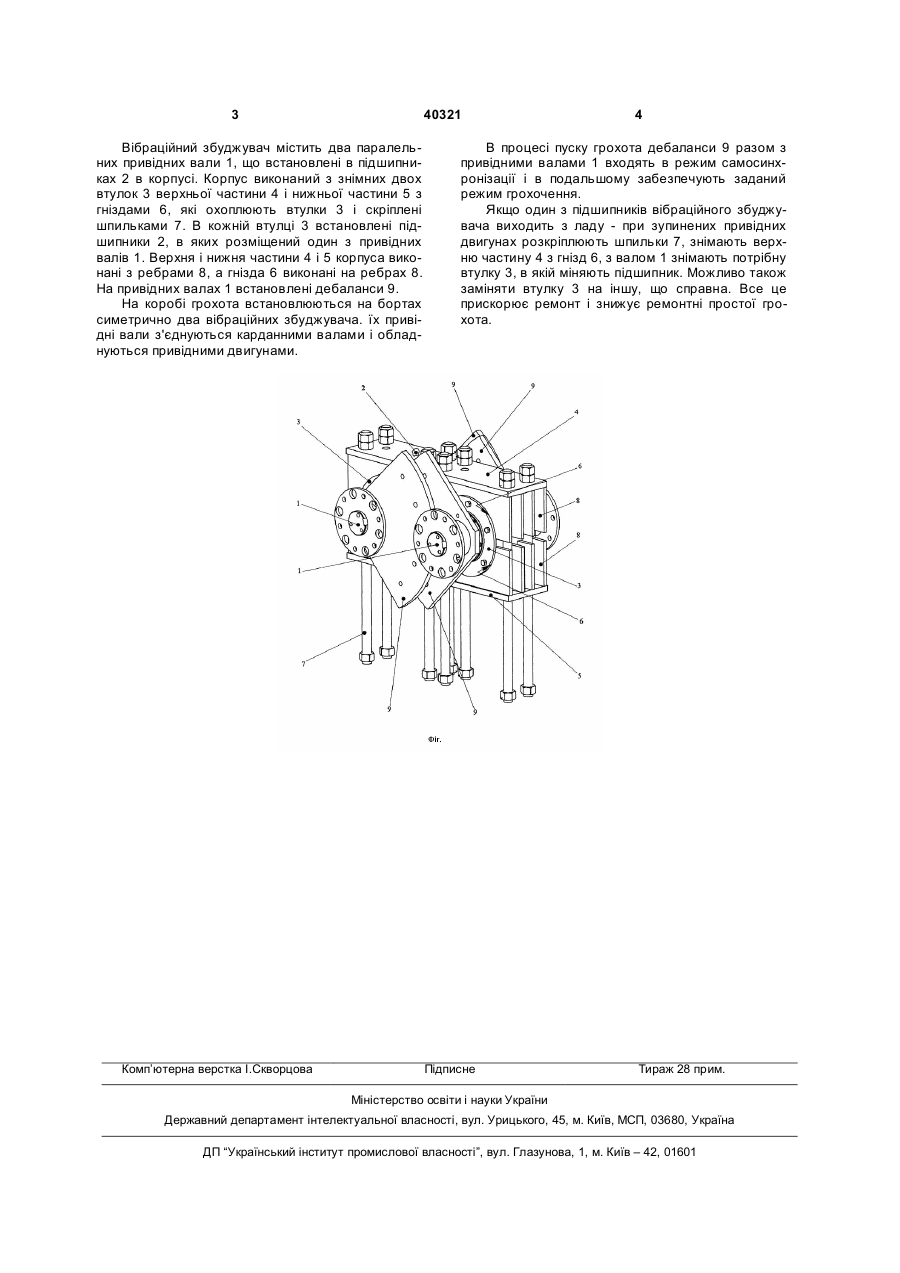

1. Вібраційний збуджувач, який містить два паралельних привідних вали, що встановлені в підшипниках в корпусі і мають дебаланси, який відрізняється тим, що корпус виконаний зі знімних двох втулок, верхньої і нижньої частин з гніздами, які охоплюють втулки і скріплені шпильками, при цьому в кожній втулці встановлені підшипники, в яких розміщений один з привідних валів. 2. Вібраційний збуджувач за п. 1, який відрізняється тим, що верхня і нижня частини корпуса виконані з ребрами, а гнізда виконані на ребрах. (19) (21) u200801846 (22) 12.02.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) МОСТИКА ЮРІЙ СЕРГІЙОВИЧ, UA, ШУТОВ ВАЛЕРІЙ ЮРІЙОВИЧ, UA, МОСТИКА АРСЕНІЙ ЮРІЙОВИЧ, UA, САВЛУК СЕРГІЙ ВАЛЕРІЙОВИЧ, UA (73) МОСТИКА ЮРІЙ СЕРГІЙОВИЧ, UA, ШУТОВ ВАЛЕРІЙ ЮРІЙОВИЧ, UA, МОСТИКА АРСЕНІЙ ЮРІЙОВИЧ, UA, САВЛУК СЕРГІЙ ВАЛЕРІЙОВИЧ, UA 3 40321 Вібраційний збуджувач містить два паралельних привідних вали 1, що встановлені в підшипниках 2 в корпусі. Корпус виконаний з знімних двох втулок 3 верхньої частини 4 і нижньої частини 5 з гніздами 6, які охоплюють втулки 3 і скріплені шпильками 7. В кожній втулці 3 встановлені підшипники 2, в яких розміщений один з привідних валів 1. Верхня і нижня частини 4 і 5 корпуса виконані з ребрами 8, а гнізда 6 виконані на ребрах 8. На привідних валах 1 встановлені дебаланси 9. На коробі грохота встановлюються на бортах симетрично два вібраційних збуджувача. їх привідні вали з'єднуються карданними валами і обладнуються привідними двигунами. Комп’ютерна верстка І.Скворцова 4 В процесі пуску грохота дебаланси 9 разом з привідними валами 1 входять в режим самосинхронізації і в подальшому забезпечують заданий режим грохочення. Якщо один з підшипників вібраційного збуджувача виходить з ладу - при зупинених привідних двигунах розкріплюють шпильки 7, знімають верхню частину 4 з гнізд 6, з валом 1 знімають потрібну втулку 3, в якій міняють підшипник. Можливо також заміняти втулку 3 на іншу, що справна. Все це прискорює ремонт і знижує ремонтні простої грохота. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration exciter
Автори англійськоюMostyka Yurii Serhiiovych, Shutov Valerii Yuriiovych, Mostyka Arsenii Yuriiovych, Savluk Serhii Valeriiovych
Назва патенту російськоюВибрационный возбудитель
Автори російськоюМостыка Юрий Сергеевич, Шутов Валерий Юрьевич, Мостыка Арсений Юрьевич, Савлук Сергей Валерьевич
МПК / Мітки
МПК: B06B 1/00
Мітки: збуджувач, вібраційний
