Барабанний грохот

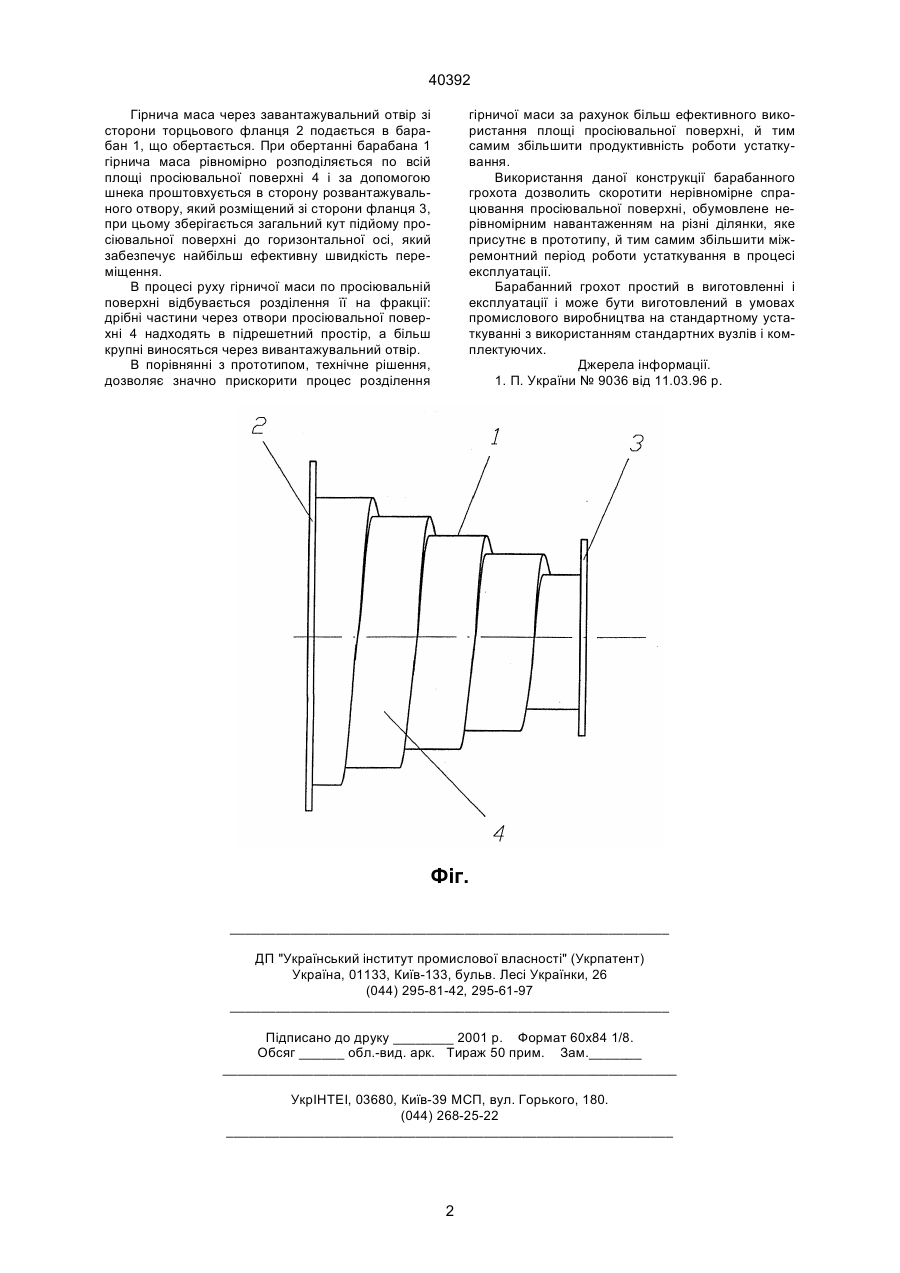

Барабанний грохот, який включає встановлений з можливістю обертання барабан, утворений двома торцевими фланцями і просіювальною поверхнею, який відрізняється тим, що просіювальна поверхня виготовлена в формі спірального циліндра. (19) (21) 2000127641 (22) 28.12.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Єгурнов Олександр Іванович, Кравченко Валерій Іванович, Книш Вадим Володимирович 40392 Гірнича маса через завантажувальний отвір зі сторони торцьового фланця 2 подається в барабан 1, що обертається. При обертанні барабана 1 гірнича маса рівномірно розподіляється по всій площі просіювальної поверхні 4 і за допомогою шнека проштовхується в сторону розвантажувального отвору, який розміщений зі сторони фланця 3, при цьому зберігається загальний кут підйому просіювальної поверхні до горизонтальної осі, який забезпечує найбільш ефективну швидкість переміщення. В процесі руху гірничої маси по просіювальній поверхні відбувається розділення її на фракції: дрібні частини через отвори просіювальної поверхні 4 надходять в підрешетний простір, а більш крупні виносяться через вивантажувальний отвір. В порівнянні з прототипом, технічне рішення, дозволяє значно прискорити процес розділення гірничої маси за рахунок більш ефективного використання площі просіювальної поверхні, й тим самим збільшити продуктивність роботи устаткування. Використання даної конструкції барабанного грохота дозволить скоротити нерівномірне спрацювання просіювальної поверхні, обумовлене нерівномірним навантаженням на різні ділянки, яке присутнє в прототипу, й тим самим збільшити міжремонтний період роботи устаткування в процесі експлуатації. Барабанний грохот простий в виготовленні і експлуатації і може бути виготовлений в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних вузлів і комплектуючих. Джерела інформації. 1. П. України № 9036 від 11.03.96 p. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
