Сітчастий барабанний фільтр

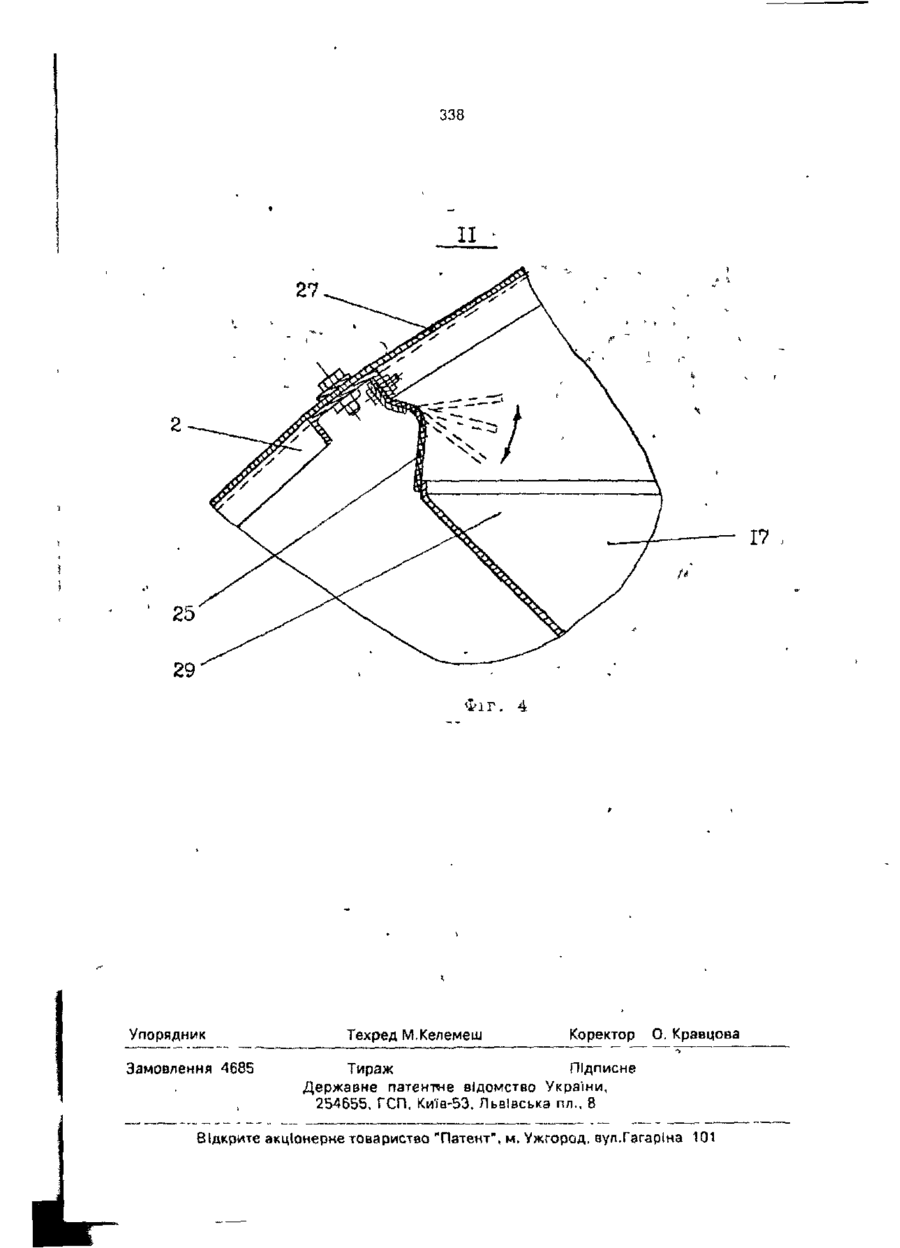

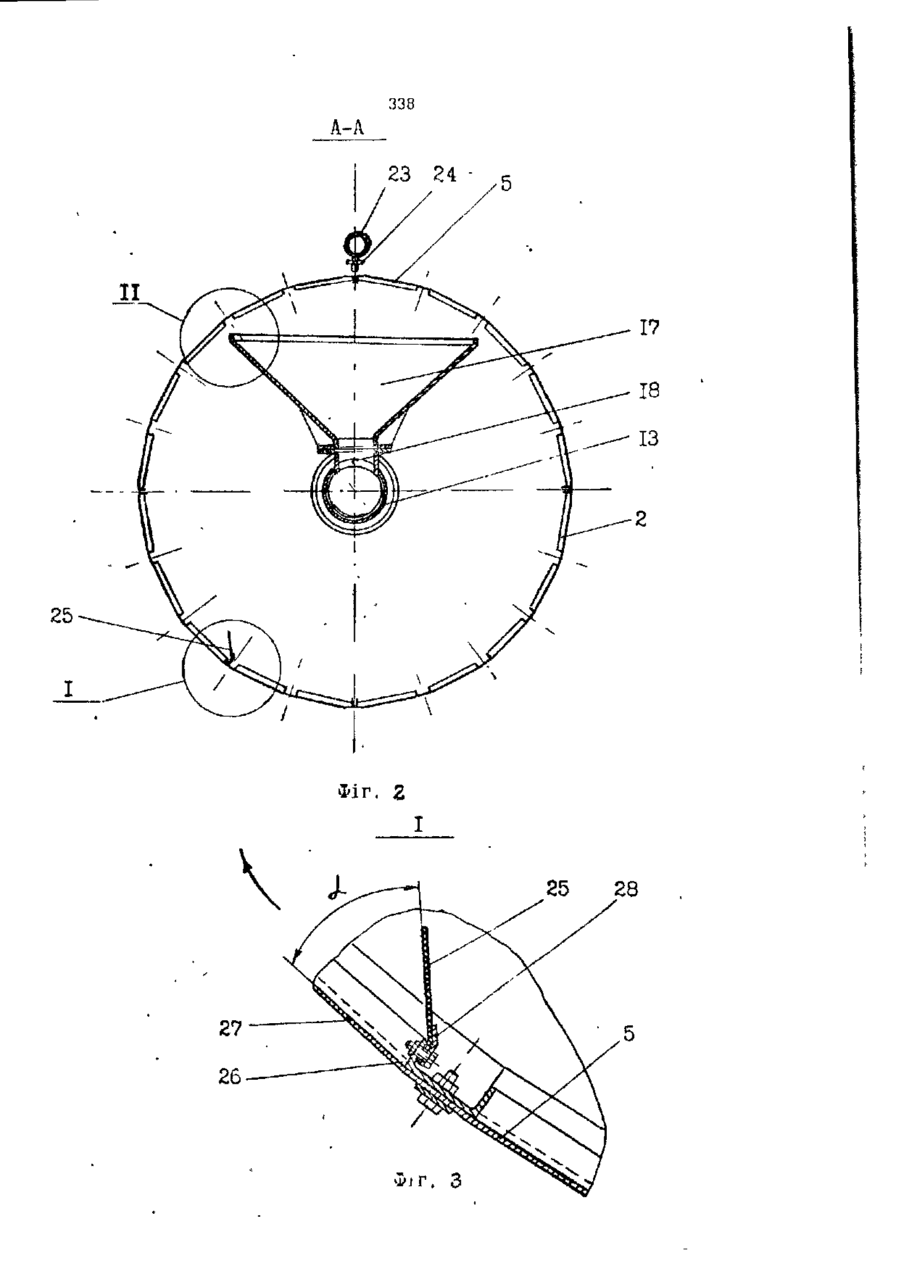

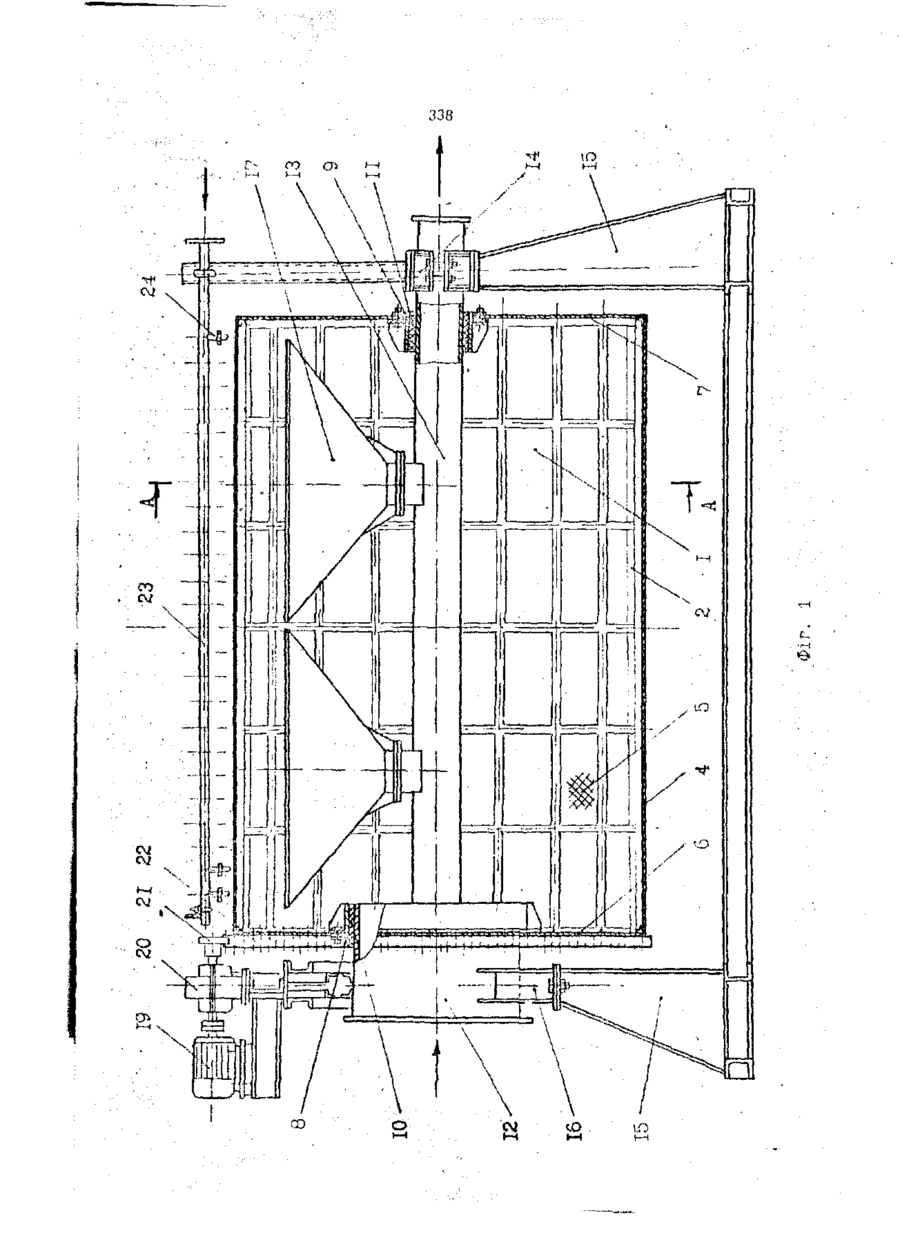

1 Сітчастий барабанний фільтр, що містить барабан, встановлений з можливістю обертання на опорах, які служать пристроєм для підведення фільтровано'і води І відведення промивної води, привід І розміщений над барабаном промивний пристрій, при цьому опора, що служить пристроєм для відведення промивної води, виконана у вигляді центрально! труби з жорстко прикріпленими до неї бункерами пірамідальної форми, більша основа яких розташована у верхній частині барабана, а нижня сполучена з порожниною центр; но'і труби через отвори, які виконані в тзнній, який в і д р і з н я є т ь с я тим, барабан містить прикріплену до внут[ ньо» поверхні стінки щонайменше, о поздовжньо розміщену лопоть 2 Фільтр за п. 1, який в і д р і з н я є с я тим, що вільний кінець лог розташований під гострим кутом до плс ни прилеглої ділянки стінки боко направленим в бік обертання барабана 3 Фільтр за п 2, який в і д р і з н я є с я тим, що лопать виконана Із еластич матеріалу з можливістю взаємодії з eepxt боковою частиною стінки бункера. 4 Фільтр за п 2, який в і д р і з н я є с я тим, що лопать виконана по висе двох частин, при цьому частина, прикріплюється, виконана із жорсткоп теріалу Корисна модель відноситься До галузі фільтрів для розділення рідин від твердих речовин, зокрема барабанних фільтрів. Існує барабанний фільтр з внутрішньою фільтруючою поверхнею, що містить барабан, який розділений на фільтрувальні елементи, стінки дренажні f систему відведення фільтрату, яка виконана у вигляді тангенційно розміщених кишень І має жолоб, встановлений з протилежної кишені сторони, в порожнині попереднього фільтруючого елемента, похило до розподільної головки [Авт. св. СРСР I f 1431808, кл. В 01 D Se 33/06] В зв'язку з тим, що такий фільтр має складну систему відведення фільтрату, він має високу вартість виготовлення низькій надійності роботи Існує сітчастий барабанний фільт містить барабан, встановлений з ливістю обертання на опорах, які сл' пристроєм для підводу фільтрованої І відведення промивної води, пру розміщений над барабаном промі пристрій, при цьому опора, що сл пристроєм для відведення промивної виконана у вигляді центральної тр жорстко прикріпленими до неї бунк пірамідальної форми, більша основг розташована у верхній частині бараб нижня сполучена з порожниною цен ної труби через отвори, які виконай (22) 20 05 98 338 [Авт. св. СРСР № 1189482, кл. В 01 D Так як одча Із опор барабана слуэистроем для відведення промивної э спрощується конструкція фільтра. \ою відомого фільтра є низька ефек- 5 ь виведений Із зони фільтрації t фракцій речовин, що забруднюють априклад. камінці, черепашки, вота т.п.) з зони фільтрації, що знижує эдуктинність. Це зумовлено тим, що 10 ртзнні барабана крупні фракції безэдно перекочуються (переміщують-іутріиіній поверхні стінки барабана у зону фільтрації і перекривають фільтрувальної сітки, перешкоджа- 15 самим вільному доступу в цю зону і фільтрується. •.нову корисної моделі поставлено і сітчастому барабанному фільтрі з'мінення його конструкції забезпе- 20 їілщення продуктивності за рахунок фективного виведення Із зони її крупних фракцій речовин, що эють воду, яка фільтрується. зелена задача досягається тим, що 25 тому барабанному фільтрі, що барабан, встановлений з мож>бертання на опорах, які служать ч для підводу фільтрованої води і іня промивно? води, привід і 30 шй над барабаном промивний при цьому опора, що служить А для відаеден-ня промивної води, у вигляді центральної труби з ірикріплени-ми до неї бункерами 35 аної форми, більша основа яких эна у верхній частині барабана, а їлучена з порожниною центральчерез отвори, які виконані в осфабам містить прикріплену до 40 ої поверхні стінки, щонайменше, довжньо розміщену лопать. нець лопаті може бути розташогострим кутом до площини принки стінки бокової, направленим 45 зння барабана. Лопать може бути з еластичного матеріалу з можіаємодії з верхньою частиною >вої бункерів. Лопать може бути о висот) Із двох частин, при цьо- 50 що прикріплюється, виконана Із матеріалу. ільний аналіз Із прототипом попристрій, що заявляється, критерію корисно? моделі мно- 55 у з тим, що в заявленому фільтрі :тить прикріплену до внутріш• і його стінки, щонайменше, одн *ньо розміщену лопать, при обертанні барабана крупні фракції речовин, що забруднюють, затримуються у зонах, які утворені зазначеною лопаттю І прилеглою ділянкою стінки бокової барабану. Найкращі умови виведення крупних фракцій речовин забезпечуються, коли аїльний кінець лопаті розташований під гострим кутом до площини прилеглої ділянки стінки бокової, направленим в бік обертання барабана. При обертанні барабана лопать періодично розташовується над бункерами, внаслідок цього крупні фракції під дією сили ваги І промивної води потрапляють у бункери І далі в центральну трубу пристрою для відведення промивної води. Під дією потоку промивної води крупні фракції вкупі з іншими забруднювачами по центральній трубі видаляються у каналізацію. Оскільки крупні фракції речовин, які забруднюють воду, безупинно видаляються Із зони фільтрації, забезпечується вільний доступ фільтрованої води до фільтрувальних елементів барабана, внаслідок цього підвищується продуктивність фільтра. При виконанні лопаті із еластичного матеріалу з можливістю взаємодії з верхньою частиною стінки бокової бункерів забезпечується згинання лопаті при проходженні зони взаємодії. При подальшому обертанні барабана лопать виходить з зони взаємодії І внаслідок сип деформації пружної отримує поперечні коливальні переміщування. Внаслідок цього видаляються в'язкі складові фільтрату, які налипли на поверхні лопаті І підвищується ефективність видаленнй крупних фракцій речовин, що забруднюють воду. Виконання лопаті по висоті з двох частин дозволяє забезпечити більш просте приєднання еластичного елемента, знизити трудомісткість виготовлення 1 ремонту в процесі експлуатації фільтра. На фіг. 1 зображений загальний вид сітчастого барабанного фільтра збоку; на фіг. 2 - перетин А-А на фіг. 1; на фіг. З - вузол 1 на фіг. 2; на фіг. 4 - вузол II на фіг. 2. Фільтр містить барабан 1, стінка бокова 2 якого складається (з щільно з'єднаних між собою секцій, виконаних Із профільних елементів, що утворюють крізні вікна. З зовнішньої сторони стінки бокової 2 за допомогою прогоночних з'єднань прикріплена сітка 4, що утворює у зонах крізних вікон сітчасті елементи 5. Стінки торцеві 6 І 7 барабана 1 виконані із плоских листів з круглими отворами у центральній частині, у які встановлені і жорстко закріплені втулки 8 І 9 з підшипниками ковзання 10 І 11. Опорами підшипників ковзання з однієї сторони служить труба 12 підводу фільтро 338 h~t h-i З'ЇВ ваноТ води, з другої сторони центральна труба 13 відведення промивної води. Центральна труба 13 закріплена за допомогою рознімносо елемента 14 на опорі 15 барабана 1. Труба 12 підводу фільтрованої 5 води закріплена елементом 16 за допомогою прогоночних з'єднань на опорі 15 барабана 1. Пристрій відведення промивної води містить жорстко прикріплені до центральної труби 13 бункери 17 пірамі- 10 дальної форми, більша основа яких розташована у верхній частині барабана 1, а нижня сполучена з порожниною центральної труби 12 через отвори 18, які виконані в останній. Привід обертання 15 барабана здійснюється від електродвигуна 19 через редуктор 20, на вихідному валу якого встановлена зубчата шестерня 21, яка знаходиться у постійному зачепленні з ціповим колесом 22, яке жорстко закріплено 20 на торцевій частині барабана 1. Над барабаном 1 вздовж його поздовжньої осі встановлений трубопровід 23 підводу промивної води з розподільними головками 24. До внутрішньої поверхні стінки 2 25 барабана 1 прикріплена, щонайменше, одна поздовжньо розміщена лопать 25 (див. фіг. 3). Кріплення лопаті 25 здійснюється до полички 26 профільного елемента стінки бокової 2. Вільний кінець лопаті 25 розташований під 30 гострим кутом а до площини прилеглої д!лянки27стінкибокової2, направленим вбік обертання барабана 1. Нахил вільного кінця лопаті 25, яка виконана з еластичного матеріалу, під гострим кутом здійснюється за 35 допомогою спеціальної планки кріпильної 28. Висота лопаті 25 із еластичного матеріалу вибирається з умови забезпечення її взаємодії з верхньою частиною 29 стінки бокової бункерів 17. 40 Сітчастий барабанний фільтр працює таким способом. Фільтрована вода потруГіі 12 безупин'но подається в барабан 1, що обертається, дп фільтрується крізь сітчасті елементи 5 і далі надходить у спеціальну приймальну камеру, а з камери по лодозлину у канал для подач! до установки наступного ступеня очищення води. При проходженні брудної води крізь сітчасті елементи 5 на їх внутрішній поверхні затримуються забруднення, які в процес! обертання барабана змиваються з них промивною подою, яка подається по трубопроводу 23 І розподільні головки 25. ГНд дією промивної води забруднювачі потрапляють у бункери 17 І далі а центральну трубу 12 для подальшого видалення у каналізацію. При обертанні барабана -1 крупні фракції речовин, що забруднюють воду, затримуються у зонах, які утворені лопаттю 25 1 прилеглою ділянкою 27 стінки бокової 2 барабана 1. При обертанні барабана 1 лопать 25 періодично розташовується над бункерами 17, внаслідок цього крупні фракції під дією сили ваги і промивної води потрапляють у бункери 17 і дзлі в центральну трубу 13. Під дією потоку промивної води крупні фракції вкупі з іншими забруднювачами па центральній трубі 13 також видаляються у каналізацію. При проходженні лопаті 25 зони розміщення верхньої частини 29 стінки бокової бункерів 17 внаслідок їх взаємодії лопать 25 згинається (див. фіг, 4). При подальшому обертанні барабана 1 лопать 25 виходить Із зони взаємодії І внаслідок сил деформації пружної отримує поперечні коливальні переміщування. Внаслідок цього видаляються в'язкі складові фільтрату, які налипли на поверхні лопаті 25, і підвищується ефективність видаляння крупних фракцій речовин, що забруднюють воду. л-л 338 II Фіг, Z 25 28 338 II 17 , Фіг. Упорядник Замовлення 4685 Техред М.Келемеш 4 Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Ки'ів-53, Львівська пл., В Відкрите акціонерне товариство "Патент", м. Ужгород, вуп.ГагарІна 101
