Спосіб вібраційної обробки дрібних деталей
Номер патенту: 40432
Опубліковано: 10.04.2009
Автори: Дегтярьова Юлія Юріївна, Букаранов Юрій Миколайович, Лубенська Людмила Михайлівна
Формула / Реферат
Спосіб вібраційної обробки дрібних деталей, який характеризується тим, що всю масу завантаження (робоче середовище, яке включає хімічний розчин і абразивні гранули, та оброблювані деталі) поділяють на групи по фракціях і завантажують у окремі порожні сферичні ємності з пружного матеріалу до контейнера вібраційної установки, де під впливом силового імпульсу абразивні гранули і оброблювані деталі здійснюють осцилюючі рухи відносно одна одної і стінок сферичних ємностей, а також циркуляційний рух уздовж стінок контейнера, формуючи мікрорельєф поверхні деталей.
Текст

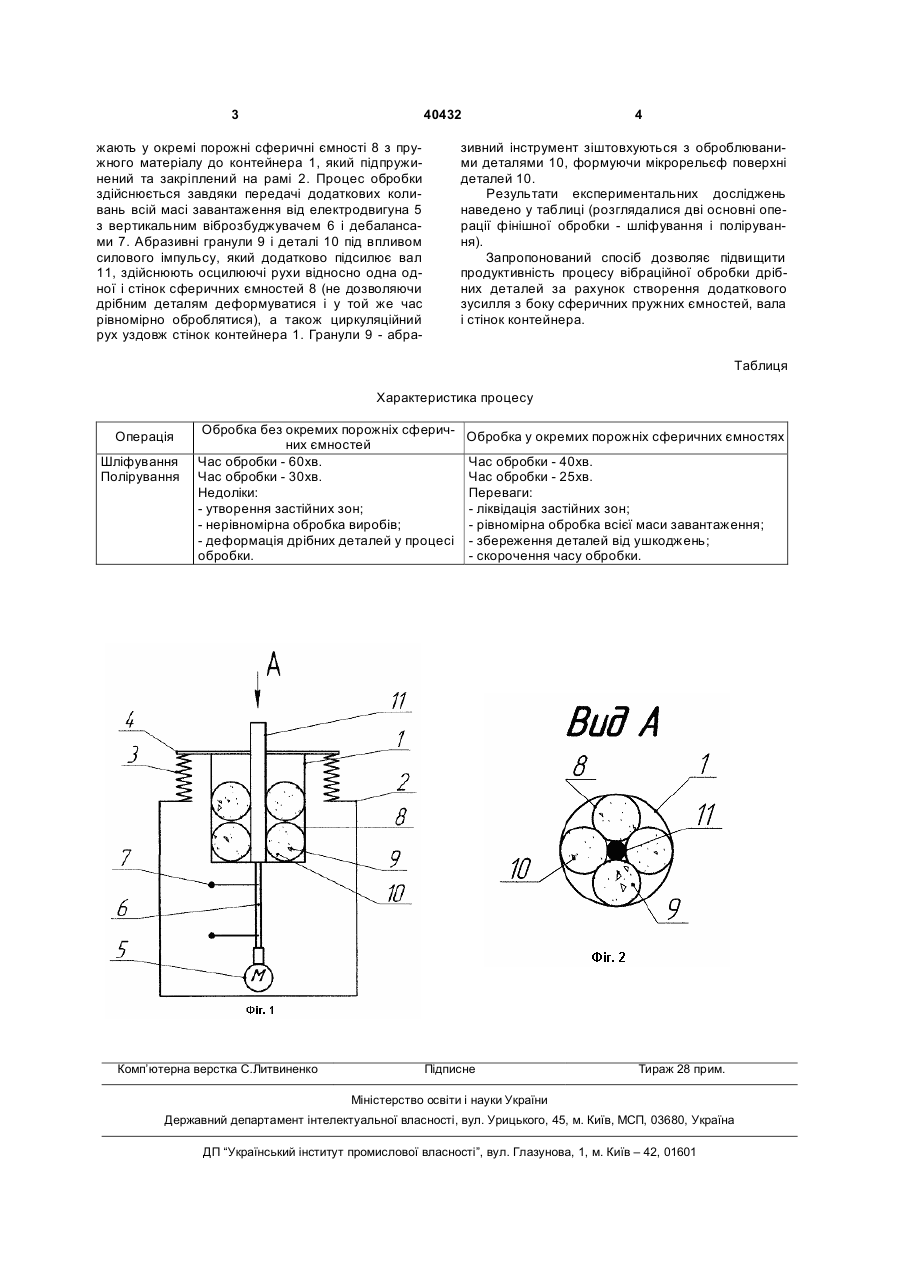

Спосіб вібраційної обробки дрібних деталей, який характеризується тим, що всю масу заванта 3 40432 4 зивний інструмент зіштовхуються з оброблюваними деталями 10, формуючи мікрорельєф поверхні деталей 10. Результати експериментальних досліджень наведено у таблиці (розглядалися дві основні операції фінішної обробки - шліфування і полірування). Запропонований спосіб дозволяє підвищити продуктивність процесу вібраційної обробки дрібних деталей за рахунок створення додаткового зусилля з боку сферичних пружних ємностей, вала і стінок контейнера. жають у окремі порожні сферичні ємності 8 з пружного матеріалу до контейнера 1, який підпружинений та закріплений на рамі 2. Процес обробки здійснюється завдяки передачі додаткових коливань всій масі завантаження від електродвигуна 5 з вертикальним віброзбуджувачем 6 і дебалансами 7. Абразивні гранули 9 і деталі 10 під впливом силового імпульсу, який додатково підсилює вал 11, здійснюють осцилюючі рухи відносно одна одної і стінок сферичних ємностей 8 (не дозволяючи дрібним деталям деформуватися і у той же час рівномірно оброблятися), а також циркуляційний рух уздовж стінок контейнера 1. Гранули 9 - абра Таблиця Характеристика процесу Операція Шліфування Полірування Обробка без окремих порожніх сферичних ємностей Час обробки - 60хв. Час обробки - 30хв. Недоліки: - утворення застійних зон; - нерівномірна обробка виробів; - деформація дрібних деталей у процесі обробки. Комп’ютерна верстка C.Литвиненко Обробка у окремих порожніх сферичних ємностях Час обробки - 40хв. Час обробки - 25хв. Переваги: - ліквідація застійних зон; - рівномірна обробка всієї маси завантаження; - збереження деталей від ушкоджень; - скорочення часу обробки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of vibration working of small components
Автори англійськоюBukaranov Yurii Mykolaiovych, Dehtiariova Yulia Yuriivna, Lubenska Liudmyla Mykhailivna
Назва патенту російськоюСпособ вибрационной обработки мелких деталей
Автори російськоюБукаранов Юрий Николаевич, Дегтярева Юлия Юрьевна, Лубенская Людмила Михайловна
МПК / Мітки
МПК: B24B 31/00
Мітки: дрібних, спосіб, деталей, вібраційної, обробки
