Пристрій для магнітного розділення сипучих матеріалів
Номер патенту: 40433
Опубліковано: 10.04.2009
Автори: Мартиненко Наталія Володимирівна, Шведчикова Ірина Олексіївна, Сухаревська Наталія Олександрівна
Формула / Реферат
Пристрій для магнітного розділення сипучих матеріалів, який містить транспортер, електромагнітні системи, встановлені над транспортером по обидва боки від його осі симетрії, та приймачі продуктів розділення, електромагнітні системи встановлені до основи транспортера під кутом 60-90° та підключені до мережі змінного струму так, що одна з електромагнітних систем підключена через фазозсувний пристрій, який відрізняється тим, що електромагнітні системи виконані у формі зрізаного конуса та встановлені з можливістю обертання навколо горизонтальної осі.
Текст

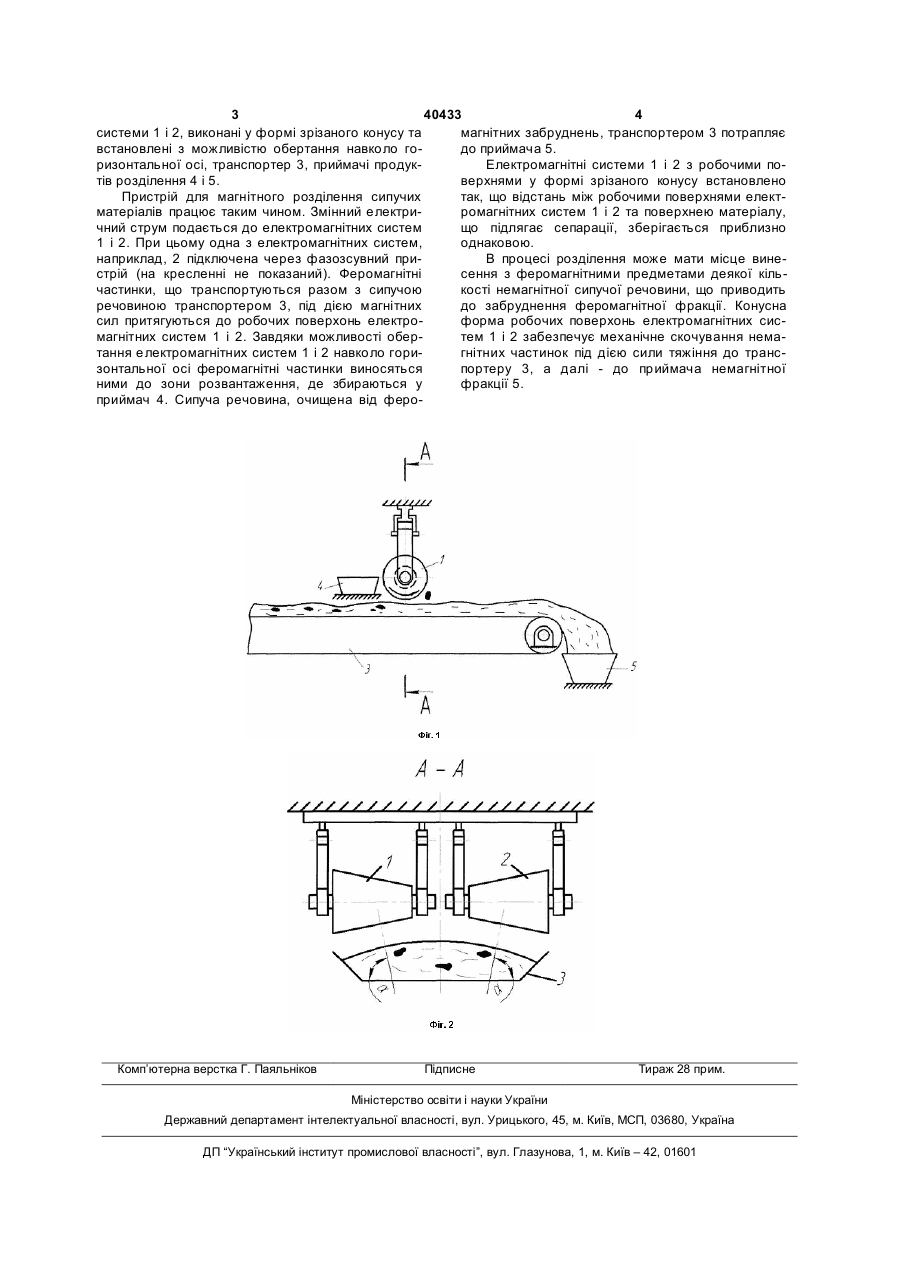

Пристрій для магнітного розділення сипучих матеріалів, який містить транспортер, електромаг 3 40433 4 системи 1 і 2, виконані у формі зрізаного конусу та магнітних забруднень, транспортером 3 потрапляє встановлені з можливістю обертання навколо годо приймача 5. ризонтальної осі, транспортер 3, приймачі продукЕлектромагнітні системи 1 і 2 з робочими потів розділення 4 і 5. верхнями у формі зрізаного конусу встановлено Пристрій для магнітного розділення сипучих так, що відстань між робочими поверхнями електматеріалів працює таким чином. Змінний електриромагнітних систем 1 і 2 та поверхнею матеріалу, чний струм подається до електромагнітних систем що підлягає сепарації, зберігається приблизно 1 і 2. При цьому одна з електромагнітних систем, однаковою. наприклад, 2 підключена через фазозсувний приВ процесі розділення може мати місце винестрій (на кресленні не показаний). Феромагнітні сення з феромагнітними предметами деякої кільчастинки, що транспортуються разом з сипучою кості немагнітної сипучої речовини, що приводить речовиною транспортером 3, під дією магнітних до забруднення феромагнітної фракції. Конусна сил притягуються до робочих поверхонь електроформа робочих поверхонь електромагнітних сисмагнітних систем 1 і 2. Завдяки можливості обертем 1 і 2 забезпечує механічне скочування нематання електромагнітних систем 1 і 2 навколо горигнітних частинок під дією сили тяжіння до трансзонтальної осі феромагнітні частинки виносяться портеру 3, а далі - до приймача немагнітної ними до зони розвантаження, де збираються у фракції 5. приймач 4. Сипуча речовина, очищена від феро Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for magnetic separation of bulk materials
Автори англійськоюShvedchykova Iryna Oleksiivna, Sukharevska Natalia Oleksandrivna, Martynenko Natalia Volodymyrivna
Назва патенту російськоюУстройство для магнитного разделения сыпучих материалов
Автори російськоюШведчикова Ирина Алексеевна, Сухаревская Наталья Александровна, Мартыненко Наталья Владимировна
МПК / Мітки
МПК: B03C 1/00
Мітки: сипучих, пристрій, матеріалів, розділення, магнітного
Код посилання
<a href="https://ua.patents.su/2-40433-pristrijj-dlya-magnitnogo-rozdilennya-sipuchikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для магнітного розділення сипучих матеріалів</a>
Пристрій для розділення сипучих матеріалів в потоці рідини або газу
Номер патенту: 26750
Опубліковано: 10.10.2007
Автори: Гринчишин Наталія Миколаївна, Мартиняк Олег-Роман Володимирович, Сибірний Андрій Володимирович, Юрим Микола Федорович
МПК: B07B 4/06
Мітки: газу, розділення, пристрій, потоці, рідини, сипучих, матеріалів
Формула / Реферат:
Пристрій для розділення сипучих матеріалів в потоці рідини або газу, що містить циліндричний корпус з торцевим патрубком введення двофазного потоку і патрубками відведення фракційного складу твердого матеріалу, роздільник двофазного потоку у вигляді конусних вставок, діаметр яких послідовно збільшується від торцевого патрубка введення двофазного потоку, який відрізняється тим, що конічна частина корпуса оснащена перегородками, розміщеними між...
Пневмосепаруючий пристрій для розділення сипучих матеріалів
Номер патенту: 46252
Опубліковано: 15.05.2002
Автори: Шварцман Михайло Юхимович, Коган Анатолій Михайлович, Рябінов Ігор Анатолійович, Чахальян Микола Володимирович, Протасенко Олег Васильович
МПК: B07B 4/02
Мітки: сипучих, пристрій, пневмосепаруючий, розділення, матеріалів
Формула / Реферат:
Пневмосепаруючий пристрій для розділення сипучих матеріалів, що містить вертикальний пневмосепаруючий канал, завантажувальний бункер, осаджувач і вентилятор, який відрізняється тим, що він обладнаний стаканом з поярусно розташованими в ньому похилими соплами, з'єднаним за допомогою повітропроводу з нагнітальним патрубком вентилятора і встановленим з можливістю обертання в повітропроникному корпусі.
Пневмосепаруючий пристрій для розділення сипучих матеріалів
Номер патенту: 36973
Опубліковано: 16.04.2001
Автори: Шварцман Михайло Юхимович, Протасенко Олег Васильович, Рябінов Ігор Анатолійович, Чахальян Микола Володимирович
МПК: B07B 4/02
Мітки: сипучих, розділення, матеріалів, пристрій, пневмосепаруючий
Текст:
...можливість підібрати для сепарації різноманітних сипучих матеріалів різні швидкості повітряного потоку, не змінюючи при цьому загальної витрати повітря. Таким чином, завдяки відмітним від прототипу ознакам даного пристрою досягнутий технічний результат - забезпечений широкий діапазон і плавна зміна швидкості повітряного потоку по висоті пневмосепаруючого каналу при постійній витраті повітря й оптимальному співвідношенні матеріалу і повітря. ...
Пневматичний сепаратор для розділення сипучих матеріалів
Номер патенту: 21649
Опубліковано: 15.03.2007
Автори: Рибалко Олександр Владиславович, Нехаєнко Василь Анатолійович
МПК: B07B 4/02
Мітки: сипучих, розділення, матеріалів, пневматичний, сепаратор
Формула / Реферат:
1. Пневматичний сепаратор для розділення сипучих матеріалів, що містить повітряний робочий канал, з'єднаний повітропроводом з вентилятором, приймачі продуктів розділення, живильник та пиловідокремлювач, який відрізняється тим, що приймачі продуктів розділення виконані у вигляді каскаду лотків з перетинаючими вертикальними і горизонтальними пластинами, які утворюють сопла у вигляді прямокутних щілин.2. Пневматичний сепаратор для...
Спосіб розділення сипучих матеріалів по межі розсіву
Номер патенту: 85631
Опубліковано: 10.02.2009
Автори: Логінов Ігор Георгійович, Слепян Віктор Йосипович
МПК: B07B 1/00, B07B 13/00
Мітки: спосіб, розсіву, розділення, межі, сипучих, матеріалів
Формула / Реферат:
1. Спосіб розділення сипучих матеріалів по межі розсіву, що включає подачу матеріалу потоком заданої інтенсивності на площину розсіву, який відрізняється тим, що згаданий потік матеріалу розганяють на поверхні розсіву до моменту досягнення його товщини не більше, ніж межа розсіву, з подальшим перепусканням потоку матеріалу над вільним простором і через поріг за цим простором не менше одного разу, при цьому висоту порога відносно нижнього...
