Композиція для виготовлення протекторного захисного покриття

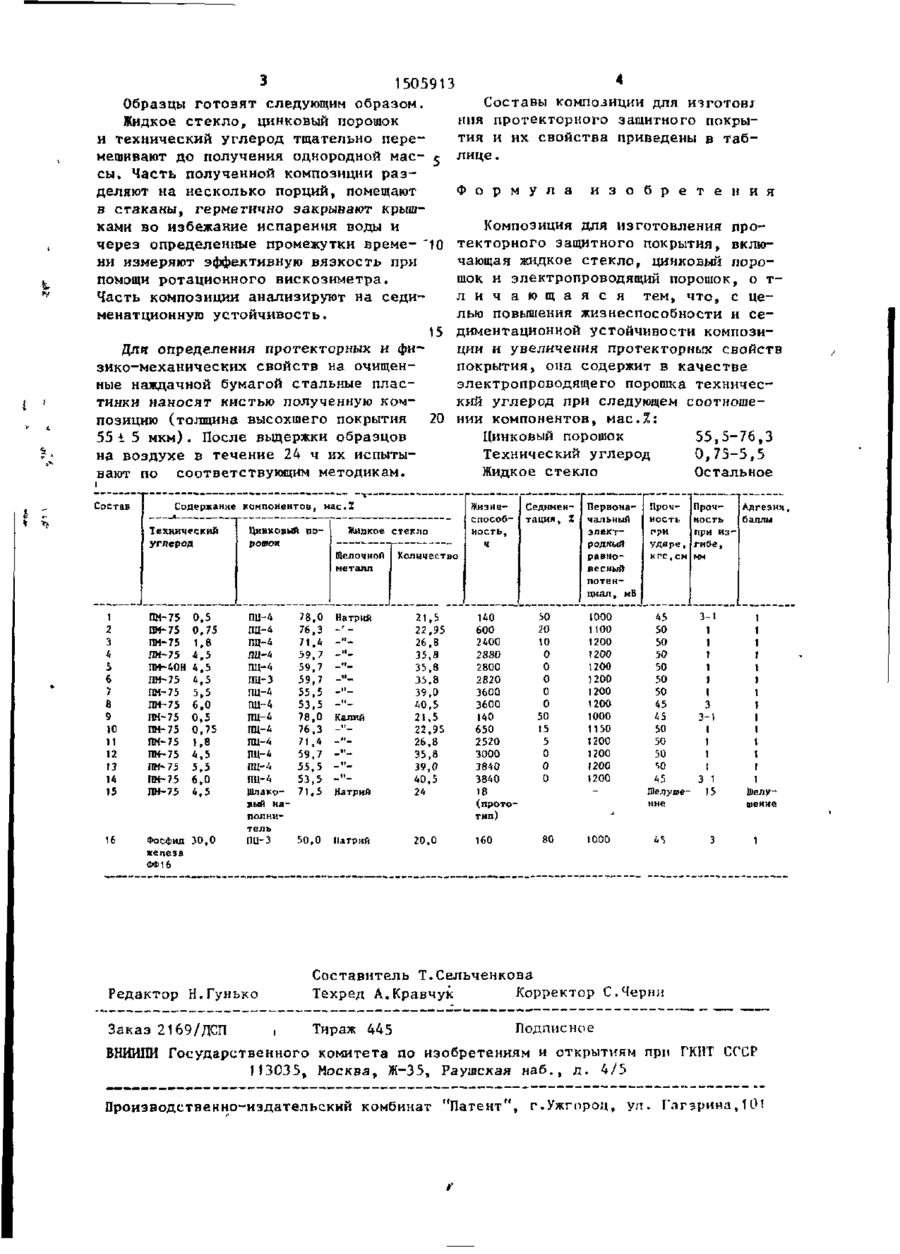

Изобретение относится к промышленности строительных материалов, конкретно к области защиты металлов от коррозии, преимущественно проіех Изобретение относится к промышленности строительных материалов, конкретно к области защиты металлов от коррозии, преимущественно протекторной защиты красіами, содержащими металлический порошок, и молет быть использовано для противокоррозионной защиты стальных конструкций, закладных деталей, связей и арматуры. Целью изобретения являгтея повышение жизнеспособности и сединентациониой устойчивости композиции и . протекторных гвойств покрытия. 33-89 торной защиты красками, содержащими металлический пороиюк, и моле і быть использовано для противокоррозионной защиты стальных конструкция, закладных деталей, связей и арматуры. Целью изобретения является повышение жизнеспособности и седимептационной устойчивости композиции и увеличение протекторных свойств покрытия. Композиция для изготовления протекторного защитного покрытия содержит, мас.%: цинковый порошок 55,5-76,3; технический углерод 0,75-5,5 ч жидкое стекло остальное. Композиция обеспечивает жизнеспособность покрытия СОО-3840 ч, седиментацию 15-0%, первоначапьный электродный равновесный потенциал 1100-1200 мВ, прочность при ударе 50 кгс*см, прочность при изгибе 1 мм, адгезию 1 балл. 1 табл. Используют следующие материалы: жидкое натриевое стекло плотностью 1,28 г/см3 и кремнеземистым модулем Is8, жидкое калиевое стекло плотнос3 тью 1,26 г/см , и кремнеземистым модулем 2,6, цинковый порошок ПЦ-3 и ПЦ-4, технический углерод - сажа печная активная ПМ-75, среднеактивная ПМ-50, остаток на сите с сеткой № 015К составляет 0,02, рН = 7,0 -_ 5,0; технический углерод печной полуатїтивчьій ПМ-40Н, остаток на сите с сеткой 014К составляет 0,02; рН = 7,0-9,0. * З 150591 3 Составы композиции для изготові Образцы готовят следующим образом. ния протекторного защитного покрыЖидкое стекло, цинковый порошок тия и их свойства приведены в таби технический углерод тщательно перемешивают до получения однородной мае- 5 лице. сы. Часть полученной композиции разделяют на несколько порций, помещают Ф о р м у л а и з о б р е т е н и я в стаканы, герметично закрывают крышками во избежание испарения воды и Композиция для изготовления прочерез определенные промежутки време- *10 текторного защитного покрытия, вклюни измеряют эффективную вязкость при чающая жидкое стекло, цинковый поропомощи ротационного вискозиметра. шок и электропроводящий порошок, о тЧасть композиции анализируют на седил и ч а ю щ а я с я тем, что, с цеменатционнуго устойчивость. лью повышения жизнеспособности и се15 днментационной устойчивости композиции и увеличения протекторных свойств Для определения протекторных и фнпокрытия, она содержит в качестве зико-механических свойств на очищенэлектропроводящего порошка техничесные наждачной бумагой стальные плаский углерод при следующем соотношетинки наносят кистью полученную композицию (толщина высохшего покрытия 20 нии компонентов, мас.%: Цинковый порошок 55,5-76,3 55 t 5 мкм). После выдержки образцов Технический углерод 0,75-5,5 на воздухе в течение 24 ч их испытыЖидкое стекло Остальное вают по соответствующим методикам. Состав Содержание _^ Технический Цинковый п о углерод рошок 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-40Н ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПМ-75 ПН-75 16 Фосфид 30,0 железа ФФІ6 0,5 0,75 1,8 4,5 4,5 4,5 5,5 6,0 0,5 0,75 1,8 4,5 5,5 6,0 4,5 ПЦ-4 ПЦ-4 ПЦ-4 Л1І-4 ПЦ-4 ПЦ-3 ПЦ-4 ПЦ-4 ПЦ-4 Щ-4 ПЦ-4 ПЦ-4 ПЦ-4 ПЦ-4 Шлаковый наполнитель ПЦ-3 Жидкое стекло Щелочной металл Количество Седимен Первона Проч Проч способность, тация, X чальный элект ность при ность баллы лрн и з рОДЯЬ(Й ударе, гибе , кгс,см КМ ч равновесный потенциал, мБ 78,0 76,3 71,4 59,7 59,7 59,7 55,5 53,5 78,0 76,3 71,1 59,7 55,5 53,5 71,5 Натрий -'-"-"-"-"-"-"Калий -"-"-"-"-"Натрий 21,5 22,95 26,В 35,8 35,S 35,8 39,0 40,5 21,5 22,95 26,8 35,8 39,0 40,5 24 140 600 2400 2880 2800 2820 3600 3600 140 650 2520 3000 3840 3840 18 (прототип) 50,0 Натрий 20,0 160 50 20 Ш 0 0 0 0 0 50 15 5 0 0 0 1000 1100 1200 1200 1200 1200 1200 1200 1000 1150 1200 1200 1200 1200 80 1000 45 50 50 50 50 50 50 45 45 50 50 50 3-1 1 3- 1 45 3 1 Шелуше- 15 ние 41 3 Адгезия, t 1 1 I 1 1 1 1 1 1 1 1 1 1 Шелушение 1 Составитель Т.Сельченкова Техред А.Кравчук Корректор С.Черни Редактор Н.Гунько Заказ 2169/ДСП Жизне компонентов, м а е . 1 , Тираж 445 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, К 1 1
