Суміш для утворення пінокислоти

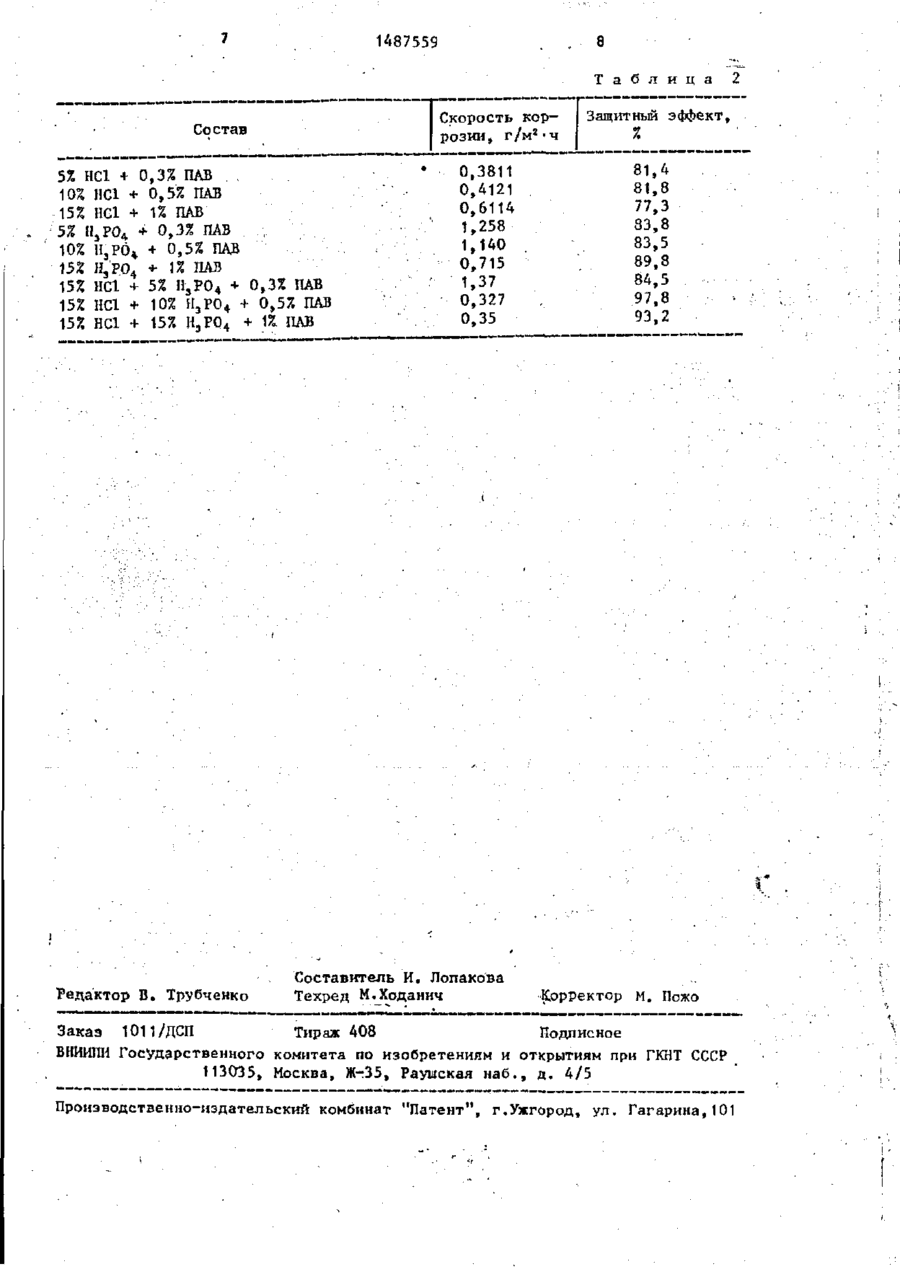

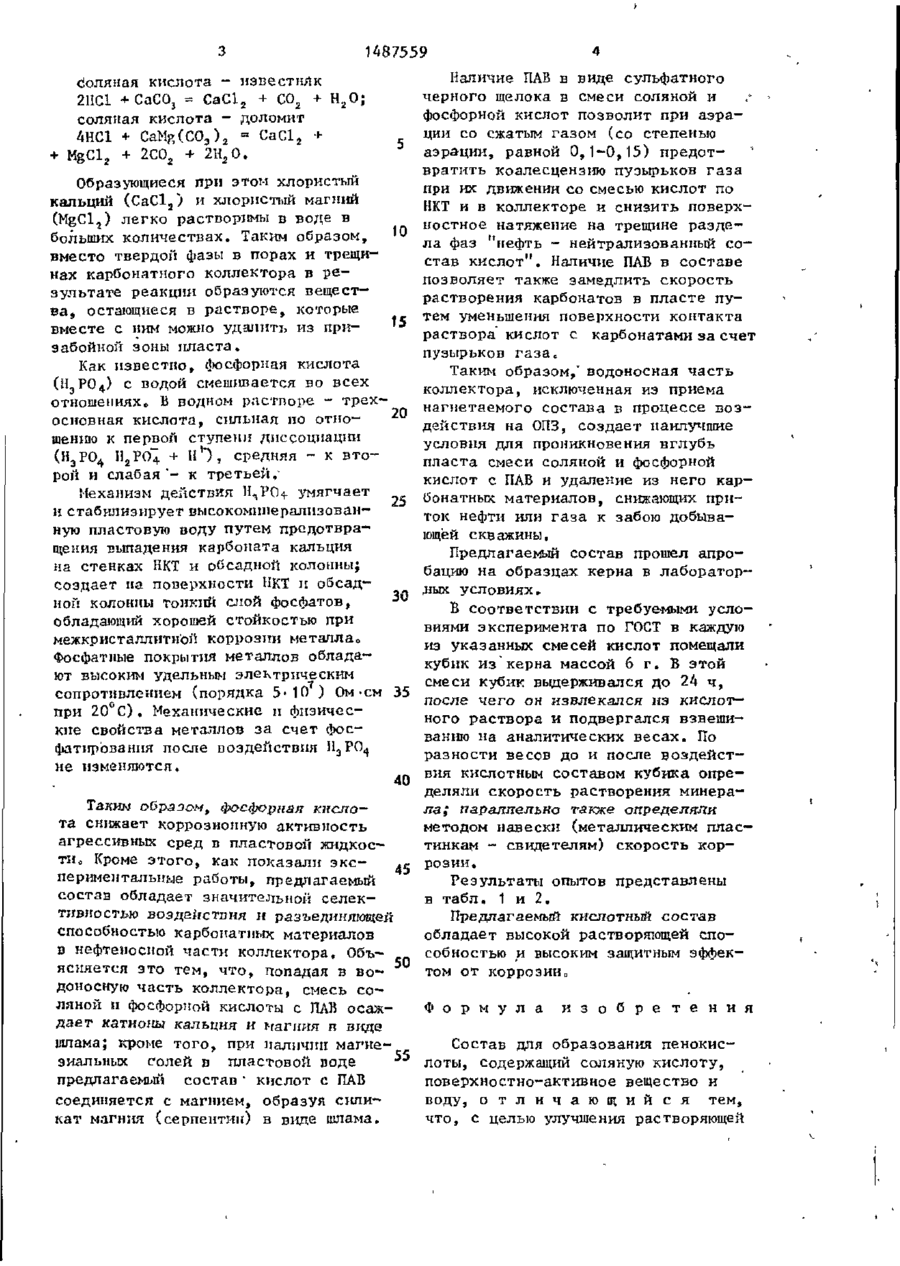

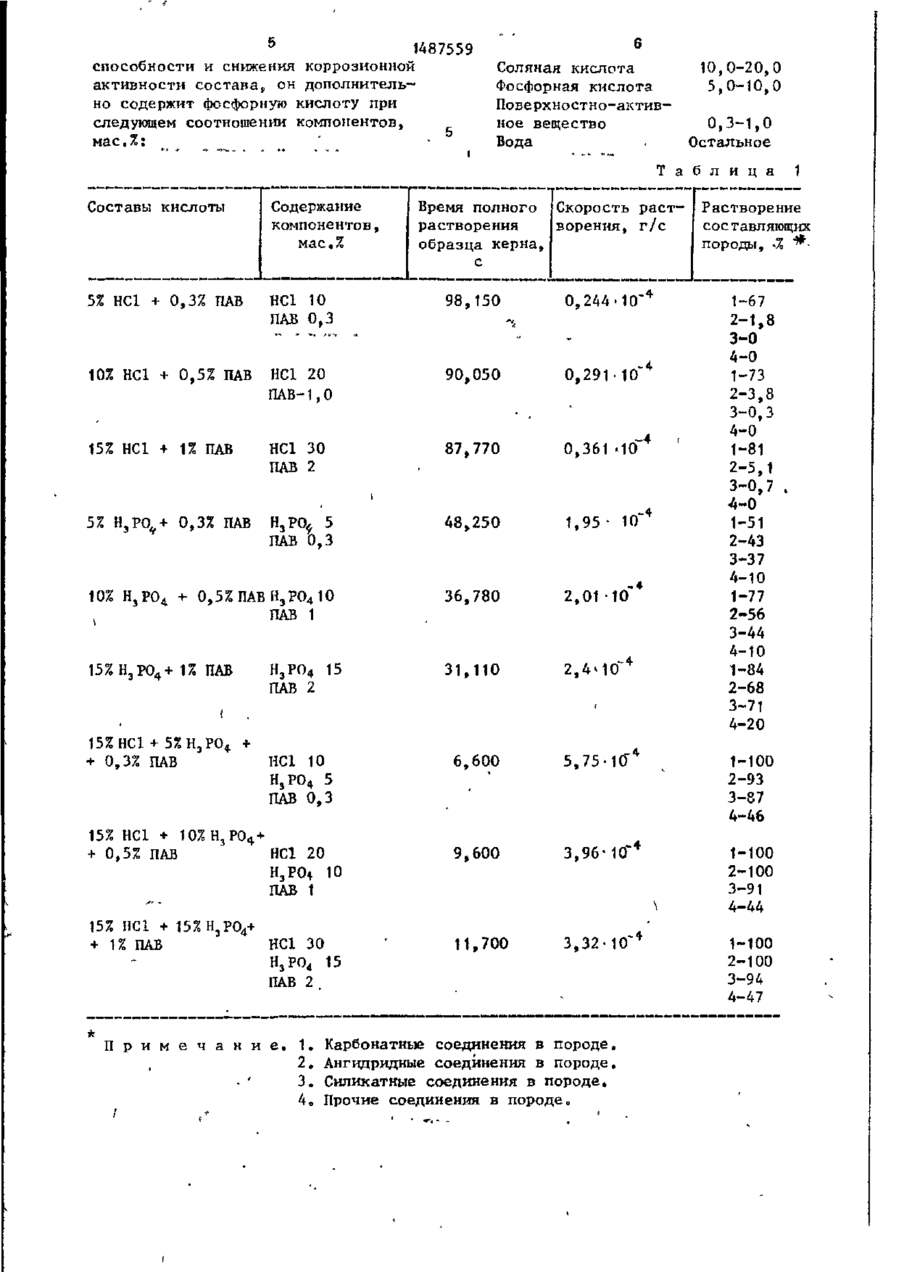

Изобретение относится к нефтедобывающей пром-сти. Цель - улучше Изобретение относится к нефтедобывающей промышленности, в частности к составам для воздействия на призабойную зону нефтегазовых пластов. Целью изобретения является улучшение растворяющей способности и снижение коррозионной активности состава. • Состав готовят смешением растворов соляной и фосфорной кислот с поверхностно-активным веществом (ПАВ) при следующем соотношении компонентов, ма.с.%: 10,0-20,0 Соляная кислота 5,0-10,0 Фосфорная кислота 0,3-1,0 ПАВ Остальное Вода При закачке смеси соляной и фосфорной кислот с ПАВ селективно про 22-89 ние растворяющей способности и снижение коррозионной активности состава о Состав содержит следующие компоненты при следующем соотношении, мас.%: соляная кислота 10-20; фосфорная кислота 5-Ю; поверхностноактивное вещество 0,3-1,0; вода остальное. За счет создания пленки, образуемой фосфорной кислотой на поверхности насосно-компрессорных труб и обсадной колонны, снижается коррозионная активность по отношению к металлическим частям скважины0 Железо устойчиво в фосфорной кислоте в результате образования Fe 3 (,P0 4 ) s , образующего пленку и пассивирующего поверхность компрессорных труб о 2 табл. исходит растворение карбонатных включений в коллекторе с одновременным снижением коррозионной активности кислотного состава по отношению к металлическим частям скважины за счет создания защитной пленки, образуемой фосфорной кислотой на поверхности насосно-компрессорных труб (НКТ) и обсадной колонны. Железо устойчиво в фосфорной кислоте в результате образования, Fe 3 (PO^) 2 , 'образующего пленку и пассивирующего поверхность НКТО "Метод солянокислотной обработки скважин основан на способности соляной кислоты вступить в реакцию с карбонатными породами по следующим уравнениям: 1487559 Наличие П В в виде сульфатного А черного щелока в смеси соляной и фосфорной кислот позволит при аэрации со сжатым газом (со степенью аэрации, равной 0,1-0,15) предотвратить коалесцензию пузырьков газа Образующиеся при этом хлористый при их движении со смесью кислот по кальций (СаС1а) и хлористый магний Н Т и в коллекторе и снизить поверхК (MgCl3) легко растворимы в воде в ностное натяжение на трещине разде10 ла фаз "нефть - нейтрализованный собольших количествах. Таким образом, вместо твердой фазы в порах и трещистав кислот". Наличие ПАВ в составе нах карбонатного коллектора в репозволяет также замедлить скорость зультате реакции образуются вещестрастворения карбонатов в пласте пува, остающиеся в растворе, которые тем уменьшения поверхности контакта 15 раствора кислот с карбонатами за счет вместе с ним можно удалить из призабойной зоны пласта. пузырьков газа. Как известно, фосфорная кислота Таким образом," водоносная часть (Н-РО4.) с водой смешивается во всех коллектора, исключенная из приема отношениях,, В водном растворе - трех20 нагнетаемого состава в процессе возосновная кислота, сильная по отнодействия на ОПЗ, создает наилучшие шению к первой ступени диссоциации условия для проникновения вглубь (Н 3 Р0 4 IljPOi + П ь ) , средняя - к втопласта смеси соляной и фосфорной рой и слабая'- к третьей,' кислот с ПАВ и удаление из него карМеханизм действия Н,РО+ умягчает бонатных материалов, снижающих прии стабилизирует высокоминерализован— 25 ток нефти или газа к забою добываную пластовую воду путем предотврающей скважины. щения выпадения карбоната кальция Предлагаемый состав прошел апрона стенках Н Т и обсадной колонны; К бацию на образцах керна в лабораторсоздает па поверхности Н Т и обсадК 30 ных условиях, ной колонны тонкий слой фосфатов, Б соответствии с требуемыми услообладающий хорошей стойкостью при виями эксперимента по ГОСТ в каждую межкристаллитноп коррозии металла 0 из указанных смесей кислот помещали Фосфатные покрытия металлов обладакубик из керна массой 6 г. В этой ют высоким удельным электрическим сопротивлением (порядка 5-Ю ) Ом>см 35 смеси кубик выдерживался до 24 ч, после чего он извлекался нэ кислотпри 20°С). Механические и физичесного раствора и подвергался взвешикие свойства металлов за счет фосванию на аналитических весах. По фатігр'ования после воздействия НЭРО4 разности весов до и после воздейстне изменяются. вия кислотным составом кубика опре40 деляли скорость растворения минерала; параллельно также определяли Таким образом, фосфорная кислометодом навески (металлическим пласта снижает коррозионную активность тинкам - свидетелям) скорость корагрессивных сред в пластовой жидкоерозии. тИо Кроме этого, как показали экс45 периментальные работы, предлагаемый Результаты опытов представлены состав обладает значительной селекв табл. 1 и 2, тивностью воздействия и разъединяющей иредлагаемьм КИСЛОТНЫЙ состав способностью карбонатных материалов обладает высокой растворяющей спов нефтеносной части коллектора. Объсобностью и высоким защитным эффекясняется это тем, что, попадая в во- 50 том от коррозии,, йоляная кислота - известняк 2ИС1 +СаСО 3 = СаС1 2 + С0 2 + соляная кислота - доломит 4НС1 + CaMg(CO 3 ) 2 = СаС1 2 + + MgCl, + 2С0 + 2Н 5 О. доносную часть коллектора, смесь соляной и фосфорной кислоты с ПАВ осажФ о р м у л а и з о б р е т е н и я дает катионы кальция и маггшя в виде шлама; кроме того, при наличии магнеСостав для образования пенокисзиальных солей в пластовой иоде 55 лоты, содержащий соляную кислоту, предлагаемый состав * кислот с ПАВ поверхностно-активное вещество и соединяется с магнием, образуя силиводу, о т л и ч а ю щ и й с я тем, кат магния (серпентин) в виде шлама. что, с целью улучшения растворяющей 5 1487559 способности и снижения коррозионной активности состава9 он дополнительно содержит фосфорную кислоту при следующем соотношении компонентов, мас.%: Соляная кислота Фосфорная кислота Поверхностно-активное вещество Вода 10,0-20,0 5,0-10,0 0,3-1,0 Остальное Т а б л и ц а Составы кислоты Содержание компонентов, мас.% 5% НС1 + 0,3% ПАВ НС1 10 ПАВ 0,3 98,150 0,244*Ю~ 4 10% НС1 + 0,5% ПАВ НС1 20 ПАВ-1,0 90,050 0,291 -Ю" 15% НС1 + 1% ПАВ НС1 3 0 ПАВ 2 87,770 0,361 - O 1 ~ 0,3% ПАВ Н 3 РО^ 5 ПАВ 0 , 3 48,250 -4 1,95 • 10 10% Н Э РО 4 + 0 , 5 % П А В Н Э Р 0 4 1 0 ПАВ 1 36,780 2,01 Ю 1 5 % Н э Р 0 4 + 1% ПАВ Н 3 РО 4 15 ПАВ 2 31,110 2,44tf НС1 10 Н 3 РО 4 5 ПАВ 0 , 3 6,600 5.75-1СҐ 1-100 2-93 3-87 4-46 9,600 г4 3,96*10 1-100 2-100 3-91 4-44 11,700 3 , 3 2 - 1 0,-4 1-100 2-100 3-94 4-47 5% 15% НС1 + 5%Н 3 РО Ф + + 0,3% ПАВ 15% НС1 + 1 0 % Н 3 Р 0 4 + + 0,5% ПАВ НС1 2 0 Н 3 Р0* 10 ПАВ 1 15% НС1 + 15%Н 3 РО 4 + + 1% ПАВ НС1 3 0 Н 3 РО 4 15 ПАВ 2 П р и м е ч а н и е . 1, 2. 3. 4О Время полного Скорость растрастворения ворения, г/с образца керна, с Карбонатные соединения в породе. Ангидридные соединения в породе, Силикатные соединения в породе. Прочие с о е д и н е н и я в п о р о д е о 1 Растворение составляющих породы, - • • % * 1-67 2-1,8 3-0 4-0 1-73 2-3,8 3-0,3 4-0 1-81 2-5,1 3-0,7 , 4-0 1-51 2-43 3-37 4-10 1-77 2-56 3-44 4-Ю 1-84 2-68 3-71 4-20 1487559 Т а б л и ц а Скорость коррозии, г/м2-ч Состав 5% НС1 + 0,3% ПАВ . , 10% НС1 + 0,5% ПАВ 15% НС1 + 1% ПАВ 5% Н , Р 0 4 + 0,3% ПАВ , 10% Н э Р 0 4 + 0,5% ПАВ 15% Н 3 РО 4 + 1% ПАВ 15% НС1 + 5% й , Р 0 4 + 0,3% ПАВ 15% HCl + 10% Н э Р 0 4 + 0,5% ПАВ 15% НС1 + 15% Н Э РО 4 + 1% ПАВ Редактор В. Трубченко Защитный эффект, г 81,4 81,8 77,3 83,8 83,5 89,8 84,5 97,8 93,2 0,3811 0,4121 0,6114 1,258 1,140 0,715 1,37 0,327 0,35 Составитель И, Лопакова Техред М.Ходанич 2 Корректор м, Пожо Заказ 1011/ДСП Тираж 408 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113CJ35, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
