Композиція для покриття виробів і конструкцій з шлаколужного бетону

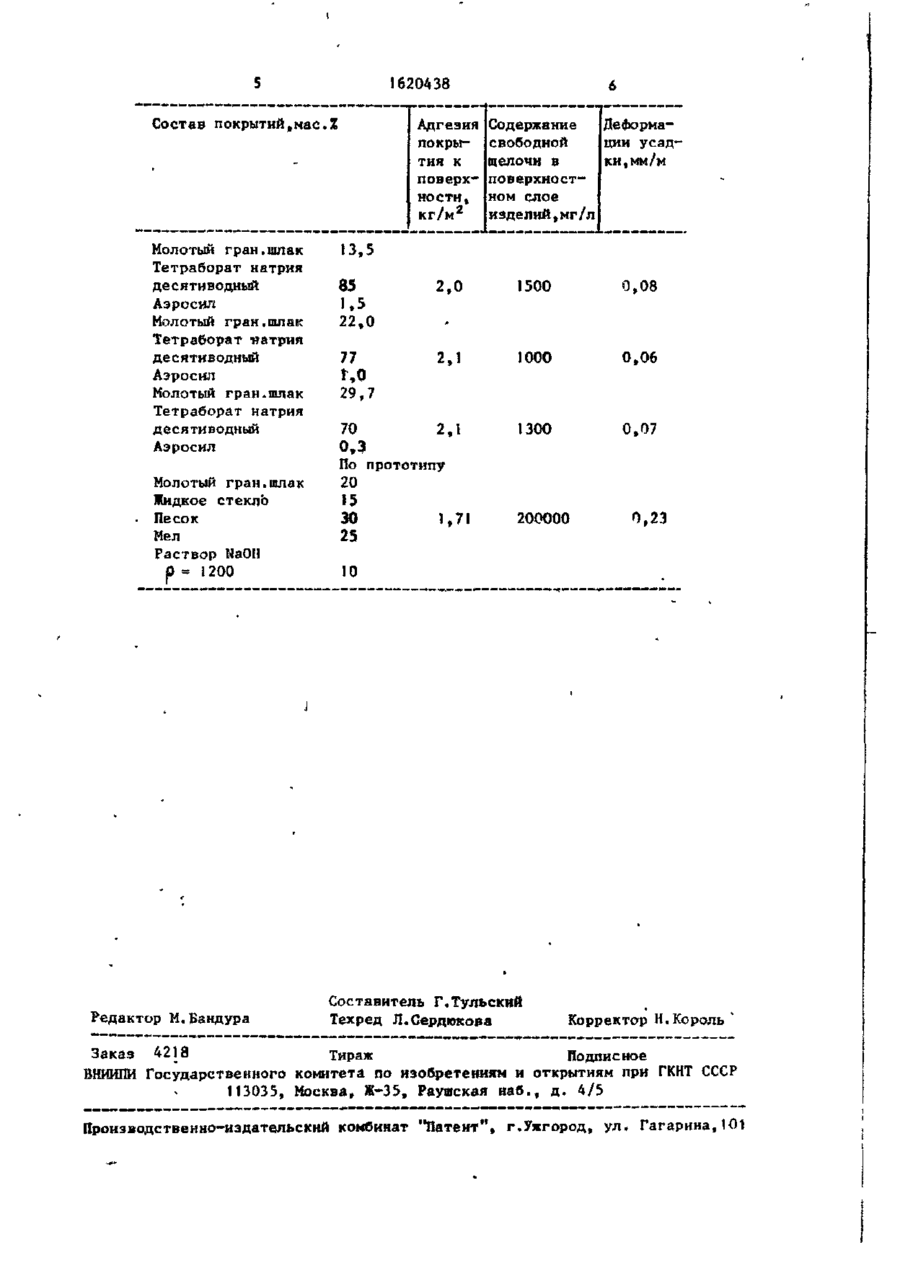

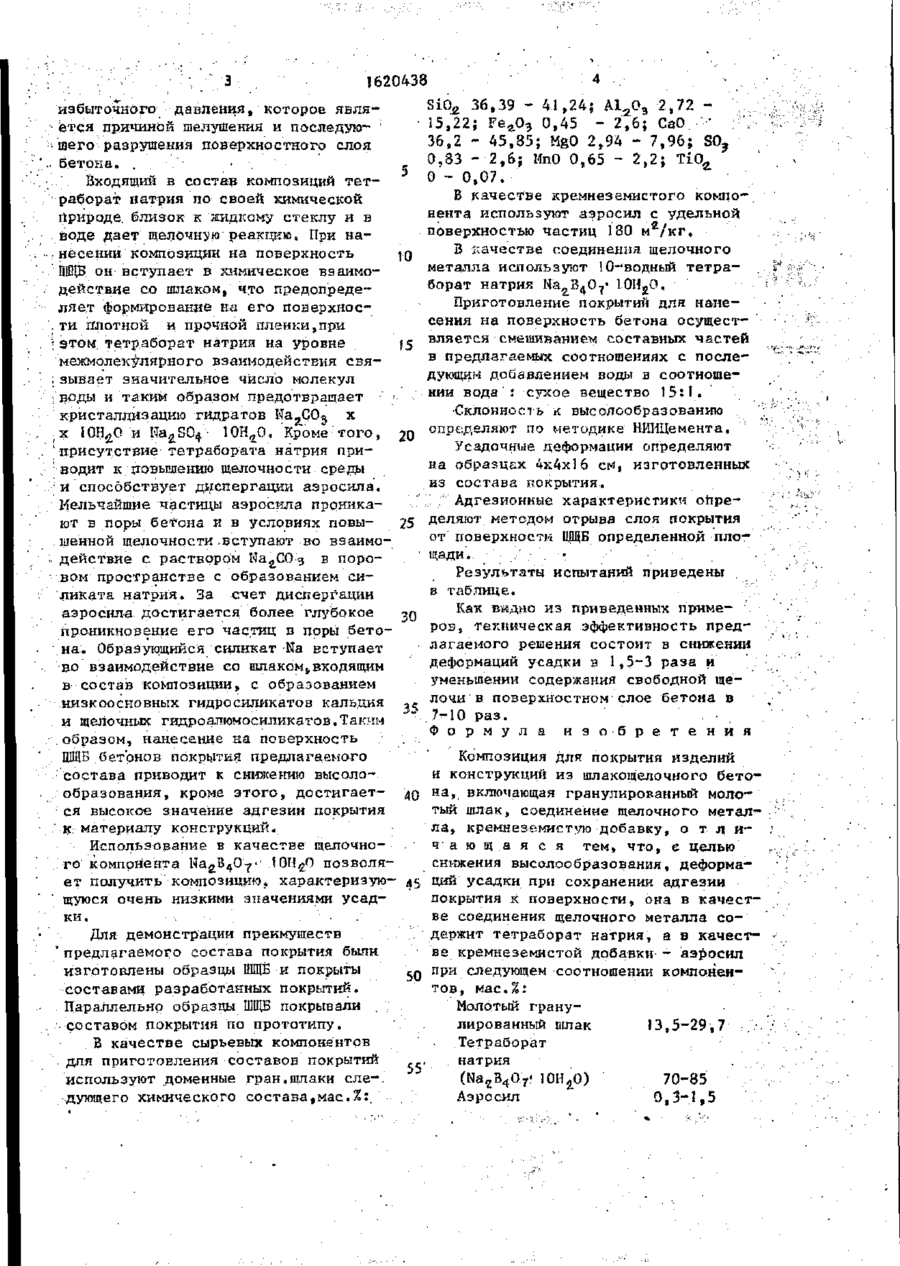

Изобретение предназначено для использования в промышленности строительных материалов* С целью снижения высолообразования н деформаций усадки при сохранении адгезии покрытия к поверхности композиции включает, мае. %: мологыи гранулироранный шлак 13,5-29,7; тетраСорат натрия десятиводныи 70-85; аэросил 0,3-1,5. Изобретение позволяет снизить содержание свободной щелочи в поверхностном спое бетона до !000-1500 мг/л и обеспечить собственные деформации усадки 0,П6 - 0,03 мм/м, 1 табл. вании в качестве щелочного компонента несиликатных соединений щелочных металлов. Поэтому исследованиям подвергались бетоны на основе несиликатных соединений щелочных металлов. По данным физико-химических методов исследовании высолы, образующиеся на поверхности бетона, представлены кристаллогидратами i e С 0 3 Н2 0 или t смесью Н а_С 0 3 ' ЮН^О и Na^SC^ У M _ 2 х 10 Нг0_ р зависимости" от вида используемого щелочного компонента.Образование кристаллогидратов сопровождается значительным увеличением объема твердой фазы (при переходе NaJTUН а г С 0 3 * 10НгО в 1,48 раза, при Переходе HagSO^. - Wa^SO^ • ЇОН_О в 3,4 раза), что приводит к созданию в порах поверхностного слоя бетона Си со 00 1620433 избыточного давления, которое является причиной шелушения и последующего разрушения поверхностного слоя бетона. . • . Входящий в состав композиций тетраборат натрия по своей химической природе, близок к жидкому стеклу и в воде дает щелочною реакцию. При нанесении композиции на поверхность ПШШ он вступает в химическое взаимодействие со шлаком, что предопределяет формирование на его поверхности плотной и прочной пленки,при этом, тетраборат натрия на уровне межмолекулярного взаимодействия связывает значительное число молекул воды и таким образом предотвращает кристаллизацию гидратов Na,CO 3 x х 10Нй0 и Na^SO 4 ІОН^О, Кроме того, присутствие тетрабората натрия приводит к повышению щелочности среды и способствует диспергации аэросила. Мельчайшие частицы аэросила проникают в поры бетона и в условиях повышенной щелочности .вступают во взаимодействие с раствором Ы а г С О 5 в поровом пространстве с образованием силиката натрия. За счет диспергации аэросила достигается более глубокое проникновение его частиц в поры бетона. Образующийся силикат Na вступает во взаимодействие со шлаком6входящим в состав композиции, с образованием низкоосновных гидросиликатов кальция и щелочных гидроалюмосиликатов.Таким образом, нанесение на поверхность ЩЩБ бетонов покрытия предлагаемого состава приводит к снижению высолообразования, кроме этого, достигается высокое значение адгезии покрытия к материалу конструкций. 10 20 25 30 35 36,39 - 41,24; Al^Og 2,72 15,22; F e a 0 3 0,45 - 2,6; СаО. ' , \ " 36,2 - 45,35; MgO 2,94 - 7,96; SO ? (К83 - 2,6; MnO 0,65 - 2,2; TiO a 0 - 0,07. В качестве кремнеземистого компонента используют аэросил с удельной г поверхностью частиц 130 м /кг. 3 качестве соединения щелочного металла используют !0-водный тетраборат натрия Na £ B 4 O 7 - 10И 2 0. Приготовление покрытий для нанесения на поверхность бетона осуществляется смешиванием составных частей в предлагаемых соотношениях с последующим добавлением воды в соотношении вода г сухое вещество 15:1. ' Склонность к высолообразованию определяют по методике НИИЦемента, Усадочные деформации определяют на образцах 4x4x16 см, изготовленных из состава покрытия. Адгезионные характеристики определяют методом отрыва слоя покрытия от поверхности ЩЩБ определенной площади. • Результаты испытаний приведены в таблице. Как видно из приведенных примеров, техническая эффективность предлагаемого решения состоит в снижении деформаций усадки в 1,5-3 раза и уменьшении содержания свободной щелочи в поверхностном слое бетона в 7 Н 0 раз. Ф о р м у л а и з о б р е т е н и я Композиция для покрытия изделий и конструкций из шлакощелочного бето40 на,, включающая гранулированный молотый шлак, соединение щелочного метал^ла, кремнеземистую добавку, о т л и Использование в качестве щелочноч а ю щ а я с я тем, что, е целью го компонента Ы а г В 4 0 7 * ЮН^О позволяснижения высолосбразования, деформает получить композицию, характеризую- 45 Ций усадки при сохранении адгезии щуюся очень низкими значениями усадпокрытия к поверхности, она в качестки. . . ве соединения щелочного металла соДля демонстрации преимуществ . держит тетраборат натрия, а в качест* предлагаемого состава покрытия были, ве кремнеземистой добавки - аэросил изготовлены образцы ЩЩБ и покрыты 50 при следующем соотношении компоненсоставами разработанных покрытий. тов, мас.%: Параллельно образцы ШЩБ покрывали . Молотый грану-составом покрытия по прототипу. лированный шлак 13,5-29,7 ... Тетраборат В качестве сырьевых компонентов натрия . для приготовления составов покрытий 55' используют доменные гран.шлаки еле-. 70-85 дующего химического состава,мас.%:. Аэросил 0,3-1,5 1620438 Состав покрытий,мас.% Адгезия покрытия к поверх^ ности, г кг/м Молотый гран,шлак Тетраборат натрия десятиводный Аэросил Молотый гран.шлак Тетраборат «атрия десятнводный Аэросил Молотый гран-шлак Тетраборат натрия десятиводный Аэросил Молотый гран.шлак Жидкое стекло Песок Мел Раствор ЫаОН р = I200 Редактор М.Бандура Содержание Деформации усадсвободной ки, мм/м щелочи в поверхностном слое изделий,мг/л 13,5 85 1,5 22,0 2,0 1500 0,08 77 2,1 1000 0,06 2,1 1300 0,07 29,7 70 о.з По прототипу 20 15 30 1,71 25 200000 0,23 10 Составитель Г.Тульский Техред Л.Сердгокова Корректор Н.Король Заказ 4218 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
