Система охолодження технологічної води

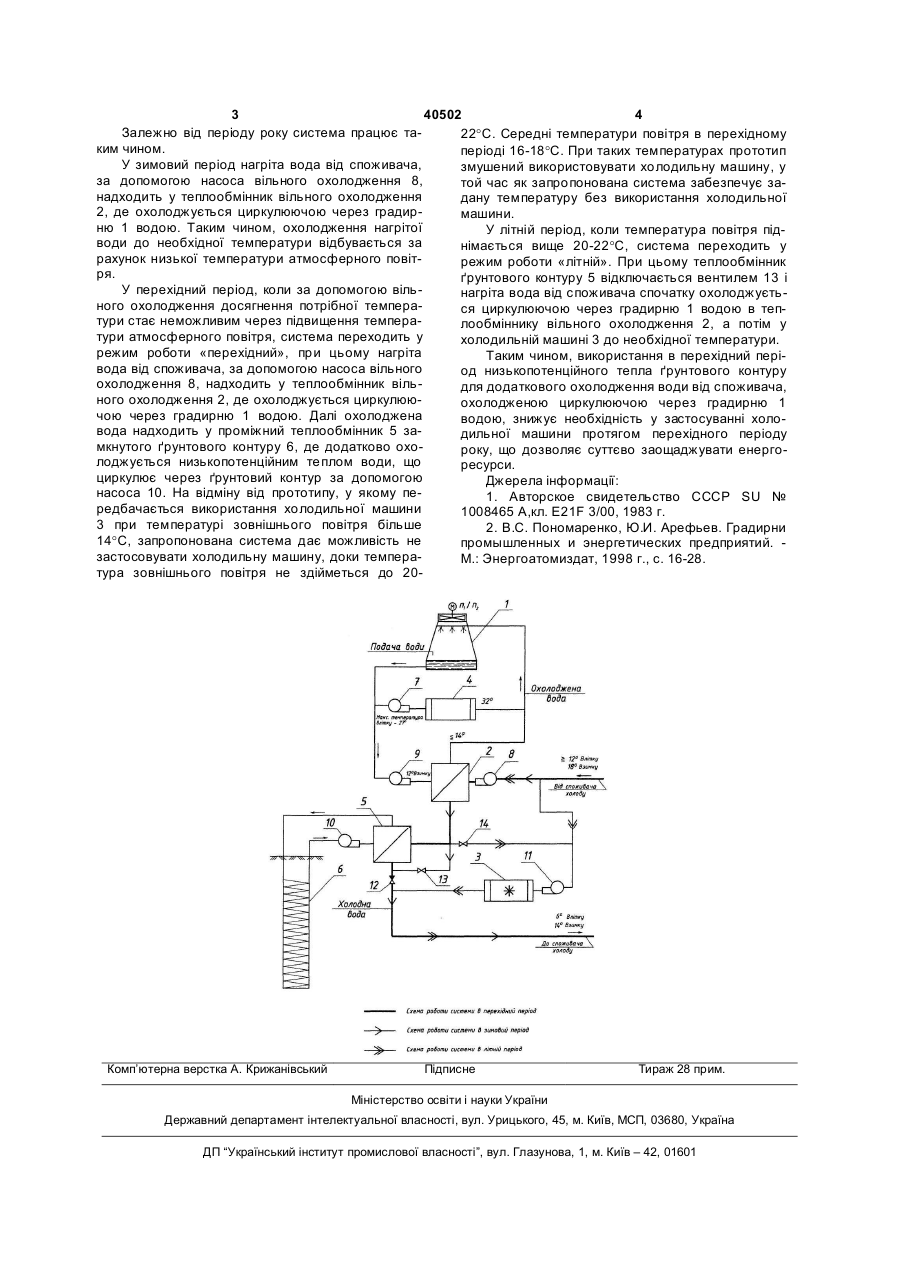

Система охолодження технологічної води, що містить вентиляторну градирню з теплообмінником вільного охолодження, холодильну машину, конденсатор холодильної машини, насоси та трубопроводи із запірною арматурою, яка відрізняється тим, що вона обладнана замкнутим ґрунтовим контуром з проміжним теплообмінником, розташованим на виході із градирні. (19) (21) u200813548 (22) 24.11.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) СКРИПНІКОВ ВЕНІАМІН БОРИСОВИЧ, UA, САВИЦЬКИЙ МИКОЛА ВАСИЛЬОВИЧ, UA, ЛЯХОВЕЦЬКА МАРИНА МАРКІВНА, UA, СКРИПНІКОВ ЮРІЙ ВЕНІАМІНОВИЧ, UA, ЛИПСЬКИЙ ГЕННАДІЙ ГЕННАДІЙОВИЧ, UA 3 40502 4 Залежно від періоду року система працює та22°С. Середні температури повітря в перехідному ким чином. періоді 16-18°С. При таких температурах прототип У зимовий період нагріта вода від споживача, змушений використовувати холодильну машину, у за допомогою насоса вільного охолодження 8, той час як запропонована система забезпечує занадходить у теплообмінник вільного охолодження дану температуру без використання холодильної 2, де охолоджується циркулюючою через градирмашини. ню 1 водою. Таким чином, охолодження нагрітої У літній період, коли температура повітря підводи до необхідної температури відбувається за німається вище 20-22°С, система переходить у рахунок низької температури атмосферного повітрежим роботи «літній». При цьому теплообмінник ря. ґрунтового контуру 5 відключається вентилем 13 і У перехідний період, коли за допомогою вільнагріта вода від споживача спочатку охолоджуєтьного охолодження досягнення потрібної темперася циркулюючою через градирню 1 водою в тептури стає неможливим через підвищення темпералообміннику вільного охолодження 2, а потім у тури атмосферного повітря, система переходить у холодильній машині 3 до необхідної температури. режим роботи «перехідний», при цьому нагріта Таким чином, використання в перехідний перівода від споживача, за допомогою насоса вільного од низькопотенційного тепла ґрунтового контуру охолодження 8, надходить у теплообмінник вільдля додаткового охолодження води від споживача, ного охолодження 2, де охолоджується циркулююохолодженою циркулюючою через градирню 1 чою через градирню 1 водою. Далі охолоджена водою, знижує необхідність у застосуванні холовода надходить у проміжний теплообмінник 5 задильної машини протягом перехідного періоду мкнутого ґрунтового контуру 6, де додатково охороку, що дозволяє суттєво заощаджувати енерголоджується низькопотенційним теплом води, що ресурси. циркулює через ґрунтовий контур за допомогою Джерела інформації: насоса 10. На відміну від прототипу, у якому пе1. Авторское свидетельство СССР SU № редбачається використання холодильної машини 1008465 А,кл. Е21F 3/00, 1983 г. 3 при температурі зовнішнього повітря більше 2. В.С. Пономаренко, Ю.И. Арефьев. Градирни 14°С, запропонована система дає можливість не промышленных и энергетических предприятий. застосовувати холодильну машину, доки темпераМ.: Энергоатомиздат, 1998 г., с. 16-28. тура зовнішнього повітря не здійметься до 20 Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
