Робоче обладнання для реконструкції трубопроводів
Номер патенту: 40672
Опубліковано: 27.04.2009
Автори: Мелашич Сергій Васильович, Рибалка Катерина Анатоліївна, Діденко Леонід Михайлович, Сафонов Володимир Васильович, Мелашич Василь Васильович
Формула / Реферат
Робоче обладнання для реконструкції трубопроводів, що містить стрілу, рукоять з гідроциліндрами керування, неповоротну та гідрокеровану щелепи, яке відрізняється тим, що у внутрішній порожнині щелеп в нижній їх частині за допомогою шарнірів ексцентрично закріплені захоплювачі, які з тильного боку оснащені гумовими демпферами.
Текст

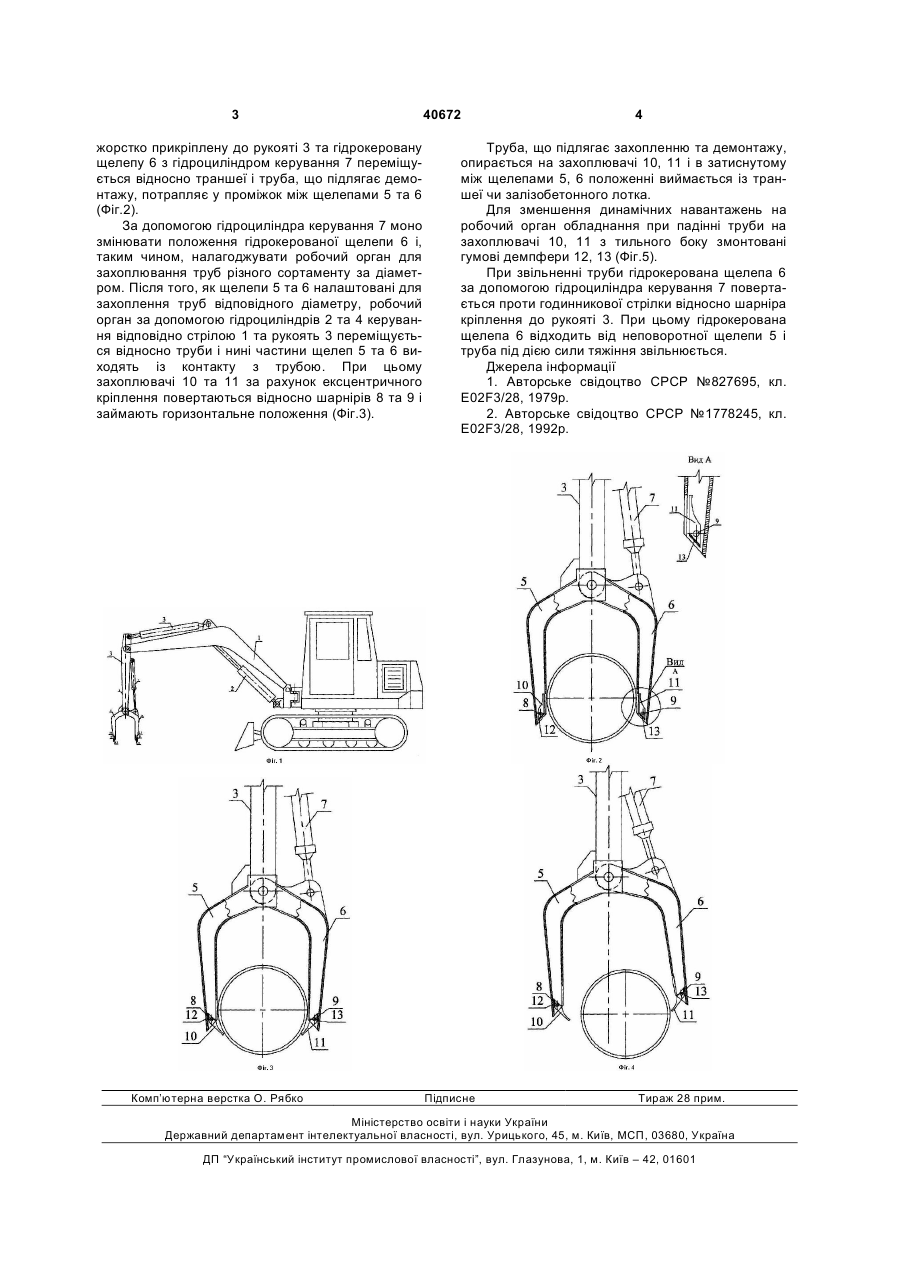

Робоче обладнання для реконструкції трубопроводів, що містить стрілу, рукоять з гідроциліндрами керування, неповоротну та гідрокеровану щелепи, яке відрізняється тим, що у внутрішній порожнині щелеп в нижній їх частині за допомогою шарнірів ексцентрично закріплені захоплювачі, які з тильного боку оснащені гумовими демпферами. (19) (21) u200812039 (22) 10.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, ДІДЕНКО ЛЕОНІД МИХАЙЛОВИЧ, UA, САФОНОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, МЕЛАШИЧ СЕРГІЙ ВАСИЛЬОВИЧ, UA, РИБАЛКА КАТЕРИНА АНАТОЛІЇВНА, UA 3 жорстко прикріплену до рукояті 3 та гідрокеровану щелепу 6 з гідроциліндром керування 7 переміщується відносно траншеї і труба, що підлягає демонтажу, потрапляє у проміжок між щелепами 5 та 6 (Фіг.2). За допомогою гідроциліндра керування 7 моно змінювати положення гідрокерованої щелепи 6 і, таким чином, налагоджувати робочий орган для захоплювання труб різного сортаменту за діаметром. Після того, як щелепи 5 та 6 налаштовані для захоплення труб відповідного діаметру, робочий орган за допомогою гідроциліндрів 2 та 4 керування відповідно стрілою 1 та рукоять 3 переміщується відносно труби і нині частини щелеп 5 та 6 виходять із контакту з трубою. При цьому захоплювачі 10 та 11 за рахунок ексцентричного кріплення повертаються відносно шарнірів 8 та 9 і займають горизонтальне положення (Фіг.3). Комп’ютерна верстка О. Рябко 40672 4 Труба, що підлягає захопленню та демонтажу, опирається на захоплювачі 10, 11 і в затиснутому між щелепами 5, 6 положенні виймається із траншеї чи залізобетонного лотка. Для зменшення динамічних навантажень на робочий орган обладнання при падінні труби на захоплювачі 10, 11 з тильного боку змонтовані гумові демпфери 12, 13 (Фіг.5). При звільненні труби гідрокерована щелепа 6 за допомогою гідроциліндра керування 7 повертається проти годинникової стрілки відносно шарніра кріплення до рукояті 3. При цьому гідрокерована щелепа 6 відходить від неповоротної щелепи 5 і труба під дією сили тяжіння звільнюється. Джерела інформації 1. Авторське свідоцтво СРСР №827695, кл. E02F3/28, 1979р. 2. Авторське свідоцтво СРСР №1778245, кл. E02F3/28, 1992р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
