Захватно-кліщове робоче обладнання екскаватора

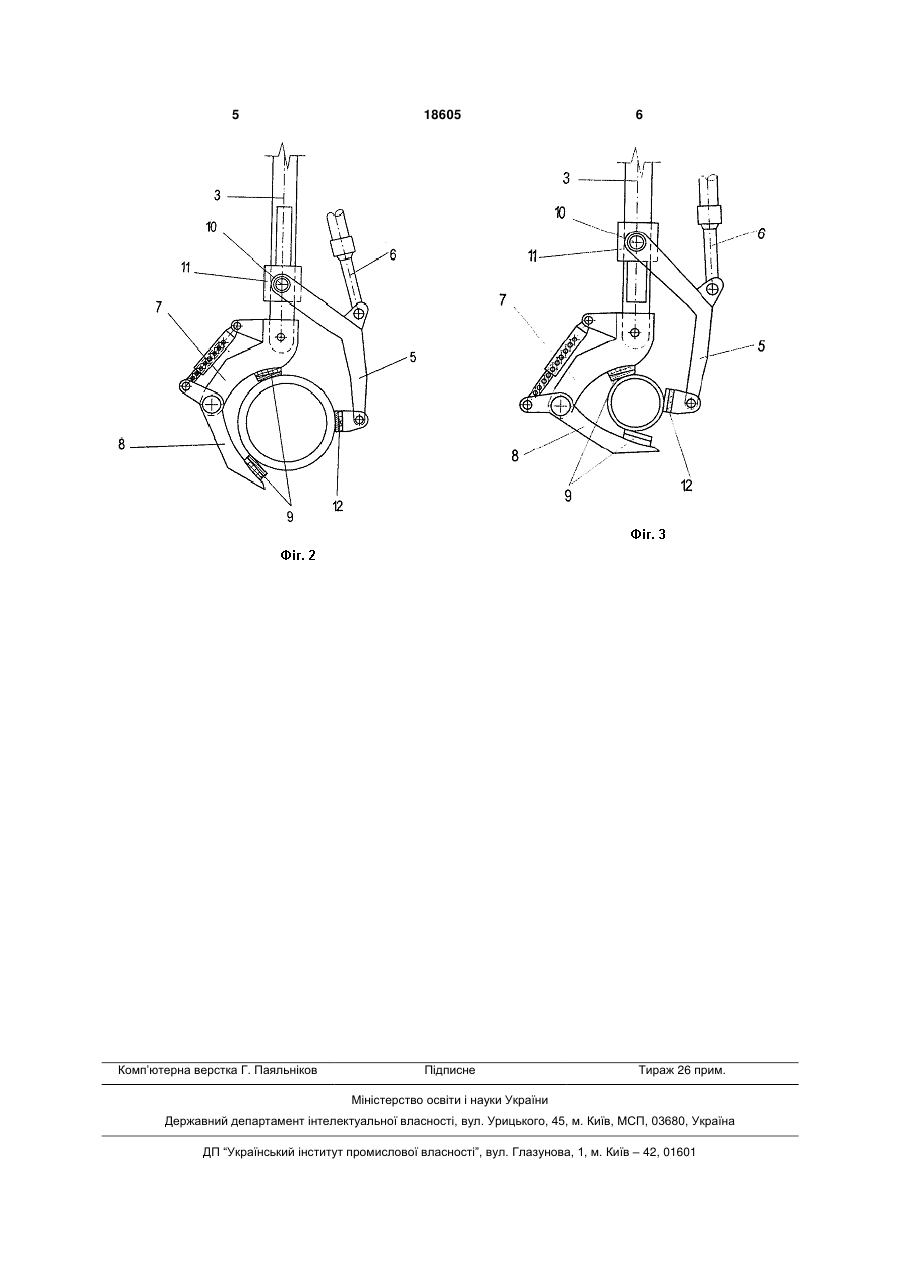

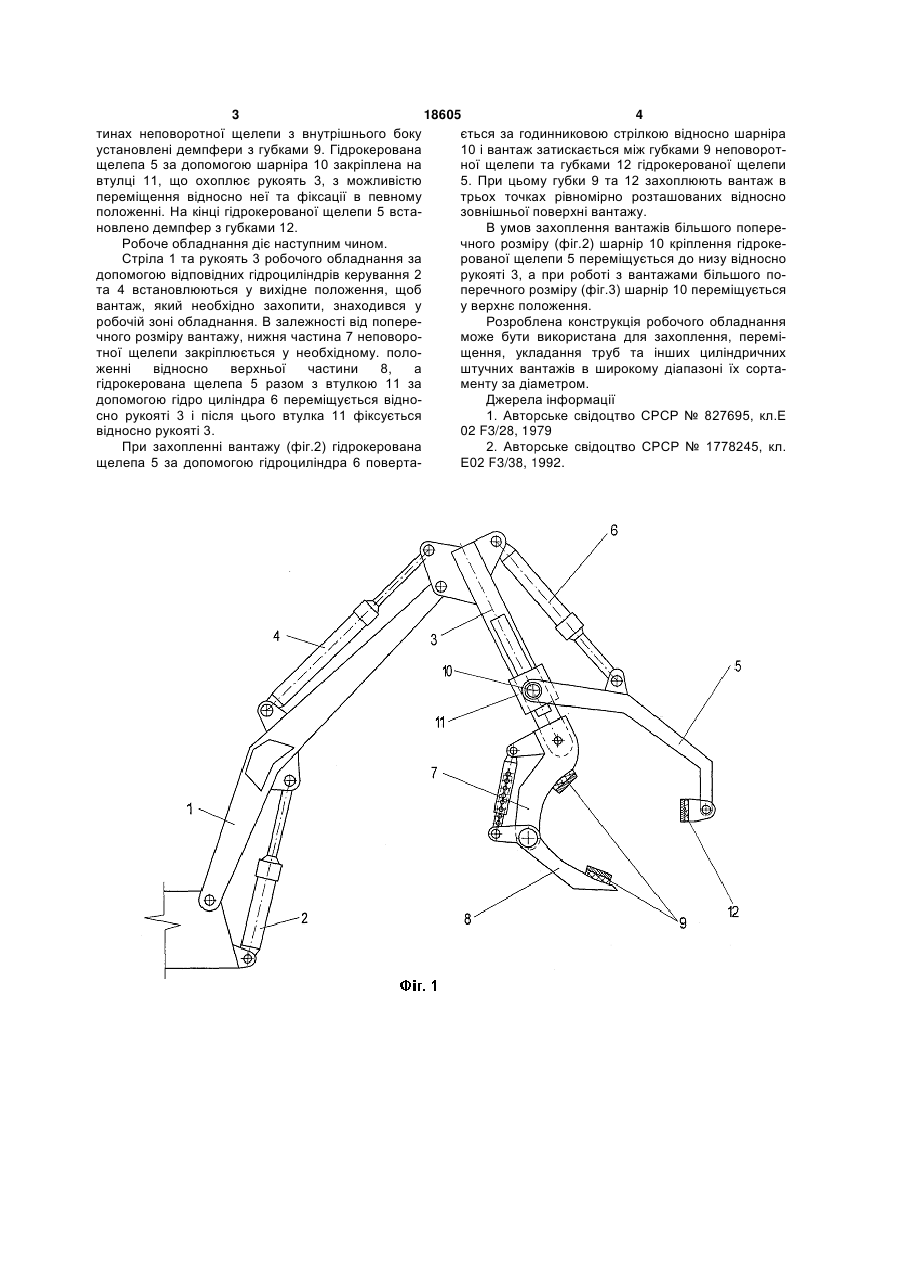

Захватно-кліщове робоче обладнання екскаватора, що містить стрілу, рукоять, неповоротну та гідрокеровану щелепу з шарніром кріплення, яке відрізняється тим, що неповоротна щелепа складена з верхньої та нижньої шарнірно з'єднаних між собою частин з можливістю їх фіксації в необхідному положенні відносно одна одної та оснащених з внутрішнього боку демпферами з губками, а гідрокерована щелепа виконана з можливістю переміщення та фіксації її шарніра кріплення відносно рукояті. (19) (21) u200605312 (22) 15.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Мелашич Василь Васильович, Сафонов Володимир Васильович, Семеній Наталія Олександрівна, Рибалка Катерина Анатоліївна, Качур Світлана Михайлівна (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 18605 4 тинах неповоротної щелепи з внутрішнього боку ється за годинниковою стрілкою відносно шарніра установлені демпфери з губками 9. Гідрокерована 10 і вантаж затискається між губками 9 неповоротщелепа 5 за допомогою шарніра 10 закріплена на ної щелепи та губками 12 гідрокерованої щелепи втулці 11, що охоплює рукоять 3, з можливістю 5. При цьому губки 9 та 12 захоплюють вантаж в переміщення відносно неї та фіксації в певному трьох точках рівномірно розташованих відносно положенні. На кінці гідрокерованої щелепи 5 встазовнішньої поверхні вантажу. новлено демпфер з губками 12. В умов захоплення вантажів більшого попереРобоче обладнання діє наступним чином. чного розміру (фіг.2) шарнір 10 кріплення гідрокеСтріла 1 та рукоять 3 робочого обладнання за рованої щелепи 5 переміщується до низу відносно допомогою відповідних гідроциліндрів керування 2 рукояті 3, а при роботі з вантажами більшого пота 4 встановлюються у вихідне положення, щоб перечного розміру (фіг.3) шарнір 10 переміщується вантаж, який необхідно захопити, знаходився у у верхнє положення. робочій зоні обладнання. В залежності від попереРозроблена конструкція робочого обладнання чного розміру вантажу, нижня частина 7 неповороможе бути використана для захоплення, перемітної щелепи закріплюється у необхідному. полощення, укладання труб та інших циліндричних женні відносно верхньої частини 8, а штучних вантажів в широкому діапазоні їх сортагідрокерована щелепа 5 разом з втулкою 11 за менту за діаметром. допомогою гідро циліндра 6 переміщується відноДжерела інформації сно рукояті 3 і після цього втулка 11 фіксується 1. Авторське свідоцтво СРСР № 827695, кл.Е відносно рукояті 3. 02 F3/28, 1979 При захопленні вантажу (фіг.2) гідрокерована 2. Авторське свідоцтво СРСР № 1778245, кл. щелепа 5 за допомогою гідроциліндра 6 повертаЕ02 F3/38, 1992. 5 Комп’ютерна верстка Г. Паяльніков 18605 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
