Робоче обладнання для демонтажу труб
Номер патенту: 40671
Опубліковано: 27.04.2009
Автори: Рибалка Катерина Анатоліївна, Сафонов Володимир Васильович, Мелашич Василь Васильович, Мелашич Сергій Васильович, Діденко Леонід Михайлович
Формула / Реферат
Робоче обладнання для демонтажу труб, що містить стрілу, рукоять, до якої прикріплені дві гідрокеровані щелепи, яке відрізняється тим, що обладнання оснащене додатковим гідроциліндром односторонньої дії, змонтованим у внутрішній порожнині рукояті, щелепи до рукояті прикріплені жорстко, а на їх кінцях шарнірно прикріплені захоплювачі, які за допомогою шарнірно-важільного механізму з'єднані з додатковим гідроциліндром односторонньої дії.
Текст

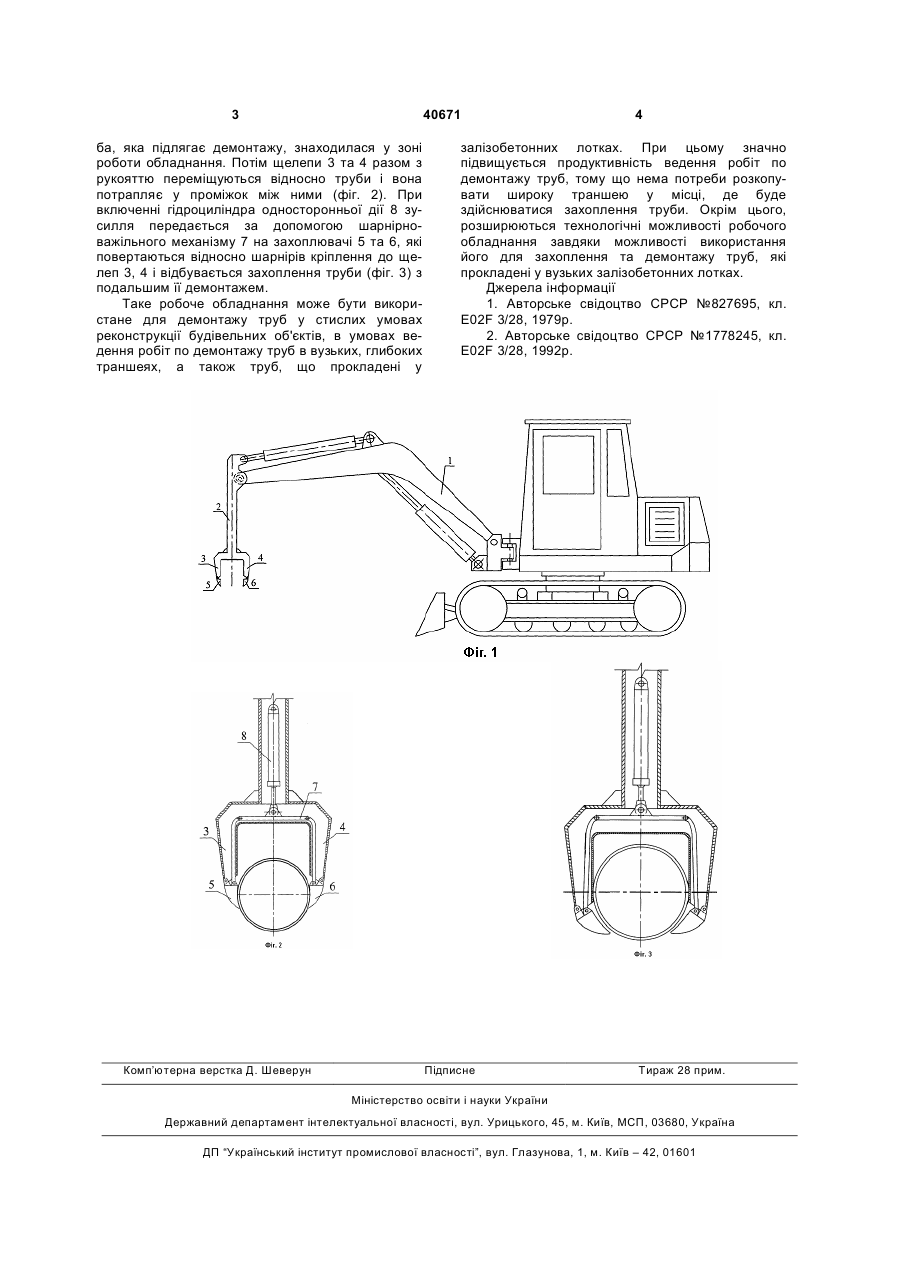

Робоче обладнання для демонтажу труб, що містить стрілу, рукоять, до якої прикріплені дві гідрокеровані щелепи, яке відрізняється тим, що обладнання оснащене додатковим гідроциліндром односторонньої дії, змонтованим у внутрішній порожнині рукояті, щелепи до рукояті прикріплені жорстко, а на їх кінцях шарнірно прикріплені захоплювачі, які за допомогою шарнірно-важільного механізму з'єднані з додатковим гідроциліндром односторонньої дії. (19) (21) u200812033 (22) 10.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, ДІДЕНКО ЛЕОНІД МИХАЙЛОВИЧ, UA, САФОНОВ ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, МЕЛАШИЧ СЕРГІЙ ВАСИЛЬОВИЧ, UA, РИБАЛКА КАТЕРИНА АНАТОЛІЇВНА, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA 3 40671 ба, яка підлягає демонтажу, знаходилася у зоні роботи обладнання. Потім щелепи 3 та 4 разом з рукояттю переміщуються відносно труби і вона потрапляє у проміжок між ними (фіг. 2). При включенні гідроциліндра односторонньої дії 8 зусилля передається за допомогою шарнірноважільного механізму 7 на захоплювачі 5 та 6, які повертаються відносно шарнірів кріплення до щелеп 3, 4 і відбувається захоплення труби (фіг. 3) з подальшим її демонтажем. Таке робоче обладнання може бути використане для демонтажу труб у стислих умовах реконструкції будівельних об'єктів, в умовах ведення робіт по демонтажу труб в вузьких, глибоких траншеях, а також труб, що прокладені у Комп’ютерна верстка Д. Шеверун 4 залізобетонних лотках. При цьому значно підвищується продуктивність ведення робіт по демонтажу труб, тому що нема потреби розкопувати широку траншею у місці, де буде здійснюватися захоплення труби. Окрім цього, розширюються технологічні можливості робочого обладнання завдяки можливості використання його для захоплення та демонтажу труб, які прокладені у вузьких залізобетонних лотках. Джерела інформації 1. Авторське свідоцтво СРСР №827695, кл. E02F 3/28, 1979р. 2. Авторське свідоцтво СРСР №1778245, кл. E02F 3/28, 1992р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive equipment for pipe dismantling
Автори англійськоюMelashych Vasyl Vasyliovych, Didenko Leonid Mykhailovych, Safonov Volodymyr Vasyliovych, Melashych Serhii Vasyliovych, Rybalka Kateryna Anatoliivna
Назва патенту російськоюРабочее оборудование для демонтажа труб
Автори російськоюМелашич Василий Васильевич, Диденко Леонид Михайлович, Сафонов Владимир Васильевич, Мелашич Сергей Васильевич, Рыбалка Екатерина Анатольевна
МПК / Мітки
МПК: E02F 3/28
Мітки: обладнання, робоче, труб, демонтажу
