Пристрій для нагрівання сталерозливних ковшів

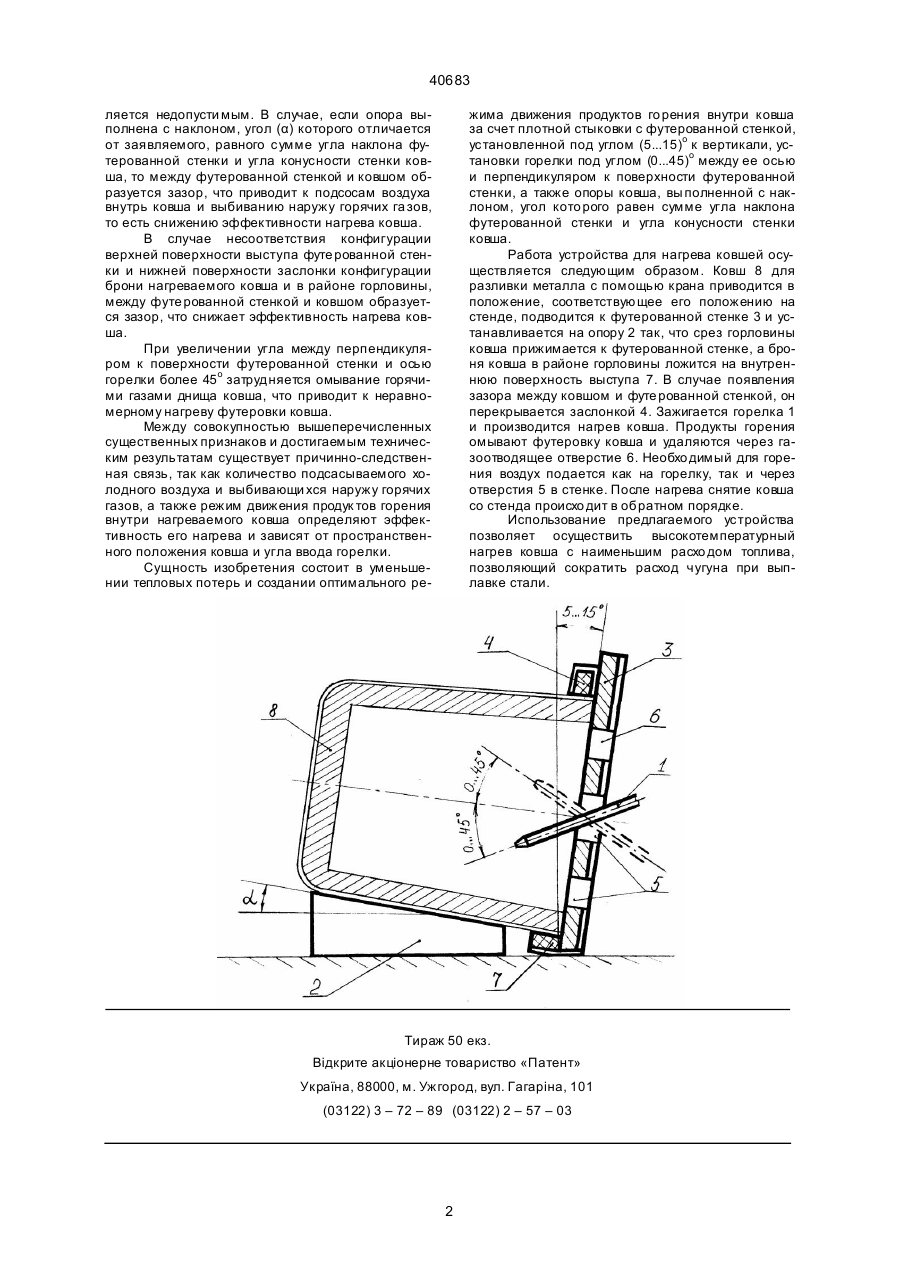

1. Устройство для нагрева сталеразливочных ковшей, содержащее газовую горелку, опору для ковша, футерованную стенку с отверстиями для ввода горелки, подвода атмосферного воздуха, удаления дыма, отличающееся тем, что футерованная стенка установлена под углом 5...15 ° к вертикали. 2. Устройство по п.1, отличающееся тем, что опора для ковша выполнена с наклоном, угол которого (α) равен сумме угла наклона футерованной стенки и конусности стенки ковша. 3. Устройство по п.1, отличающееся тем, что в нижней части футерованной стенки выполнен выступ, а в верхней части установлена заслонка с возможностью вертикального перемещения, причем верхняя поверхность выступа и нижняя поверхность заслонки выполнены в соответствии с конфигурацией брони нагреваемого ковша в области горловины. 4. Устройство по п.1, отличающееся тем, что угол между перпендикуляром к поверхности футерованной стенки и осью горелки равен 0...45 °. (19) (21) 95114768 (22) 02.11.1995 (24) 15.08.2001 (46) 15.08.2001, Бюл. № 7, 2001 р. (72) Царицин Євген Олександрович, Ларіонов Олександр Олексійович, Ларіонов Володимир Дмитрович, Лавринішин Сергій Антонович, Мастицький Анатолій Іванович, Шукстульський Ілля Борисович, Яхно Володимир Іванович, Лобов Валерій Леонідович, Кондратьєв Вячеслав Михайлович, Овсянніков Олександр Матвійович, Гізатулін Генадій Зейнатович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМЕНІ ІЛЛІЧА" (56) А.с. СССР № 1189328, кл. В22D 41/00, опубл. бюл. № 40, 1985. 40683 ляется недопусти мым. В случае, если опора выполнена с наклоном, угол (α) которого отличается от заявляемого, равного сумме угла наклона футерованной стенки и угла конусности стенки ковша, то между футерованной стенкой и ковшом образуется зазор, что приводит к подсосам воздуха внутрь ковша и выбиванию наружу горячих га зов, то есть снижению эффективности нагрева ковша. В случае несоответствия конфигурации верхней поверхности выступа футе рованной стенки и нижней поверхности заслонки конфигурации брони нагреваемого ковша и в районе горловины, между футе рованной стенкой и ковшом образуется зазор, что снижает эффективность нагрева ковша. При увеличении угла между перпендикуляром к поверхности футерованной стенки и осью горелки более 45о затрудняется омывание горячими газами днища ковша, что приводит к неравномерному нагреву футеровки ковша. Между совокупностью вышеперечисленных существенных признаков и достигаемым техническим результатам существует причинно-следственная связь, так как количество подсасываемого холодного воздуха и выбивающи хся наружу горячих газов, а также режим движения продук тов горения внутри нагреваемого ковша определяют эффективность его нагрева и зависят от пространственного положения ковша и угла ввода горелки. Сущность изобретения состоит в уменьшении тепловых потерь и создании оптимального ре жима движения продуктов го рения внутри ковша за счет плотной стыковки с футерованной стенкой, установленной под углом (5...15)о к вертикали, установки горелки под углом (0...45)о между ее осью и перпендикуляром к поверхности футерованной стенки, а также опоры ковша, вы полненной с наклоном, угол кото рого равен сумме угла наклона футерованной стенки и угла конусности стенки ковша. Работа устройства для нагрева ковшей осуществляется следующим образом. Ковш 8 для разливки металла с помощью крана приводится в положение, соответствующее его положению на стенде, подводится к футерованной стенке 3 и устанавливается на опору 2 так, что срез горловины ковша прижимается к футерованной стенке, а броня ковша в районе горловины ложится на внутреннюю поверхность выступа 7. В случае появления зазора между ковшом и футе рованной стенкой, он перекрывается заслонкой 4. Зажигается горелка 1 и производится нагрев ковша. Продукты горения омывают футеровку ковша и удаляются через газоотводящее отверстие 6. Необхо димый для горения воздух подается как на горелку, так и через отверстия 5 в стенке. После нагрева снятие ковша со стенда происхо дит в обратном порядке. Использование предлагаемого устройства позволяет осуществить высокотемпературный нагрев ковша с наименьшим расхо дом топлива, позволяющий сократить расход чугуна при выплавке стали. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
