Фільтрувальна тканина

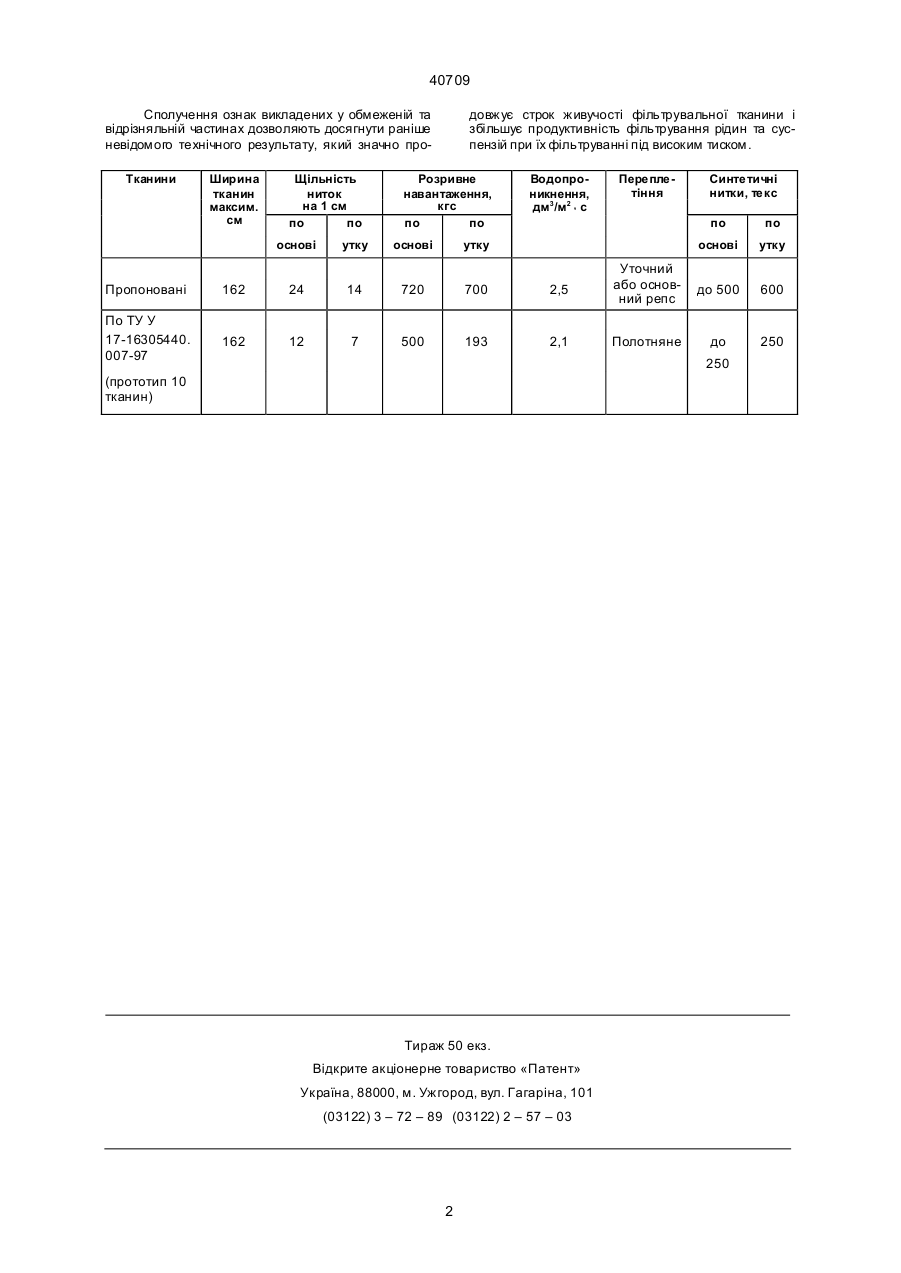

Фільтрувальна тканина для фільтрування рідин під високим тиском, що має основу і уток із синтетичних ниток, яка відрізняється тим, що виготовлена нитками по основі до 500 текс і щільністю до 24 ниток на 1 см, а по утку - до 600 текс і щільністю до 12 ниток на 1 см, і переплетінням уточним або основним репсом. Ю (13) 40709 (11) UA новні показники по водопроникненню і строку живучості тканин. Поставлена задача вирішується тим, що фільтрувальна тканина для фільтрування рідин під високим тиском, що має основу і уток з синтетичних ни ток, згідно з винаходом, виготовлена нитками по основі до 500 текс і щільністю до 24 ниток на 1 см, а по утку - до 600 текс і щільністю до 12 ниток на 1 см і переплетінням - уточним, або основним репсом. Запропонована тканина може вироблятись на ткацьких верстатах СТБ та інши х верстатах для важких те хнічних тканин. Більш конкретно максимальні досягнення технічного результату показано у приведеній таблиці характеристик та фі зико-механічних показників пропонованої тканини по ТУ У 1716305440.007-97. Із табли ці видно що розривне наванта ження пропоновани х тка нин більше тка нин прототипу по основі на 220 кгс, по утку на 507 кгс, а основний показник фільтруван ня рідин під високим тиском - водопроникнення збільшується на 16 %. Пропоновані тканини отримали таке невідо ме раніше те хнічне досягнення за рахунок значно збільшеної щіль ності ниток по основі і утку, а також більш ви сокої лінійної щіль ності (товщи ни) уто чних та основних ниток, а та кож за рахунок ви роблення тканини уто чним або основним репсом. Фільтрування рідин під високим тиском на пропонованих тканинах значно підви щує продуктивність на підприємствах, при цьому строк живучості фільтрувальних тканин також збільшується до 50 %. (19) Винахід відноситься до фільтрувальних тканин для фільтрування рідин та суспензій під високим тиском на імпортних фільтр-пресах, а са ме, до фільтрувальних тканин, виготовлених із синтетичних ниток і може бути використаний у текстильній промисловості для підвищення якості фільтрувальних тканин, які використовуються у цукровій, виноробній, овочевій, хі мічній та гірничо-збагачувальній промисловостях. Основними критеріями якості фільтрувальних тканин, які фільтрують рідини та суспензії під високим тиском, є два основні фізико-механічні показники: фільтруюча здібність тканини-водопроникнення, та опір розривному зусиллю - розривне навантаження. Найбільш близьким прототипом є синтетичні поліамідні фільтрувальні тканини, які виготовляються текстильними підприємствами по технічним умовам по ТУ У 17-16305440.007-97. По вказаним ТУ виготовляється 10 артикулів тканин для фільтрування рідин та суспензій в різних промисловостях. Основним недоліком вказаних у прототипі тканин є невеликі показники по водопроникненню до 2,2 дм 3/м 2 с та по розривному навантаженню до 490 daH (500 кгс) по основі, і по утку - до 190 daH (193 кгс.). На вказаних в ТУ фільтрувальних тканинах збільшувати тиск при фільтруванні рідин для збільшення показника по водопроникненню неможливо, бо це приводить до значного зниження строку живучості фільтрувальних тканин. Задача винаходу - зробити синтетичні фільтрувальні тканини, які при високому тиску на рідину або суспензію при фільтруванні збільшували ос А ____________________ 40709 Сполучення ознак викладених у обмеженій та відрізняльній частинах дозволяють досягнути раніше невідомого технічного результату, який значно проТканини Ширина тканин максим. см Щільність ниток на 1 см по по довжує строк живучості фільтрувальної тканини і збільшує продуктивність фільтрування рідин та суспензій при їх фільтруванні під високим тиском. Розривне навантаження, кгс по по основі утку основі Водопроникнення, дм3/м2 × с Переплетіння Синтетичні нитки, текс по основі утку Пропоновані 162 24 14 720 700 2,5 Уточний або основний репс По ТУ У 17-16305440. 007-97 162 12 7 500 193 2,1 Полотняне по утку до 500 600 до 250 250 (прототип 10 тканин) Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
