Фільтрувальна тканина

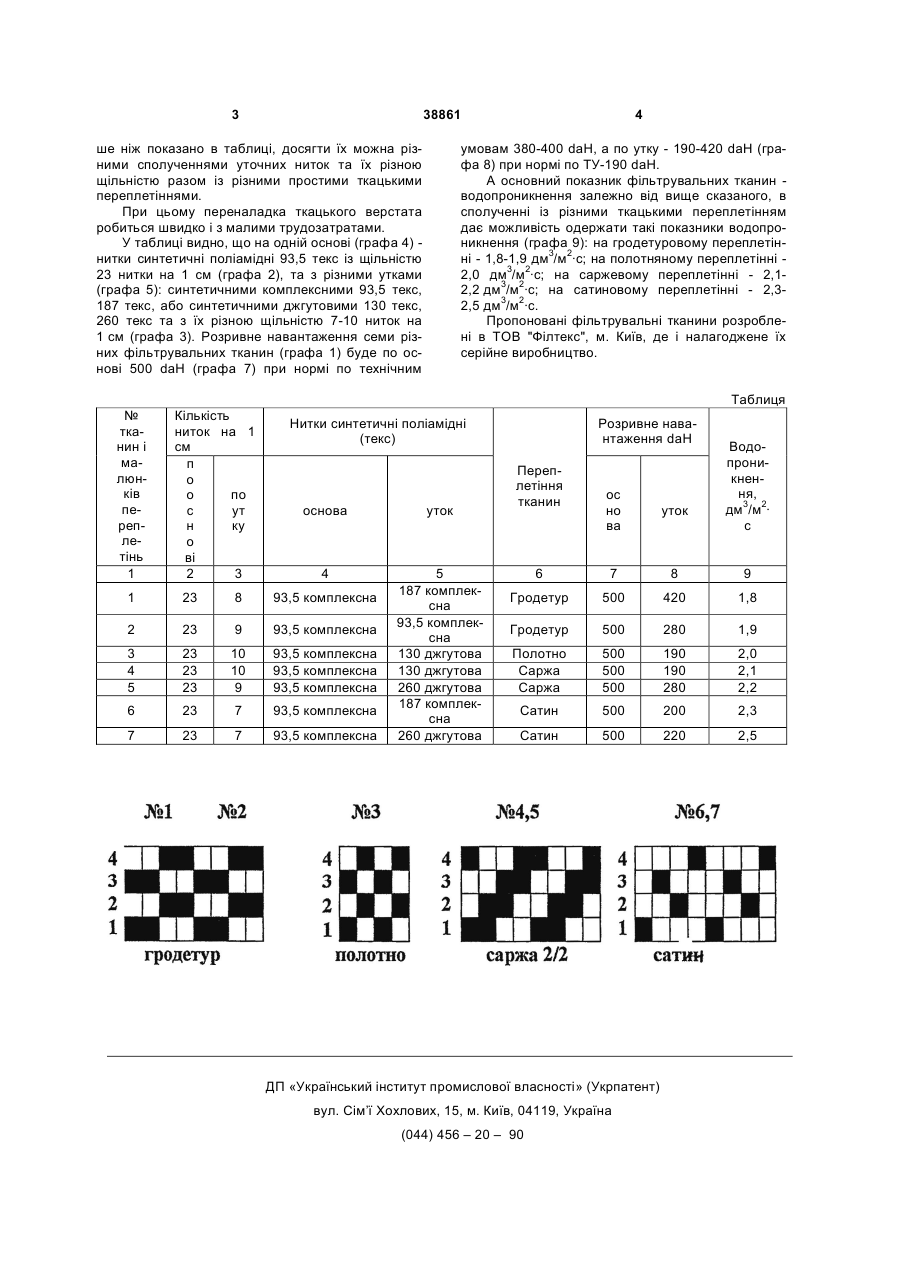

1. Фільтрувальна тканина, яка має основу і уток із синтетичних поліамідних ниток, яка відрізняється тим, що основа виконана з комплексних ниток 93,5 текс, а уток утворений текстурованими джгутовими нитками 130, 260 текс або комплексними нитками 93,5, 187 текс із різним щільностями по утоку на 1см. 2. Фільтрувальна тканина по п. 1, яка відрізняється тим, що вироблена простим ткацьким переплетінням - гродетуровим, полотняним, саржевим або сатиновим. (19) (21) 2000116223 (22) 02.11.2000 (24) 15.03.2002 (46) 15.03.2002, Бюл. № 3, 2002 р. (72) Белік Владислав Анатолійович, Зозовський Аркадій Ілліч (73) Стичінський Євген Васильович, Супрунюк Олег Костянтинович, Белік Владислав Анатолійович (56) А.С. СРСР № 1438825, МПК В01D 39/08, опубл. 1988р. 3 38861 ше ніж показано в таблиці, досягти їх можна різними сполученнями уточних ниток та їх різною щільністю разом із різними простими ткацькими переплетіннями. При цьому переналадка ткацького верстата робиться швидко і з малими трудозатратами. У таблиці видно, що на одній основі (графа 4) нитки синтетичні поліамідні 93,5 текс із щільністю 23 нитки на 1 см (графа 2), та з різними утками (графа 5): синтетичними комплексними 93,5 текс, 187 текс, або синтетичними джгутовими 130 текс, 260 текс та з їх різною щільністю 7-10 ниток на 1 см (графа 3). Розривне навантаження семи різних фільтрувальних тканин (графа 1) буде по основі 500 daH (графа 7) при нормі по технічним 4 умовам 380-400 daH, a пo утку - 190-420 daH (графа 8) при нормі по ТУ-190 daH. А основний показник фільтрувальних тканин водопроникнення залежно від вище сказаного, в сполученні із різними ткацькими переплетінням дає можливість одержати такі показники водопроникнення (графа 9): на гродетуровому переплетінні - 1,8-1,9 дм3/м2·с; на полотняному переплетінні 2,0 дм3/м2·с; на саржевому переплетінні - 2,12,2 дм3/м2·с; на сатиновому переплетінні - 2,32,5 дм3/м2·с. Пропоновані фільтрувальні тканини розроблені в ТОВ "Філтекс", м. Київ, де і налагоджене їх серійне виробництво. Таблиця № тканин і малюнків переплетінь 1 Кількість ниток на 1 см п о по о ут с ку н о ві 2 3 Нитки синтетичні поліамідні (текс) основа уток 4 5 187 комплексна 93,5 комплексна 130 джгутова 130 джгутова 260 джгутова 187 комплексна 260 джгутова 1 23 8 93,5 комплексна 2 23 9 93,5 комплексна 3 4 5 23 23 23 10 10 9 93,5 комплексна 93,5 комплексна 93,5 комплексна 6 23 7 93,5 комплексна 7 23 7 93,5 комплексна Розривне навантаження daH Переплетіння тканин Водопроникнення, дм3/м2· с ос но ва уток 6 7 8 9 Гродетур 500 420 1,8 Гродетур 500 280 1,9 Полотно Саржа Саржа 500 500 500 190 190 280 2,0 2,1 2,2 Сатин 500 200 2,3 Сатин 500 220 2,5 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
