Система для передачі овальних сигарет звичайної або багатократної необхідної довжини з поздовжньої на поперечну ділянку транспортування

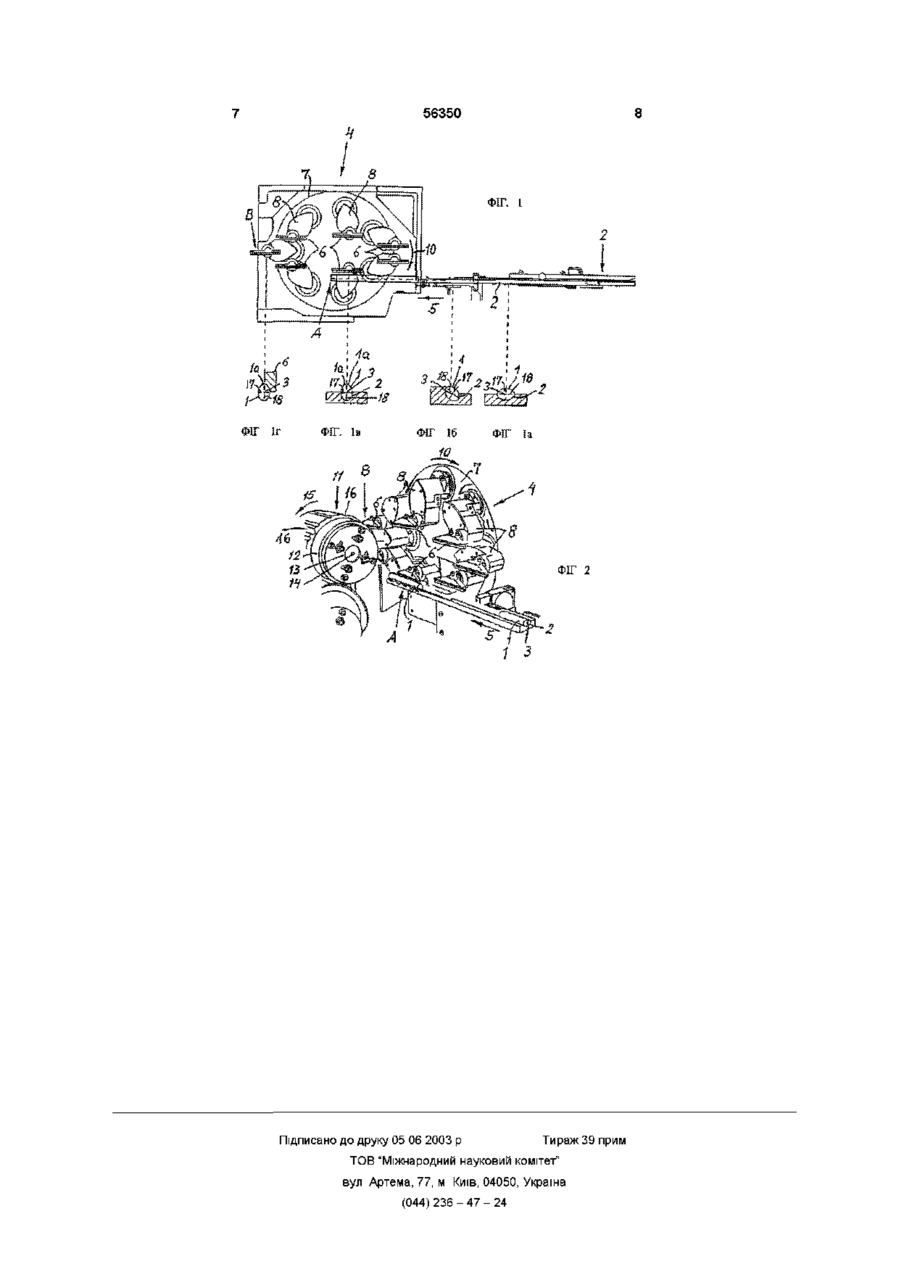

1 Система для передачі овальних сигарет звичайної або багатократної необхідної довжини з ПОЗДОВЖНЬОі/ПОЗДОВЖНЬО-ОСЬОВОІ ДІЛЯНКИ транспортування на поперечну/поперечно-осьову ділянку транспортування, що має напрямну для подачі обернених своїми малими поперечними осями вгору сигарет у напрямку своїх поздовжніх осей, передавальний пристрій для приймання сигарет згори з напрямної й переведення їхнього руху в напрямок, поперечний до їхніх поздовжніх осей, приймальний пристрій для приймання сигарет від передавального пристрою й подальшого їхнього транспортування з рухом у напрямку, поперечному до їхніх поздовжніх осей, яка відрізняється тим, що напрямна (2) має спірально закручену форму, завдяки чому забезпечується орієнтація сигарет (1) їхніми великими поперечними осями (18) вгору, і тим, що передавальний пристрій (4) може приймати Даний винахід стосується системи для передачі овальних сигарет одинарної або багаторазової скінченної довжини з поздовжньої на поперечну ділянку транспортування, яке має напрямну для подачі оберненими малими поперечними осями сигарет угору в напрямку їхніх поздовжніх осей, передавального пристрою для приймання сигарет згори з напрямної й переведення їхнього руху в напрямок, поперечний їхнім поздовжнім осям, та приймального пристрою для приймання сигарет від передавального сигарети при транспортуванні з орієнтацією з оберненими вгору великими поперечними осями 2 Система за п 1, яка відрізняється тим, що напрямна (2) має форму безперервної закрученої спіралі 3 Система за п 1 і/або 2, яка відрізняється тим, що напрямна виконана у вигляді напрямного жолоба (2) 4 Система за одним або декількома попередніми пунктами, яка відрізняється тим, що при передачі сигарет (1) з напрямної (2) на передавальний пристрій (4) залишаються вільними їхні верхні ділянки (1а) 5 Система за одним або декількома попередніми пунктами, яка відрізняється тим, що передавальний пристрій (4) обладнано гніздами (6) для приймання сигарет з напрямної (2) згори, а також тим, що ці гнізда безперервно переміщають сигарети до приймального пристрою (4) по траєкторії, яка оптимально утворює частину еліпса, при цьому великі поперечні осі (18) сигарет залишаються оберненими вгору 6 Система за п 5, яка відрізняється тим, що приймальний пристрій (11) має обертові по колу гнізда (16) для передаваних від передавального пристрою (4) сигарет (1), у яких ці сигарети зорієнтовані своїми малими поперечними осями (17) перпендикулярно до осі (14) обертання 7 Система за одним або декількома попередніми пунктами, яка відрізняється тим, що напрямна (2) може бути закручена в обох напрямках пристрою и подальшого їх транспортування з рухом у напрямку, поперечному їхнім поздовжнім осям Під ВИСЛОВОМ "поздовжня/поздовжньо-осьова ділянка транспортування" розуміють транспортування, при якому сигарети переміщуються в напрямку своїх поздовжніх осей, ВІДПОВІДНО, під висловом "поперечна/поперечноосьова ділянка транспортування" розуміють транспортування, при якому сигарети переміщуються в напрямку, поперечному їхнім О о ю C O (О ю 56350 поздовжнім осям, наприклад, у напрямку однієї з спрямованими вгору великими поперечними їхніх поперечних осей, перпендикулярних осями поздовжнім осям При виготовленні сигарет Згідно З ОДНИМ найпростішим і тому одноразової або багаторазової скінченної оптимальним варіантом виконання винаходу, довжини, наприклад, одинарних або подвійних добитися цього можна за рахунок напрямної, сигарет, використовують сигаретний штранг закрученої у вигляді безперервної спіралі В Сигарети безперервно відрізають від цього також одному з варіантів виконання винаходу цю безперервно формованого так званого напрямну можна виконати у вигляді жолоба, який сигаретного штранга, що складається з покритого під час приймання сигарет передавальним цигарковим папером тютюнового стрижня пристроєм оптимально залишає вільними їхні Сигарети після відрізання (місце відрізу, як верхні ділянки, тобто зону обернених угору правило, відводиться від штранга по напрямній, великих поперечних осей виконаній у вигляді жолоба) захоплюються Згідно З наступним оптимальним варіантом передавальним пристроєм, що змінює напрямок виконання винаходу, передавальний пристрій їхнього руху з поздовжньо-осьового на обладнано гніздами, що приймають сигарети з поперечний , тобто на рух у напрямку однієї з напрямної згори, потім ці гнізда безперервно поперечних осей Після ЦЬОГО приймальний подають сигарети оптимально по траєкторії, що пристрій транспортує сигарети в поперечному має форму еліпса, до приймального пристрою, при положенні до подальшого оброблення, зокрема, цьому великі поперечні осі сигарет зберігають для приєднання фільтрів Відомий, наприклад, з орієнтацію догори Приймальний пристрій може US-PS 4051947 передавальний пристрій захоплює мати гнізда, які, обертаючись по колу, приймають сигарети згори за допомогою передбаченого в сигарети, що надходять від передавального обертових гніздах усмоктування з напрямної, що пристрою, де сигарети зорієнтовані своїми малими складається, наприклад, з жолоба, описаного в поперечними осями перпендикулярно до осі GB-PS 1 253 617, і, зберігаючи їхню орієнтацію в обертання Можливість спірально закручувати просторі, транспортує їх по безперервній пропоновану в винаході напрямну в обох траєкторії нагору доти, доки транспортовані напрямках дає змогу впливати залежно від сигарети не втратять поздовжньо-осьової напрямку закручування на положення шва склейки складової руху, У цьому положенні сигарет при їх подальшому транспортуванні, що транспортування (приймальному положенні) гнізда може давати переваги при подальшому обертового приймального пристрою, як правило, оброблянні цих сигарет, наприклад, під час обладнаного жолобками приймального барабана, приклеювання фільтрів забирають сигарети й транспортують їх у Перевага, якої досягають згідно з винаходом, поперечному положенні, наприклад, до машини полягає в тому, що сигарети в гніздах для приєднання фільтрів приймального пристрою, який транспортує їх поперечно до їхньої поздовжньої осі, У ході виготовлення овальних сигарет останні розташовуються "правильно", тобто обернені розташовані в напрямній (жолобі) таким чином, своїми короткими поперечними осями вгору навіть щоб їхні короткі поперечні осі були зорієнтовані тоді, коли їх забирають згори з ділянки догори Потім, КОЛИ сигарети приймає поздовжнього транспортування і по дузі передавальний пристрій, вони зорієнтовані так перемішують у приймальне положення Після само Це зумовлено, зокрема, збереженням їхньої цього сигарети надійно лежать у гніздах, орієнтації в просторі під час транспортування на прилягаючи до них більшою частиною своєї бічної приймальну позицію, на якій сигарети були б поверхні повернеш довгими поперечними осями перпендикулярно до гнізд приймального Нижче винахід докладніше пояснено на пристрою, що небажано, оскільки надійність прикладі варіанта його виконання, поданого на транспортування вища тоді, коли сигарети своїми кресленнях, де показано короткими поперечними осями розташовані в на фіг 1 - кінцева ділянка (штрангова) основному перпендикулярно гніздам та осі сигаретної машини дня виготовлення овальних обертання приймального пристрою, тобто коли сигарет з розташованим за нею передавальним сигарети лежать у жолобках пристроєм у виді збоку (без сигарет), Виходячи з вищевикладеного, в основу даного на фіг 1 а-1 г - положення овальних сигарет, винаходу було покладено завдання організувати збільшене в масштабі, на ДІЛЯНЦІ транспортування транспортування овальних сигарет при їхній (напрямної) до передавального пристрою, а також передачі з поздовжньо-осьової ділянки уже на самому передавальному пристрої, транспортування на поперечно-осьову так, щоб на фіг 2 - показані в перспективі в збільшеному позиційовані сигарети на обертовому масштабі передавальний пристрій, а також один з приймальному пристрої, наприклад, у його гніздах розташованих за ним приймальний пристрій (жолобках) були обернені своїми короткими На кресленнях овальні сигарети 1 від не поперечними осями вгору Зазначене завдання показаної (штрангової) сигаретної машини вирішується ВІДПОВІДНО до винаходу за рахунок надходять на напрямну, виконану в вигляді такої спірально закрученої форми напрямної, яка напрямного жолоба 2, по якому сигарети забезпечує орієнтацію сигарет великими транспортуються в показаному стрілкою 5 поперечними осями вгору, а також за рахунок напрямку своїх поздовжніх осей 3 Напрямні можливості забирати передавальним пристроєм жолоби названого вище типу самі по собі ВІДОМІ Й сигарети з їх орієнтацією при транспортуванні, зі описані, наприклад, у GB-PS 1253617 Мова при 56350 осі Жолобчастим барабаном 12 може бути цьому може йти про овальні сигарети одинарної вхідний барабан машини для приєднання скінченної довжини або про сигарети фільтрів, що приклеює до сигарети фільтр багаторазової, наприклад, подвійної скінченної Описаним способом одинарні або ПОДВІЙНІ довжини, напрямок транспортування яких потрібно сигарети 1 по команді одна за одною забираються змінити з напрямку по їхніх поздовжніх осях З в поздовжньо-осьовому напрямку гніздами 6, (поздовжньо-осьові напрямки транспортування) на переводяться в поперечно-осьовий напрямок поперечний, оптимально перпендикулярно до їхніх транспортування і потім передаються жолобкам поздовжніх осей (поперечно-осьовий напрямок 16, після чого вони переміщаються далі в транспортування) Під час поперечного поперечно-осьовому напрямку транспортування відбувається подальше обробляння сигарет, наприклад, з'єднання їх із Виготовлені овальні сигарети лежать, як фільтром або упакування Для зміни напрямку показано на фіг 1а, своєю довгою ЛІНІЄЮ транспортування з поздовжнього/поздовжньопериметра бічної поверхні в напрямному жолобі 2 осьового на поперечний/поперечно-осьовий так, щоб їхні малі поперечні осі 17 були обернені служить відомий з US-PS 4051947 передавальний вгору Якби сигарети переміщали таким чином пристрій 4, що має гнізда 6 для утримуваних далі, то в гніздах 6 вони теж виявилися б усмоктуванням у цих гніздах 6 сигарет 1 Гнізда 6, розташовані своїми малими поперечними осями розташовані в обертовому тримальному корпусі 7 17 назовні Але тоді в жолобках 16 жолобчастого в напрямку стрілки 10, і тримачі 8 тримального барабана 12 і в інших розташованих за ним корпусу можуть переміщати їх так, щоб під час барабанах вони виявилися б повернені своїми обертів обертового тримального корпусу 7 вони великими поперечними осями 18 назовні, що було зберігали свою орієнтацію, тобто в даному б небажано через нестійкість такого положення прикладі свою горизонтальну орієнтацію При ВІДПОВІДНО ДО винаходу цей недолік простим обертанні тримального корпусу 7 гніздо 6 способом усувається за рахунок того, що опускається вниз, при цьому в найнижчому напрямній (напрямному жолобу 2), по якій іде положенні А воно практично має поздовжньопоздовжнє транспортування сигарет 1, надають осьову швидкість сигарет 1, у той час як швидкість спіральної закрученої форми, при якій сигарети руху в поперечному напрямку, тобто поперечновиявляються повернеш своїми великими осьова складова руху, дорівнює нулю У цьому поперечними осями 18 догори Перехідна стадія положенні гніздо 6 приймає сигарету 1 і при показана на фіг 16, а остаточно зорієнтована подальшому обертанні тримального корпусу 7 позиція показана на фіг 1 в У цьому піднімає її, відводячи від напрямного жолоба 2 зорієнтованому положенні сигарети 1, верхні вгору Під час подальшого обертання тримального ділянки 1а яких виявляються після цього вільними, корпусу 7 гніздо 6 із прийнятою сигаретою приймаються в точці А гніздами 6 передавального проходить по еліптичній траєкторії певний шлях, пристрою, що мають відповідну форму, й принаймні приблизно чверть довжини периметра транспортуються далі Під час переміщення з еліпса При досягненні гніздом 6 точки В точки А в точку В орієнтація сигарет зберігається, поздовжньо-осьова складова руху дорівнює нулю, завдяки чому передані сигарети надходять у і гніздо 6 має тільки поперечно-осьову складову жолобки 16 жолобчастого барабана 12 з руху У точці В сигарета передається у оберненими назовні короткими поперечними приймальний пристрій 11, виконаний у вигляді осями 17, тобто сигарети знову надійно лежать жолобчастого барабана 12, вал 13 якого довгими ЛІНІЯМИ свого периметра бічної поверхні в обертається навколо осі 14 у напрямку стрілки 15 жолобках 16, як це було спочатку в напрямному жолобі 2 Закручування напрямного жолоба Усмоктування в ГНІЗДІ 6 у точці В відімкнене, вперед або назад (якщо дивитися в напрямку усмоктування в жолобку 16 барабана 12 транспортування сигарет - уліво або вправо) дає ввімкнене, в результаті чого сигарета може змогу потрібним чином впливати на розташування прийматися з гнізда 6 у жолобок 16 і переміщатися швів цигаркового паперу щодо жолобка 16 далі з цієї ділянки в поперечному напрямку своєї 56350 ФІГ. 1 ФІГ 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
