Тара

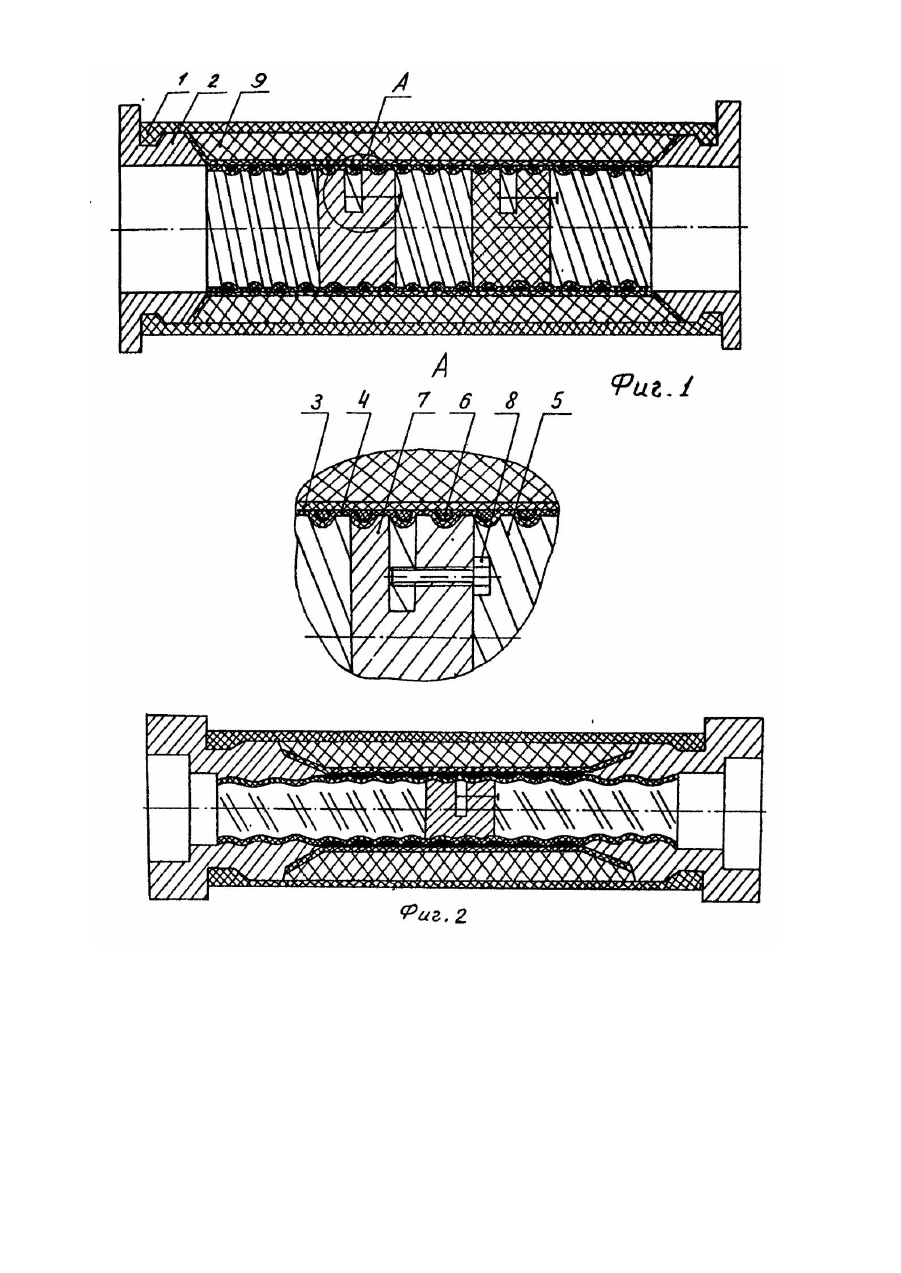

Изобретение относится к таре для хранения и транспортирования боеприпасов и может быть использовано в различных областях народного хозяйства для хранения и транспортирования приборов и оборудования. Известна тара, содержащая цилиндрический корпус с крышкой и прокладкой между ними, при этом корпус и крышка выполнены с элементами, образующими кулачковый механизм, посредством которого осуществляется съем и установка крышки [1]. Указанная тара не может быть использована для установки в нее изделий различной длины. Известна тара, содержащая цилиндрический корпус с торцевыми элементами, установленные в корпусе опоры и упорное кольцо для изделия [2]. Однако эта тара изготавливается под конкретные типоразмеры загружаемых боеприпасов, и для загрузки боеприпасов различной длины требуется изменение конструкции тары. Задачей, на решение которой направлено изобретение, является создание унифицированной тары, в которую можно загружать изделия различной длины. Техническим результатом, который может быть получен при осуществлении изобретения, является повышение надежности и удобства крепления изделий различной длины без осевого люфта, а также повышение надежности соединения опоры и торцевых элементов тары. Указанный технический результат достигается тем, что в таре, содержащей трубу с расположенной в ней опорой, размещенное в опоре упорное кольцо для изделия и торцевые элементы, скрепленные с трубой и опорой, согласно изобретению, опора выполнена многослойной из композиционного материала в виде наружной цилиндрической оболочки, соединенной с торцевыми элементами, внутренней волнообразной цилиндрической оболочки, выступы и впадины которой расположены по спирали, и кольцевой арматуры, размещенной между оболочками, а упорное кольцо выполнено с контактной поверхностью, по форме и размерам ответной форме и размерам внутренней поверхности волнообразной оболочки. Технический результат достигается также тем, что торцевые элементы установлены на волнообразной оболочке. Изобретение поясняется чертежами, где на фиг. 1 изображена тара (продольный разрез): на фиг. 2 изображена тара с торцевыми элементами, установленными на волнообразной оболочке. Тара содержит трубу 1, торцевые элементы 2 и многослойную опору, которая состоит из цилиндрической оболочки 3, волнообразной оболочки 4 со спирально расположенными выступами и впадинами 5 и арматуры 6, расположенной между этими оболочками. Оболочка 3,4 и арматура 6 изготовлены из композиционного материала-базальтопластика. Торцевой элемент 2 скреплен с трубой 1 соединением "в упор", а с цилиндрической оболочкой 3 - соединением "на ус". Упорное кольцо 7 размещено внутри волнообразной оболочки и может быть застопорено. например, контрвинтом 8. Между тр убой 1 и опорой может располагаться промежуточный слой 9, например, из пенопласта, который повышает несущую способность тары и является термоизоляцией. Изделие, загружаемое в тару, надежно и без люфта крепится в любой части тары упорным кольцом 7. Последнее перемещается вдоль опоры, вращаясь внутри волнообразной оболочки 4. С помощью волнообразной оболочки тара может быть соединена с другой тарой либо с промежуточным элементом. Данное изобретение обеспечивает экономический эффект за счет того, что для выпуска тары индивидуального назначения не требуется переналадки производства.
